4. Устройство бактерицидного

рециркулятора

Прибор представляет собой металлический окра-

шенный корпус со входными и выходными решетка-

ми, внутри которого расположены бактерицидные

лампы, вентиляторы, ЭПРА (электронный пускоре-

гулирующий аппарат).

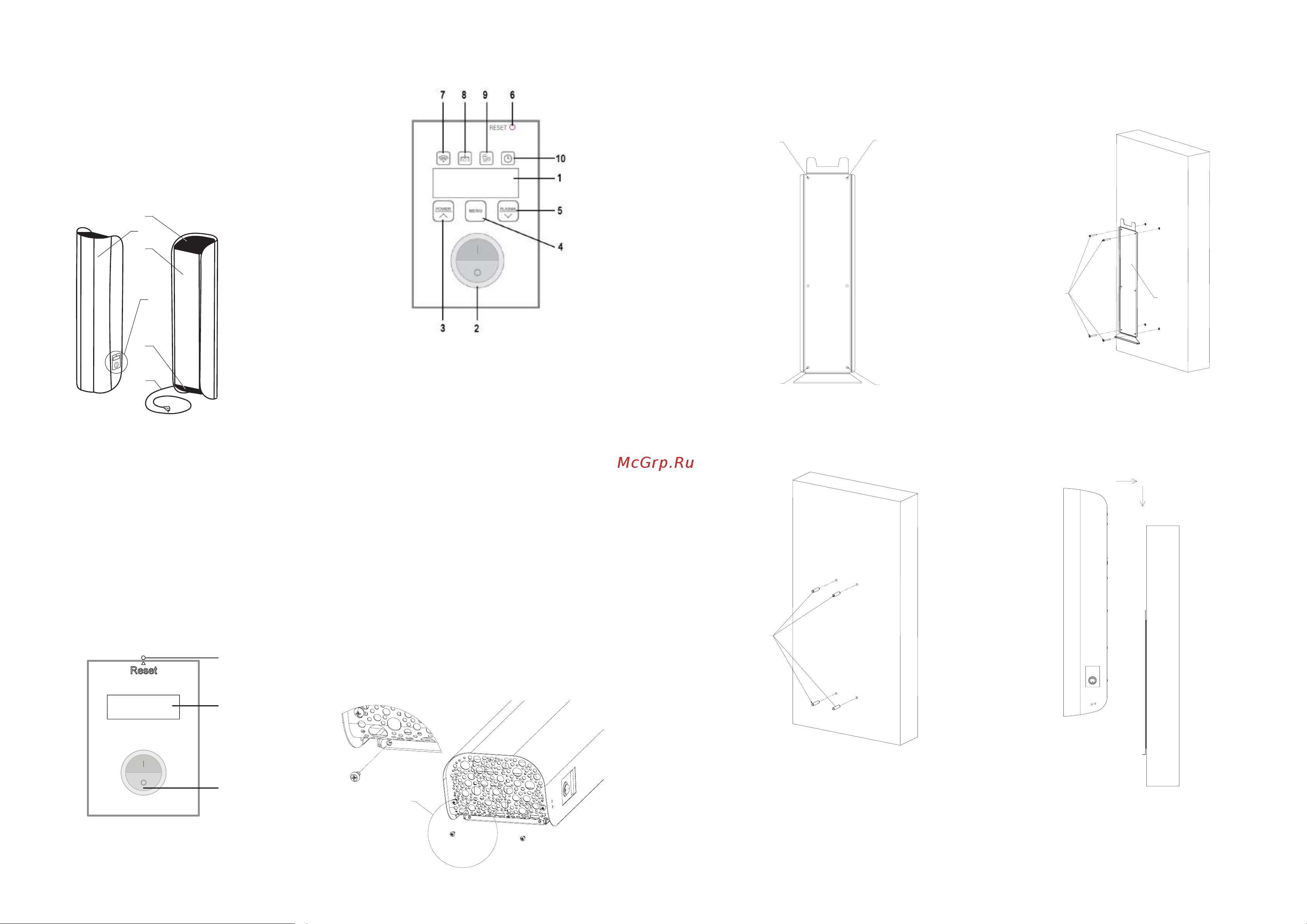

Рециркулятор воздуха

1. Выходная решетка *.

2. Передняя панель.

3. Задняя панель.

4. Панель управления.

5. Входная решетка *.

6. Сетевой кабель с вилкой

* Внешний вид входной и выходной решеток может

отличаться от изображенных в данном Руководстве.

За входной решеткой расположен моющийся

фильтр очистки воздуха класса G3.

5. Управление прибором

Панель управления (рециркуляторы без Wi-Fi мо-

дуля)

1. Счетчик отработанных часов.

2. Клавишный переключатель.

3. Кнопка сброса счетчика наработанных часов.

Панель управления (рециркуляторы с Wi-Fi моду-

лем)

1. Счетчик отработанных часов.

2. Клавишный переключатель.

3. Кнопка включения/выключения прибора и на-

вигации по меню.

4. Кнопка входа в меню и подтверждения выбора.

5. Кнопка включения генератора холодной плазмы

(ГХП) и навигации по меню.

6. Кнопка сброса счетчика наработанных часов.

7. Индикатор включения Wi-Fi модуля.

8. Индикатор включения функции Modbus.

9. Индикатор включения генератора холодной

плазмы.

10. Индикатор включения таймера.

6. Монтаж прибора

Допускается вертикальный и горизонтальный мон-

таж прибора. В обоих случаях монтаж прибора осу-

ществляется в следующем порядке:

1. Отсоедините настенный кронштейн от прибора,

открутив саморезы 1, крепящие кронштейн к при-

бору:

A (2 : 1)

2. Разметьте крепление кронштейна по точкам A, B,

C, D, приложив кронштейн к стене:

3. В просверленные отверстия вставьте дюбели 2

(поставляются в комплекте):

2222

4. После установки дюбелей прикрепите кронштейн

к стене на саморезы 3 (поставляются в комплекте

вместе с дюбелями):

4444

5. Затем приложите прибор к стене так, чтоб крон-

штейн оказался по центру прибора, после опустите

прибор на кронштейн. Признаком того, что прибор

успешно установлен на кронштейн будет его на-

дежная фиксация и явное сопротивление попыткам

сместить прибор в бок или вниз:
