4 5

ВНИМАНИЕ! Не позволяйте электродвигателю тормозиться под нагрузкой. В случае остановки

электродвигателя при заклинивании ленты, немедленно выключите инструмент.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО СТАНКА ЗАТОЧНОГО

СБОРКА, ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ПРИБОРА

― Любое другое использование не рекомендуется производителем и может привести к пожару,

поражению электрическим током или несчастному случаю.

― Этот прибор предназначен только для домашнего использования, не рекомендуется использо-

вать его в промышленных целях.

― Длинные волосы должны быть тщательно убраны под головной убор;

― Не касаться руками, во время работы станка, вращающихся частей;

Запрещается:

― Перегружать станок, прилагая чрезмерное усилие, вызывающее значительное падение

оборотов;

― Оставлять без присмотра включенный станок;

― Использовать диски размером более установленного инструкцией;

― Работать с неисправным станком;

― Работать с плохо закреплённым абразивным диском;

― Эксплуатация станка со снятыми защитными ограждениями;

― Останавливать станок путём приложения нагрузки к диску

― Обрабатывать материалы с содержанием магния более 80%, во избежание возгорания;

Запрещается работа:

― В условиях воздействия капель, брызг, на открытых площадках во время дождя или снегопада;

― При появлении дыма или запаха горящей изоляции;

― При возникновении повышенного шума или вибрации или нехарактерного звука внутри станка.

СТАНОК ЗАТОЧНОЙFORTE TOOLS GMBH

FORTE TOOLS GMBH СТАНОК ЗАТОЧНОЙ

Модель

Мощность, Вт

Тип двигателя

Параметры электросети, В/Гц

Обороты холостого хода, об/мин

Максимальный диаметр точильного круга, мм

Толщина точильного круга, мм

Посадочный диаметр точильного круга, мм

Зернистость 1-го круга

Зернистость 2-го круга

Передача

Пылезащищенный выключатель (есть/нет)

Защитный экран (есть/нет)

Подсветка рабочей зоны (есть/нет)

Тип лампы, мощность лампы, Вт

Уровень шума, дБ

Размеры изделия, мм

Вес, кг

ZS-20 (J)

200

асинхронный

220/50

2950

125

12,7

прямая

275×165×190

4,1

ZS-30L (J)

300

асинхронный

220/50

2950

150

12,7

прямая

накаливания, 15

335×220×265

ZS-40L (J)

400

асинхронный

220/50

2950

200

прямая

накаливания, 15

365×245×265

9,5

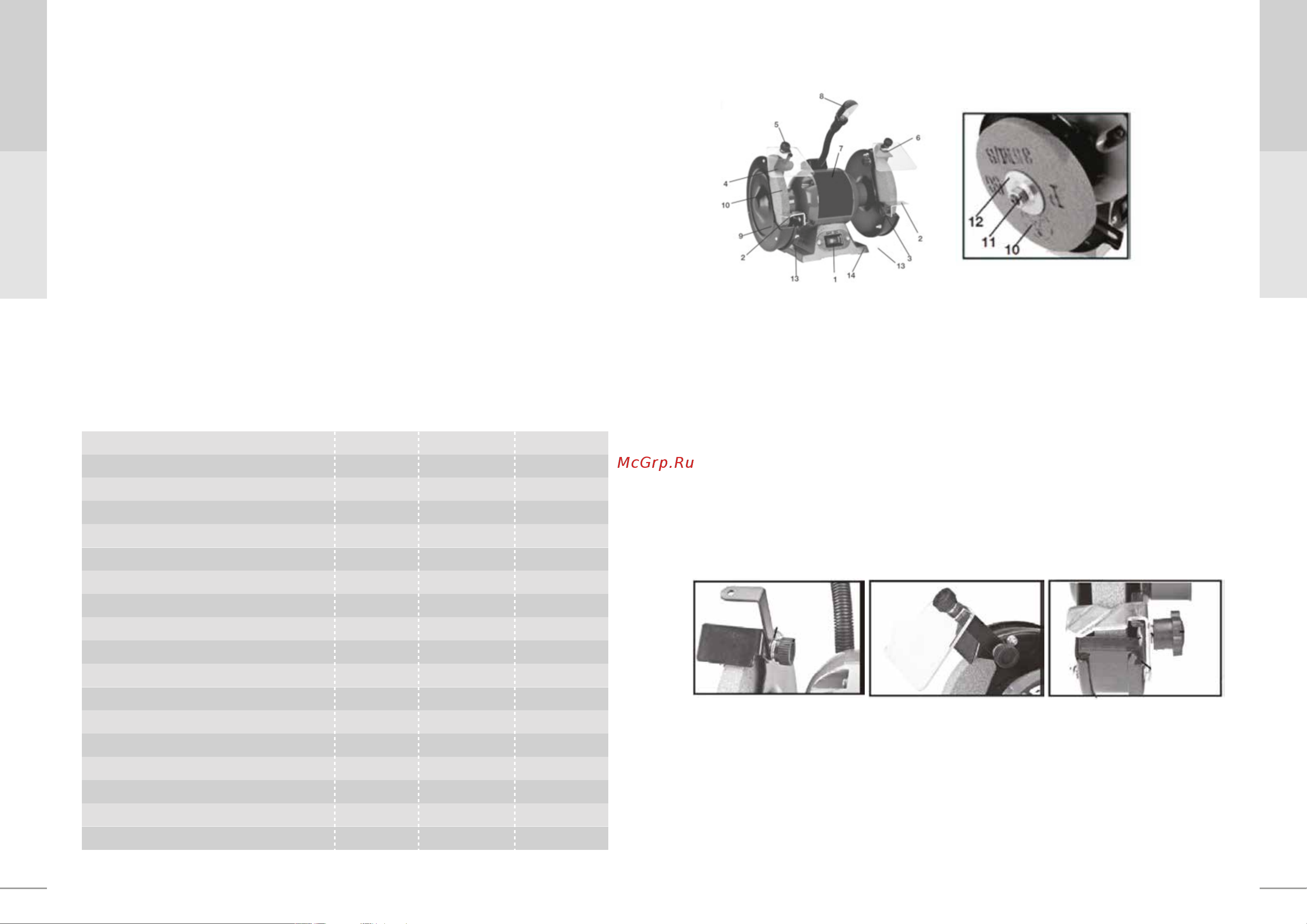

Рис. 1

1 – Выключатель

2 – Упор

3 – Винт крепления упора

4 – Упор экрана

5 – Винт крепления экрана

6 – Экран защитный

7 – Электродвигатель

8 – Лампа подсветки (для моделей, оснащён-

ных подсветкой)

9 – Крышка боковая

10 – Круг абразивный

11 – Гайка крепления круга

12 – Фланец прижимной

13 – Отверстие для крепления к столу

14 – Основание

После транспортирования станка в зимних условиях, в случае его включения в помещении,

необходимо выдержать его при комнатной температуре не менее 2-х часов до полного высыхания

влаги.

― Установить защитные экраны и упоры если они не были установлены ранее, см. Рис. 2.

Рис. 2. Установка упоров и защитных экранов

― Визуальным осмотром проверить состояние станка, комплектующих, сетевого кабеля.

― Установить станок на ровную горизонтальную площадку. Жестко закрепить станок, используя

крепёжные болты.

― Проверить установку абразивных дисков. Они должен быть правильно установлены и надёжно

закреплены.

― Проверить зазор между упором и поверхностью абразивного круга, он не должен превышать 3 мм,

см. Рис. 3.
