Таблица № 1
Спецификация по деталям

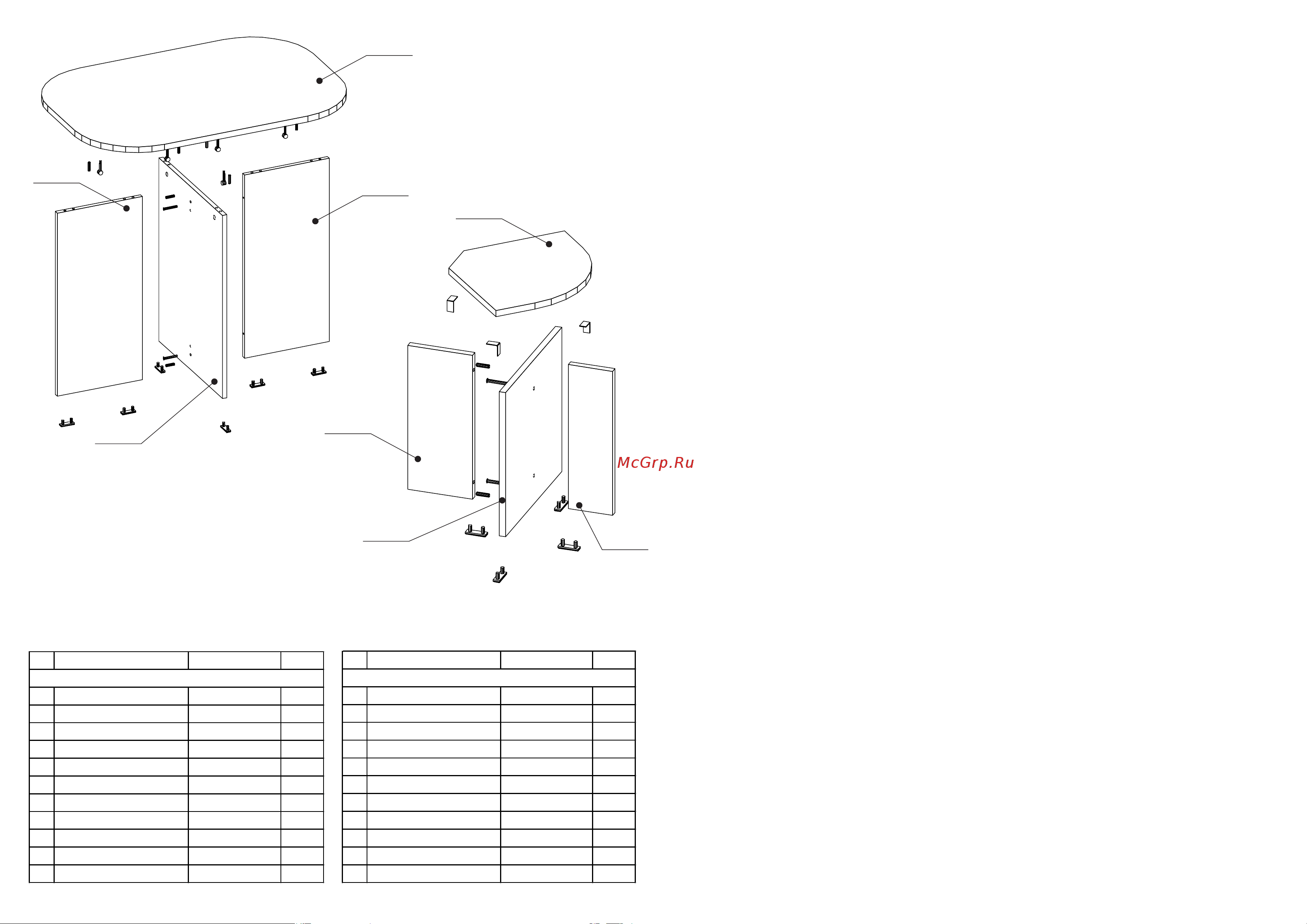

Рис № 1
Порядок сборки
1. Общие положения
1.1 Сборку изделия необходимо производить согласно схемам, представленной на рисунках.
1.2 Изделие следует собирать на ровном полу, покрытым тканью или бумагой.
Для работы необходимо иметь молоток, деревянный брусок, обернутый тканью, отвертки (плоскую и
крестовую), уголок 90-градусов, рулетку.
№ наименование размер кол-во
1 Крышка наружная 22 1000х680 1
2 Боковая стенка 690х512 1
3 Задняя стенка 690х320 2
4
5
6
7
8
9
10
11
Стол обеденный
№ наименование размер кол-во
1 Крышка наружная 330х330 4
2 Боковая стенка 370х384 4
3 Боковая стенка 370х160 4
4 Боковая стенка 370х110 4
5
6
7
8
9
10
11
Табурет
2 Сборка стола
2.1 Скрутите винтами боковую стенку 2 с задней стенкой 3а, налейте в отверстия Ø 8мм в боковой
стенке 2 клей ПВА (в комплект поставки не входит), вбейте шканты.
В отверстия в задней стенке 3б налейте клей, соедините заднюю стенку 3б с боковой стенкой 2.
2.2 К торцам собранного каркаса стола, гвоздями прибейте опору наконечную.
2.3 В отверстия Ø 8мм в крышке наружной 1 налейте клей, вбейте шканты, а в отверстия Ø 5мм вкру
тите болт эксцентрика.
2.4 Совмещая отверстия в боковой стенке 2, задних стенок 3 с болтом эксцентрика установите крышку
зафиксируйте эксцентрик.
1
3а
3б
2
1
3
2
4
3 Сборка табурета
3.1 Скрутите винтами боковую стенку 2 с боковой стенкой 4, налейте в отверстия Ø 8мм в боковой
стенке 2 клей ПВА, вбейте шканты.
В отверстия в боковой стенке 3 налейте клей, соедините боковую стенку 3 с боковой стенкой 2.
3.2 К торцам собранного каркаса табурета, гвоздями прибейте опору наконечную.
3.3 Наложите собранный каркас на крышку 1, прикрутите ее саморезами 3,5х16 через отверстия в
уголках.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие изделия требованиям ГОСТ 16371-2014;
ГОСТ 19917-2014 при соблюдении условий транспортировки, хранения, сборки, эксплуатации. Гарантийный
срок эксплуатации мебели: Бытовой - 24месяца, для сидения и лежания - 18месяцев. Срок исчисляется со
дня продажи. Гарантия не распространяется на мебель, имеющую механические повреждения (царапины,
риски, сколы и др.)возникающие при транспортировке, в процессе неправильной сборки и эксплуатации, а
также имеющую утолщение щитов от влаги (разбухание), возникающие от неправильного ухода.
Предприятие-изготовитель оставляет за собой право на изменение конструкции изделия не влияющие на
общие функциональные особенности.
Срок службы изделия:
Столы письменные, емкости для хранения одежды и белья (шкаф, комод, тумба, секции в стенке), а также
емкости для хранения книг (шкаф, секции в стенке, комплект книжных полок), кровати, столы обеденные, и
мебель для прихожей имеют средний срок службы 20 лет. Мебель для отдыха (софа, диван-кровать, кушетка,
кресло для отдыха), шкафы-столы и шкафы навесные в мебели для кухни, и емкости для хранения игрушек, книг,
одежды, белья в детской мебели 15 лет; столы журнальные, стулья и табуреты 10 лет; а столы, стулья и
кровати в детской мебели 5 лет.
