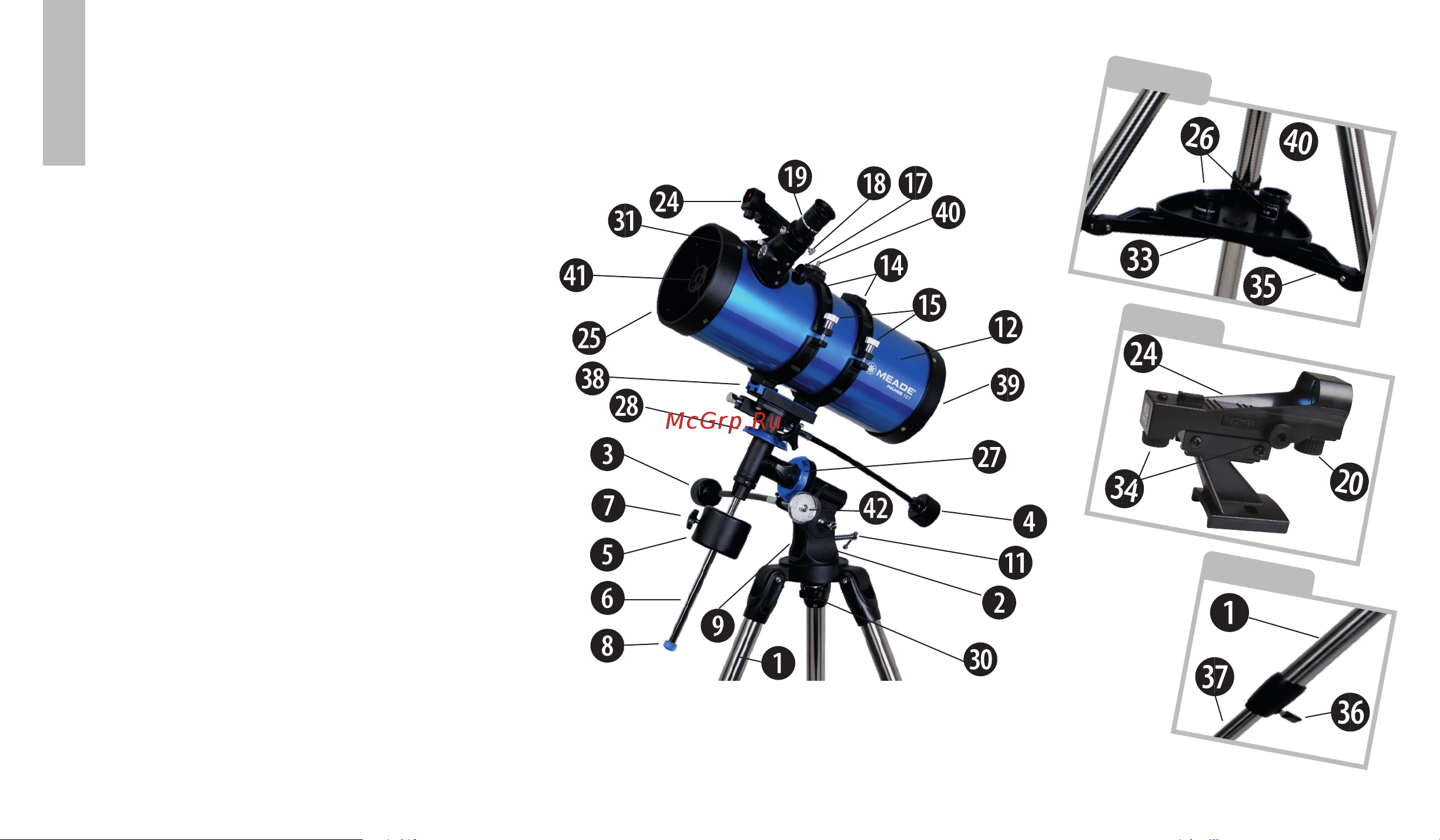

Рисунок 1A: Зеркальный телескоп Meade Polaris

Рисунок A:: Лоток для аксессуаров

Рисунок B::

Тренога

Рисунок C::

Искатель с лазерной точкой

РИСУНОК 1A

1. Опоры треноги

2. Большая экваториальная монтировка

3. Ручка механизма тонких движений по оси прямого восхождения

4. Ручка механизма тонких движений по оси склонения

5. Противовес(ы)

6. Штанга противовеса

7. Фиксатор противовеса

8. Предохранительная шайба штанги противовеса

9. Винт регулировки полярной оси (см. рис. 3)

10. Полярная ось (см. рис. 3)

11. Ручка регулировки широты

12. Оптическая труба

13. Пластина крепления трубы к монтировке

14. Крепежные кольца

15. Фиксаторы крепежных колец

16. Винты крепления искателя к трубе (см. рис. 4/5)

17. Фокусер

18. Винт фиксации окуляра

19. Окуляр

20. Переключатель искателя с "лазерной" точкой (см. рис. В)

21. Ось склонения (см. рис. 3)

22. Фиксатор оси прямого восхождения (см. рис. 3)

23. Фиксатор оси склонения (см. рис. 3)

24. Искатель с красной точкой

25. Пылезащитная крышка (не показана на рисунке)

26. Отверстия для держателя окуляра (см. рис. А)

27. Координатный круг оси прямого восхождения

28. Координатный круг оси склонения

29. Шкала широт (см. рис. 3)

30. Фиксатор положения по азимуту

31. Ручки фокусировки

32. Азимутальное основание монтировки (см. рис. 3)

33. Лоток для аксессуаров (см. рис. А)

34. Настроечные винты искателя (см. рис. В)

35. Распорки опор треноги (см. рис. А)

36. Винты-фиксаторы секции опоры (см. рис. С)

Рисунок A

37. Выдвижная секция опоры (см. рис. С)

38. Финт фиксации оптической трубы (не виден на рисунке)

39. Винты регулировки основного зеркала (не видны)

40.Винт крепления камеры (под штативное гнездо)

41. Винты регулировки вторичного зеркала

42. Шестерня опционального моторного привода (только для монтировок Large EQ)

Рисунок В

Рисунок С
