УСТАНОВКА ТРЕНОГИ
Тренога является основной опорой для
телескопа. Для обеспечения удобства
наблюдений возможна регулировка
высоты треноги.
Примечание: Номер в скобках, например, (3)
относятся к рис. 1А и 1В, если не указано иное.
Тренога поставляется с производства уже в
собранном виде, необходимо только прикре-
пить монтировку и лоток для аксессуаров.
1. Равномерно разведите опоры треноги
в стороны.
2. Отрегулируйте высоту треноги:
a. Поверните фиксирующий винт опоры
треноги (36) для того, чтобы ослабить
фиксацию секции опоры (37).
b. Выдвиньте секцию опоры (37) до дос-
тижения желаемой высоты треноги.
с. Затяните фиксирующий винт опоры
треноги (36).
d. Повторите с другими двумя опорами
то же самое.
УСТАНОВКА ЛОТКА (ПОЛОЧКИ)
ДЛЯ АКСЕССУАРОВ
Лоток для аксессуаров устанавливается по центру
треноги и является удобным держателем окуляров
и аксессуаров Meade, например, линз Барлоу.
УСТАНОВКА МОНТИРОВКИ
пор, пока крылья лотка не совпадут с распор-
ками треноги (9) Чтобы снять лоток, повертите
его, чтобы он отстегнулся от опоры треноги (9),
затем снимите.
Присоедините монтировку (2) к треноге,
поместив основание монтировки на вершину
треноги. Далее закрепите монтировку на
треноге, используя фиксатор положения по
азимуту (30) на вершине треноги.
1. Вставьте штангу противовеса (6) в ось
склонения (21, рис. 3) до упора.
2. Передвиньте предохранительную шайбу
штанги противовесов (8) и отложите в
сторону
3. Противовес крепко держите в руке,
и наденьте его на штангу так, чтобы
расстояние от дна вала было 2 дюйма.
4. С помощью фиксатора противовеса (7)
закрепите положение противовеса.
5. Туго закрутите предохранительную шайбу
штанги противовеса на штанге противовеса.
Примечание: Всегда проверяйте, чтобы
предохранительная шайба и винт (8) были
установлены на штангу противовесов. Эти
меры безопасности позволяют предотвра-
тить случайное соскальзывание
противовеса со штанги.

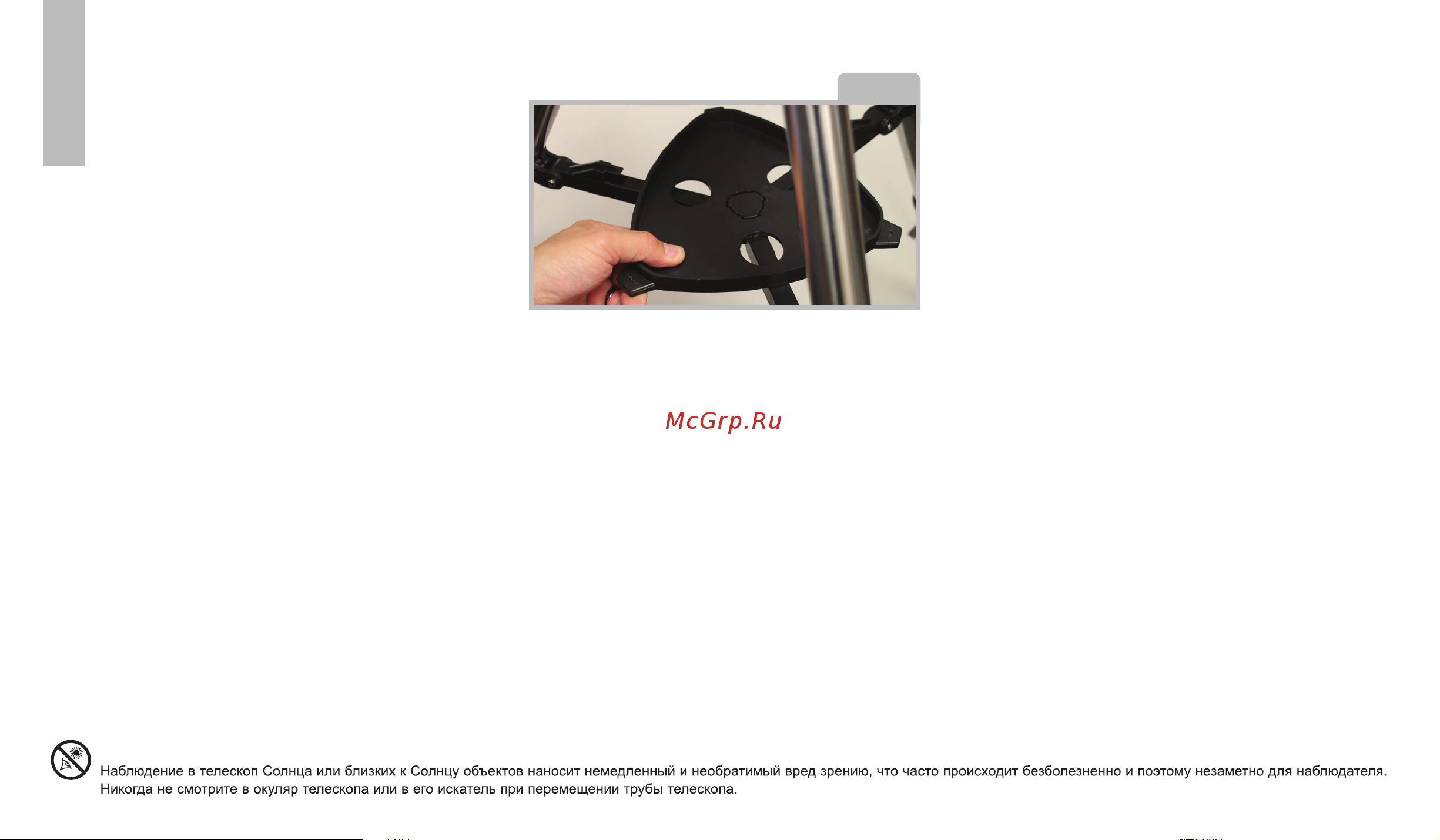

Расположите отверстие по центру лотка для
аксессуаров над точкой крепления как пока-
зано на рис. 2. Затем повертите лоток до тех
УСТАНОВКА ШТАНГИ ПРОТИВОВЕСА
И ПРОТИВОВЕСА
4
Рис. 2
