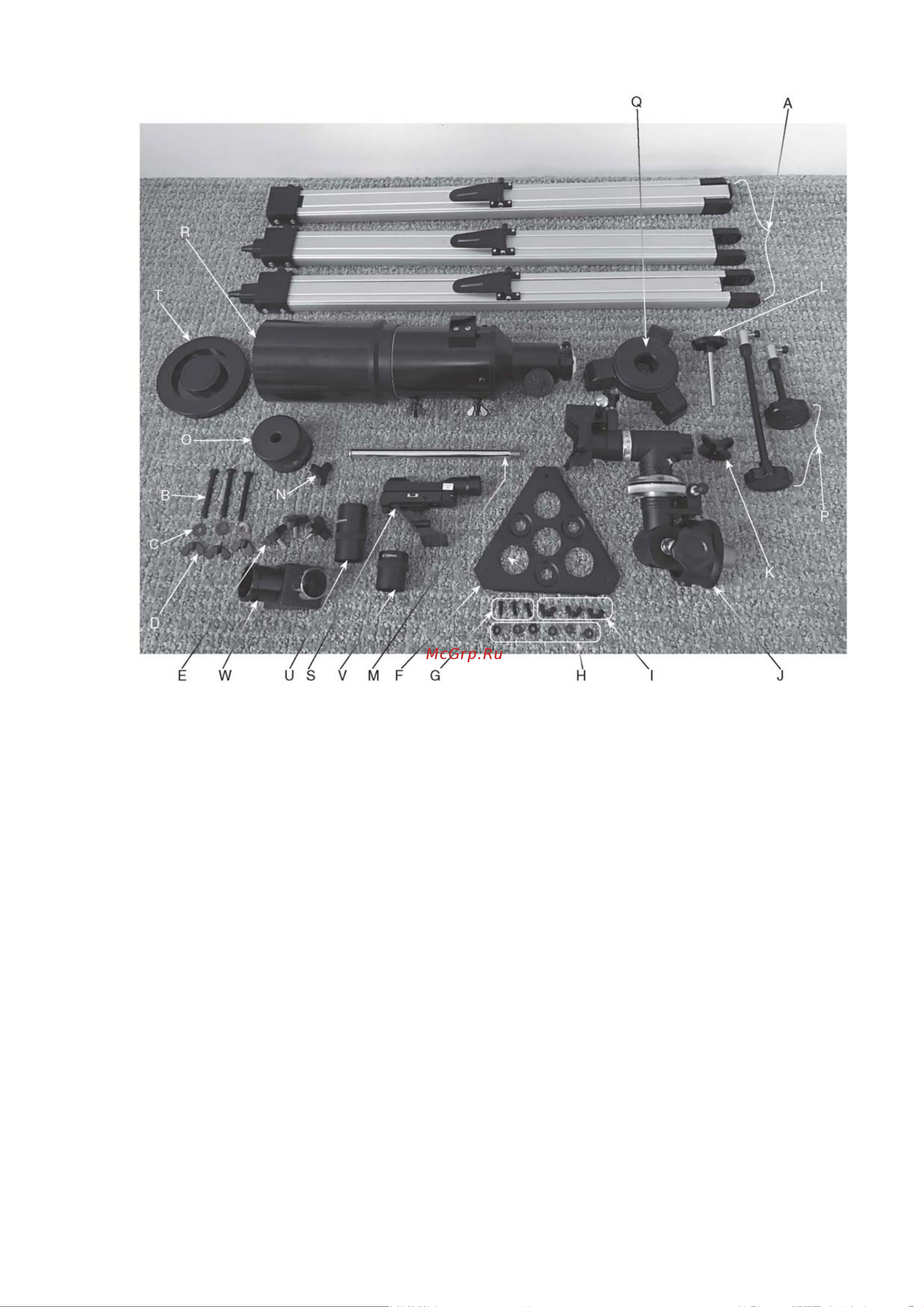

Рис.1



Сборкателескопа

1.Спомощью3болтовсшестиграннойголовкой(B),шайб5/8"(C)ибарашковыхгаек(D)

прикрепите3алюминиевыеопорытреноги(A)кмонтажнойплатформе(Q)(рис.3a)таким

образом,чтобы3шарнирныескобыопорбылиобращенывнутрь.Обратитевниманиенато,что

болтыследуетвставлятьсостороныпосадочногоместаподшестиграннуюголовкуболта(рис.3b).

Шайбаибарашковаягайкаустанавливаютсяспротивоположнойстороныножки.

2.Закрутитевинтфиксатораопоры(E)накаждойопоре,какпоказанонарисунке4.Выдвиньте

каждуюиз3опорнажелаемуюдлинуизафиксируйтеихспомощьювинтовфиксаторовопор.Не

прилагайтеизлишнихусилийпризатягиваниивинтов,чтобынеповредитьизделие.

3.Теперьпоставьтетреногувертикально,равномернораздвинувопоры,такчтобыможнобыло

установитьлотокдляаксессуаровнатрисоответствующиескобынаопорах.

4.Прикрепителотокдляаксессуаров(F)ктремалюминиевымопорамтреноги(А)спомощью

короткихболтов(G),малыхшайб3/8"(H)ибарашковыхгаек(I)(рис.5).

Треногаимонтировкаполностьюсобраныидолжнывыглядеть,какнарисунке6.

5.Установитеоснованиеэкваториальноймонтировки(J)вотверстиевцентремонтажной

платформы(Q)(рис.7a).Затемзакрепитеегоспомощьюгайкификсациипоазимутуишайбы(K)

(рис.7b).

6.Закрутитевинтрегулировкипошироте(L)врезьбовоегнездо(рис.8).

7.Затемвкрутитештангупротивовеса(M)воснованиеосисклонения(рис.9).

8.Вкрутитефиксаторпротивовеса(N)впротивовес(O)нанесколькооборотов.
