Сборка телескопа

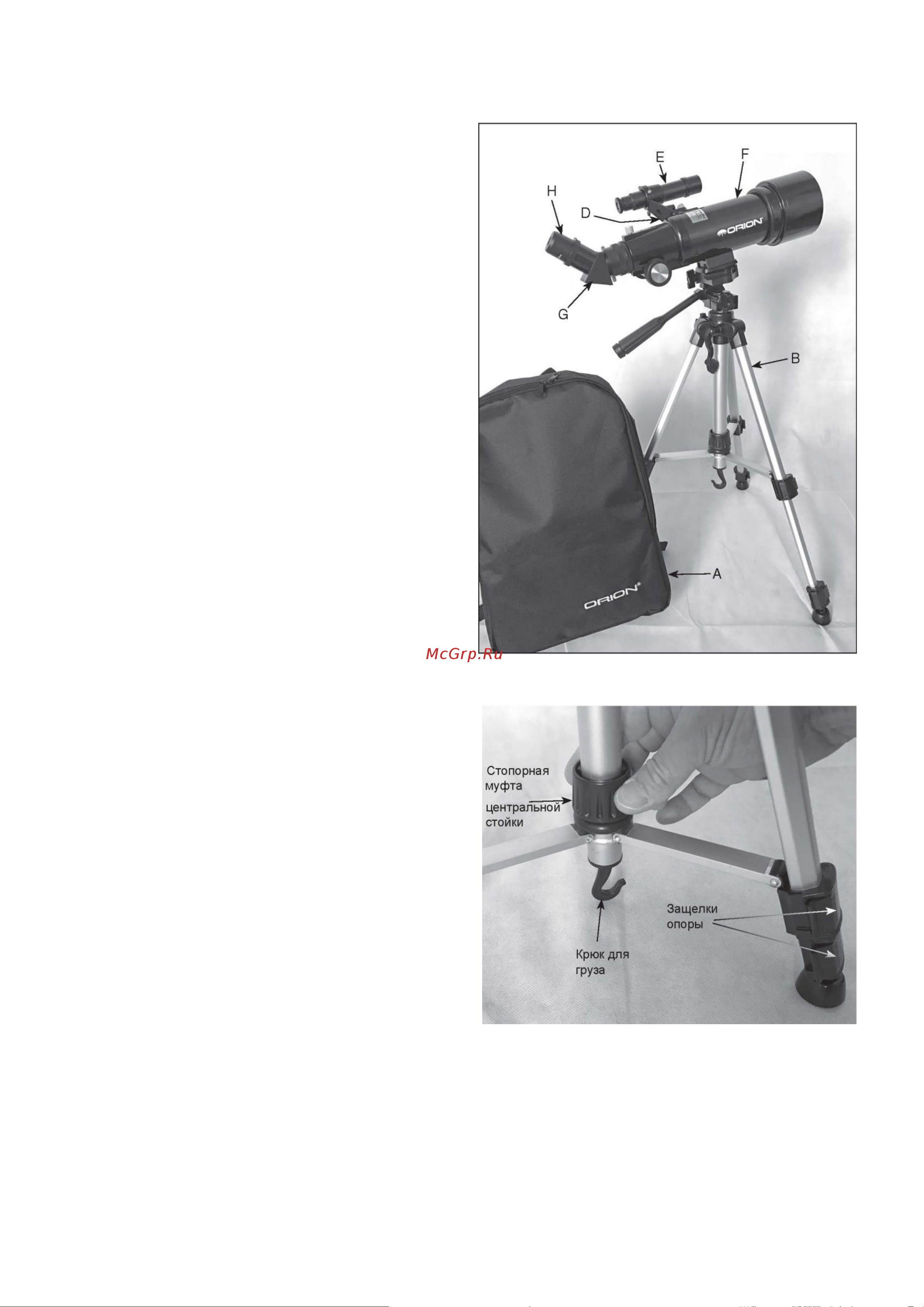

1. Для установки штатива равномерно разведите

его опоры в стороны, а затем затяните стопорную

муфту центральной стойки в нижней части стойки,

повернув кольцо муфты по часовой стрелке (рис 3).

2. Отрегулируйте высоту опор штатива. Для этого

откройте защелки опор, выдвиньте секцию не

требуемую длину и закройте защелки. Собранный

штатив изображен на рисунке 4.

3. Перед установкой оптической трубы на штатив

необходимо снять штативную площадку

соединения трубы (рис. 5). Для этого отожмите на

90 градусов защелку быстрой фиксации и снимите

площадку.

4. Прикрепите штативную площадку к пластине

крепления оптической трубы (типа «ласточкин

хвост»), вставив болт площадки в отверстие на

пластине крепления оптической трубы (рис. 6а). С

помощью небольшого шарнирного кольца на нижней

стороне штативной площадки затяните болт до упора.

5. Теперь, когда штативная площадка прикреплена

к оптической трубе, вставьте её в головку штатива,

предварительно открыв защелку. Возможно, вам

придется слегка наклонить площадку, как показано

на рис. 6b, чтобы вставить пластину в головку. Когда

пластина будет установлена, опустите защелку,

чтобы зафиксировать сборку, как показано на

рисунке 6c.

6. Установите искатель на оптическую трубу. Сверните Рис. 2

дугой пластиковую полоску и вставьте её в кронштейн

искателя, как показано на рисунке 7. Затем вставьте

искатель (со стороны окуляра) в кронштейн так, чтобы

пластиковая полоска охватывала его. Убедитесь, что

что три винта с накатанной головкой на кронштейне

достаточно ослаблены, чтобы трубка искателя

свободно вошла. В результате пластиковая вставка

должна слегка выходить наружу (рис. 8). Она помогает

зафиксировать положение искателя в кронштейне.

7. Теперь снимите две накидные гайки на оптической

трубе, чтобы открыть стержни болтов. Совместите

кронштейн искателя с болтами (рис. 9), установите

гайки на место и закрутите их.

8. Затем вставьте диагональную призму в тубус

фокусера до упора, предварительно ослабив два

винта-фиксатора (рис. 10). Затяните винты.

9. Вставьте окуляр Kellner 9мм в тубус диагональной

призмы и закрутите винт-фиксатор (рис. 11).

Рис. 3
