УСТАНОВКА - 19991477A994/A

r

вытяжки.

• Кроме того, необходимо соблюдать

минимальные расстояния вырезов на

столешнице с задней стороны, как

указано в монтажных инструкциях.

• Если прибор устанавливается над

духовкой, последняя должна снабжаться

охлаждающим вентилятором.

Габаритные размеры прибора (мм)

Нормально и заподлицо встраиваемый

вариант (мм)

Встройка заподлицо

Для данного типа встраиваемых приборов

необходимо отфрезеровать края отверстия

мебели в случае установки варочной панели

заподлицо с рабочей поверхностью.

* См. размеры в таблице выше.

Размеры для подключения к электрической

сети

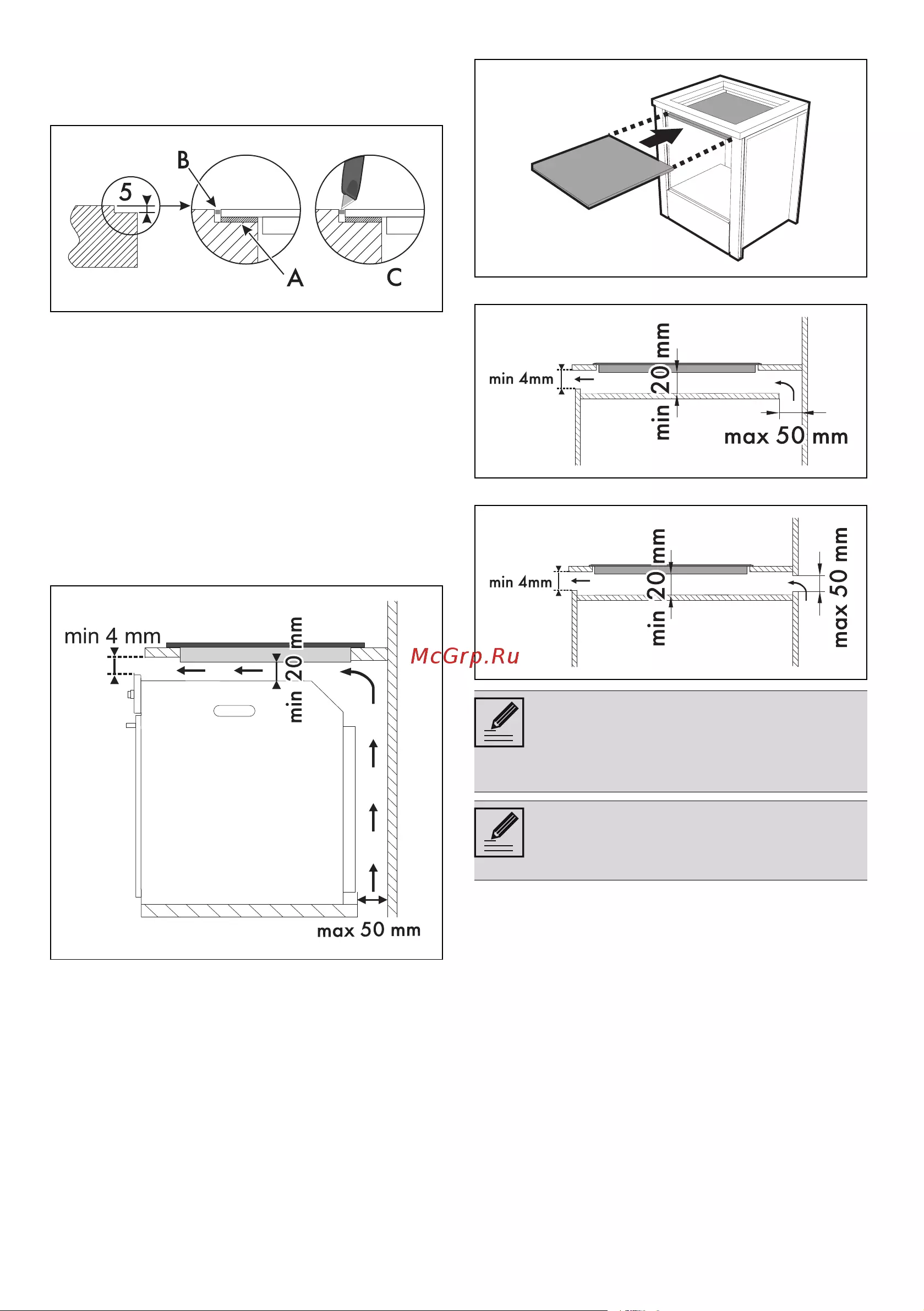

Прокладка варочной панели

Во избежание попадания жидкости между

рамкой варочной панели и столешницей

перед монтажом варочной панели

проложите по всему ее периметру

самоклеящуюся прокладку из комплекта.

Если панель встраивается заподлицо,

расположите самоклеящуюся прокладку (A)

на стеклянной поверхности, установите и

закрепите панель, заполните изоляционным

силиконом края (B), а затем уберите его

МОДЕЛИ (см) L

60 600

75 750

A B C D E

мин 150 мин 460 мин 750 20-60 мин 50

L X Y G H

600 555-560 478-482 604 514

750 555-560 478-482 754 514

МОДЕЛИ (см) G F

60 145 147

75 220 147

Не закрепляйте варочную панель

при помощи силикона, так как это

приведет к повреждению варочной

панели в случае ее демонтажа.
