4. Отметьте на стене расстояние между отверстиями для установки корпуса

вытяжки.

5. Сделайте отверстия в помеченных местах с помощью сверла, соответствующего

диаметром прилагаемым дюбелям с шурупами (5) (рис. 1).

6. Вбейте дюбеля, а затем привинтите корпус вытяжки к стене.

7. Установите жироулавливающий фильтр (рис. 2).

8. Закройте стекло.

МОНТАЖ ДЕКОРАТИВНОГО КОРОБА:

1. На прикрепленную к стене вытяжку установите декоративные короба (2) и (3)

(рис. 1).

2. Выдвиньте верхний короб (3) (рис.1) на нужную высоту.

3. Отметьте на стене расположение отверстий, находящихся в верхнем коробе (3),

для точной установки монтажной ленты (4) (рис. 1).

4. На выбранной высоте приложите к стене ленту (4) (рис.1) и отметьте отверстия

для монтажа.

5. Просверлите отверстия в стене, используя сверло, диаметр которого

соответствует прилагаемым дюбелям (6) (рис.1). Установите монтажную ленту (4)

(рис.1) на стене, на отмеченной высоте.

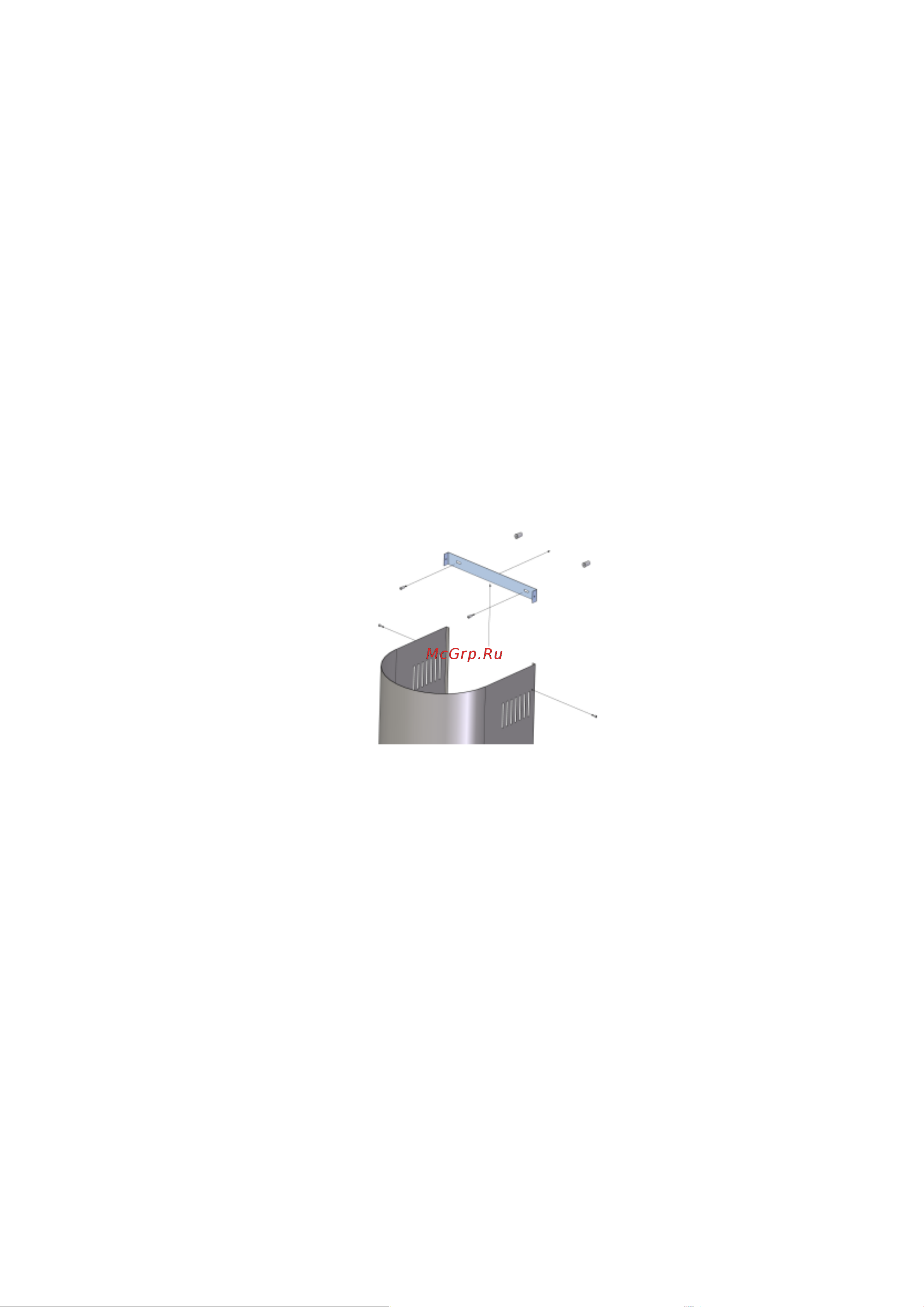

Рис. 3

6. Выдвиньте верхний короб (3) и соедините с помощью шурупов (7) с

кронштейном (4) (рис. 3).

5.2 НАСТРОЙКА РЕЖИМА РАБОТЫ ВЫТЯЖКИ

Кухонная вытяжка предназначена для удаления запахов с кухни.

Кухонная вытяжка WK-11 Aura может работать в двух режимах:

1) Отвода (рис. 5а) – воздух удаляется из помещения через соединение вытяжки с

вентиляционным каналом жестким пластиковым воздуховодом или гофрированным

шлангом диаметром 120 мм. Таким образом, все кухонные испарения, запахи, гарь и

копоть, проходя через многоразовые алюминиевые жироулавливающие фильтры,

выводятся за пределы помещения. При данном режиме работы нет необходимости

устанавливать угольные фильтры. Режим отвода является наиболее эффективным,

поскольку вытяжка удаляет все кухонные испарения за пределы кухни в

вентиляционную шахту.

2) Рециркуляции (рис. 5b) – внутренняя циркуляция воздуха через угольные

фильтры (рис. 4).
