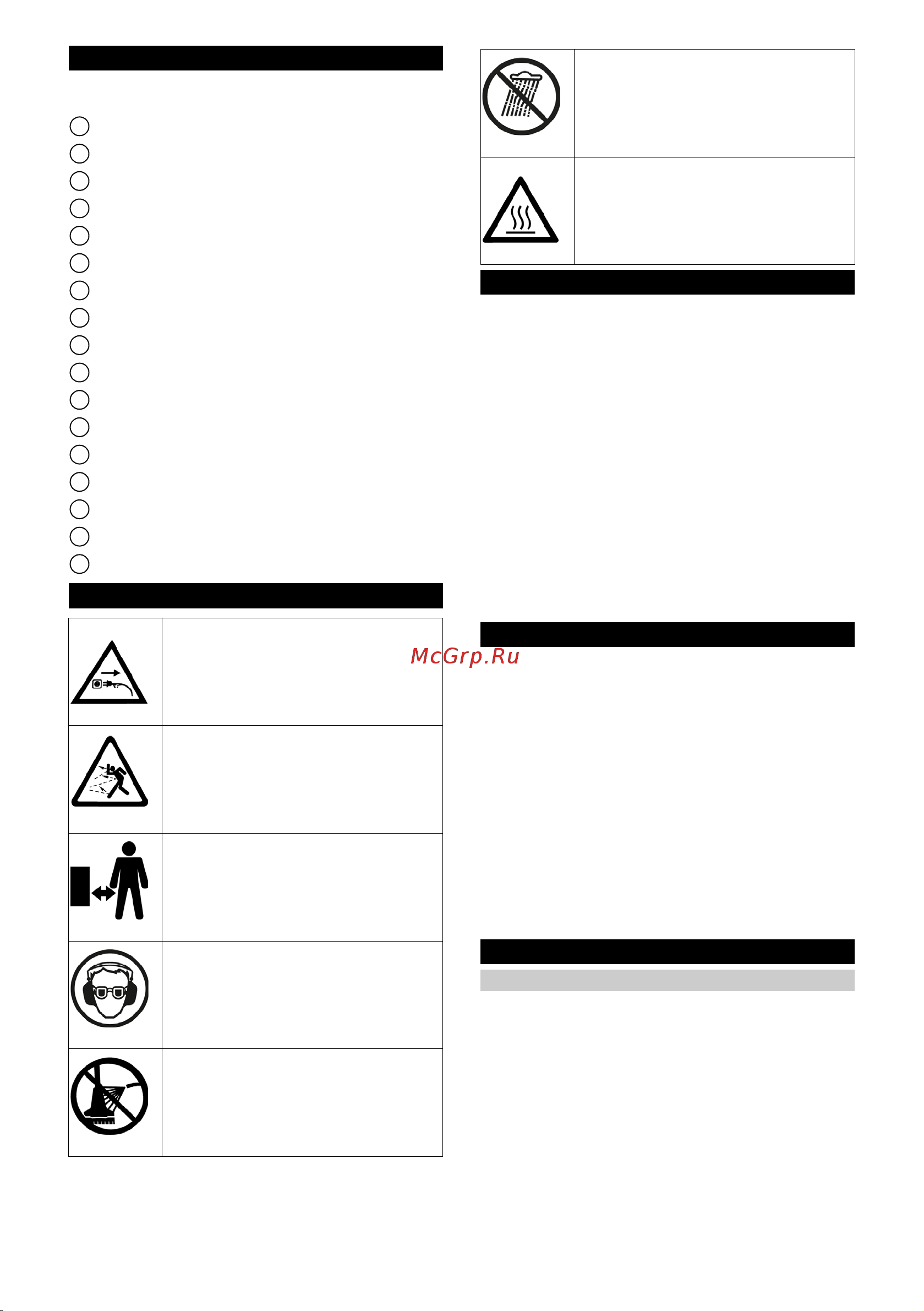

Русский 61
Описание устройства
Рисунки см. на страницах с рисунками
Рисунок A
1 Выключатель устройства
2 Кнопка разблокировки выключателя устройства
3 Ручка
4 Рукоятка
5 Чистящая головка
6 Вращающиеся щетки
7 Водяные сопла
8 Корпус редуктора
9 Защита от брызг с кромкой-подставкой
10 Сетевой кабель
11 Лента-липучка
12 Водяной фильтр
13 Уплотнение водяного фильтра
14 Подвод воды (система штекерного соединения)
15 Регулировочный клапан расхода воды
16 Заводская табличка
17 Крепление щеток (поворотный замок)
Символы на устройстве
Сборка
Примечание
Сборка рукоятки выполняется один раз. После
сборки половинки рукоятки больше нельзя
разделять. Во время сборки следить за тем,
чтобы водяной шланг и сетевой кабель не были
зажаты или защемлены.
1. Собрать рукоятку. При фиксации слышится
щелчок.
Рисунок B
2. Вставить водяной шланг, а затем сетевой кабель
сверху вниз (начиная с ручки) в
кабельный
канал.
Рисунок C
3. С усилием прижать выступающий кабель и
водяной шланг в корпус щеточной головки.
Рисунок D
Сетевой кабель и водяной шланг не должны
выступать из устройства во время работы!
Ввод в эксплуатацию
1. Закрыть регулировочный клапан расхода воды.
Рисунок H
2. Подсоединить водяной шланг к устройству.
Соединение должно зафиксироваться со
щелчком.
3. Прикрепить водяной шланг к ручке лентой-
липучкой для снятия нагрузки.
Рисунок E
4. Подсоединить водяной шланг к водопроводному
крану и открыть кран. Обратить внимание на
максимальное рабочее давление (см.
«Технические характеристики»).
5. Подсоединять сетевой кабель
только к
подходящему удлинительному кабелю с
маркировкой степени защиты IPX4. Обязательно
соблюдать указания по технике безопасности.
Эксплуатация
Правильное обращение со щетками
Примечание
Использовать только те щетки, которые
подходят для очищаемой поверхности и
устройства.
Соблюдать следующие указания по правильному
использованию щеток.
1. Равномерно приложить щетки к поверхности.
Рисунок F
2. Направлять щетки, слегка прижимая их к
поверхности.
Опасность поражения
электрическим током. При
повреждении сетевого кабеля
извлечь сетевую вилку из розетки!
Опасность травмирования из-за
разлетающихся
вокруг предметов!
Опасность травмирования. Не
допускать других людей в зону
работы устройства!
Опасность для глаз или органов
слуха. Использовать средства
защиты глаз и органов слуха!
Опасность повреждения. Не мыть
устройство из шланга или под
струей высокого давления!
Опасность повреждения. Не
оставлять и не использовать под
дождем!
Опасность ожогов о горячие
поверхности!
