78 Polski

4 Drążek

5 Głowica czyszcząca

6 Szczotki obrotowe

7 Dysze wodne

8 Obudowa przekładni

9 Osłona przed pryskaniem z krawędzią stojącą

10 Przewód zasilający

11 Taśma na rzepy

12 Filtr wody

13 Uszczelka filtra wody

14 Przyłącze wody (system wtykowy)

15 Zawór do regulacji ilości wody

16 Tabliczka znamionowa

17 Mocowanie szczotek (zamek obrotowy)

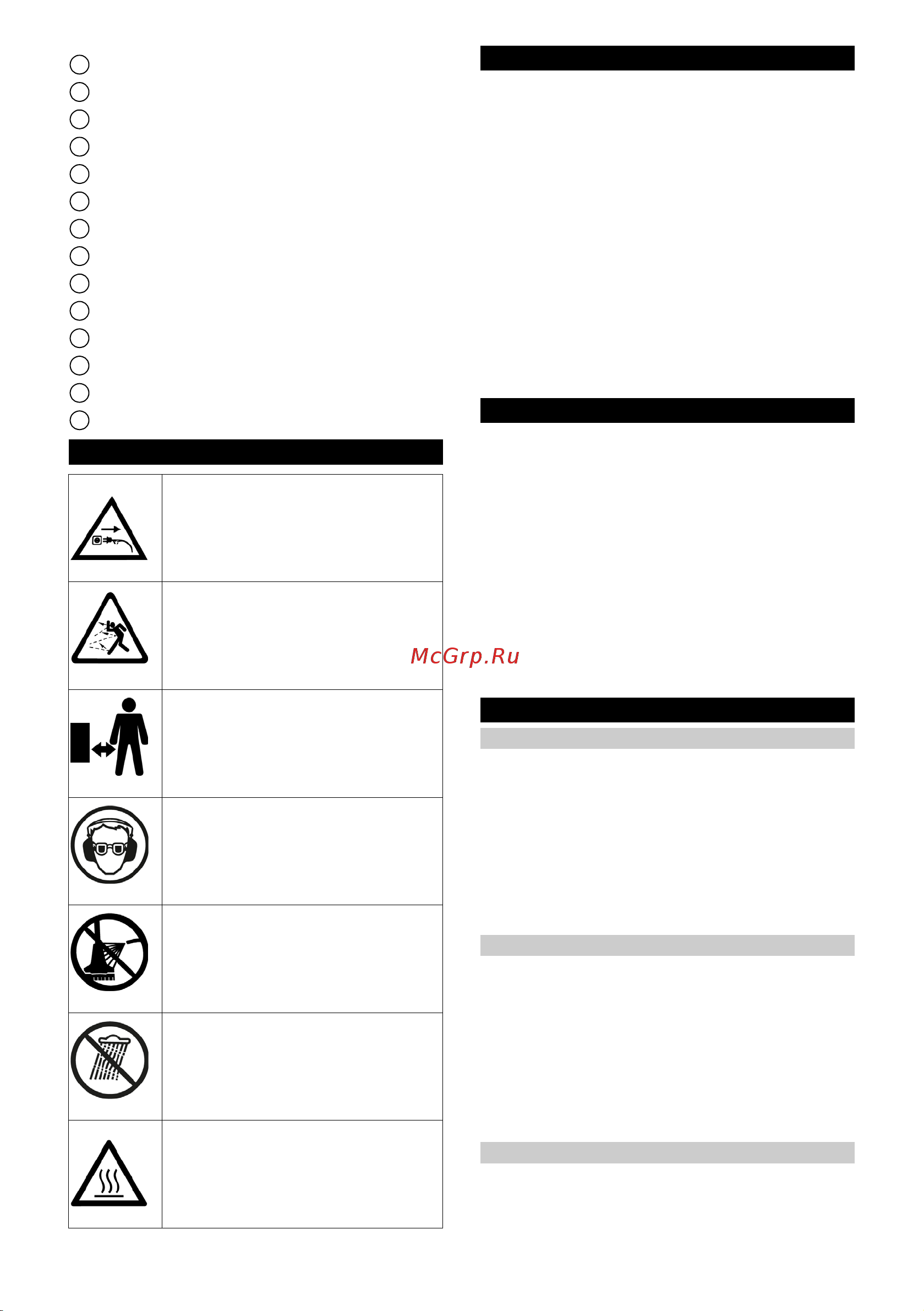

Symbole na urządzeniu

Montaż

Wskazówka

Drążek mocuje się na stałe. Po zamontowaniu nie wol-

no już rozłączać połówek drążka. Podczas montażu na-

leży dopilnować, aby wąż doprowadzający wodę i

przewód zasilający nie zakleszczyły się ani nie były

zgniecione.

1. Złączyć obydwie części drążka. Blokuje się on w

słyszalny sposób.

Rysunek B

2. Wsunąć przewód doprowadzający wodę, a następ-

nie przewód zasilający do kanału kablowego od gó-

ry do dołu (zaczynając od uchwytu).

Rysunek C

3. Wystający fragment przewodu i węża mocno wci-

snąć do obudowy głowicy szczotek.

Rysunek D

Przewód zasilający i wąż doprowadzający wodę nie

mogą wystawać z urz

ądzenia podczas pracy.

Uruchamianie

1. Zamknąć zawór do regulacji ilości wody.

Rysunek H

2. Podłączyć wąż doprowadzający wodę do urządze-

nia. Musi być wyraźnie słychać zatrzaśnięcie się

złączki.

3. Taśmą na rzepy przymocować wąż do uchwytu w

celu jego odciążenia.

Rysunek E

4. Połączyć wąż doprowadzający wodę z zaworem

wody i otworzyć zawór. Przestrzegać wartości

maks. ciśnienia roboczego (patrz „Dane technicz-

ne”).

5. Podłączyć przewód zasilający do odpowiedniego

przedłużacza o stopniu ochrony IPX4. Koniecznie

przestrzegać przepisów dot. bezpieczeństwa.

Działanie

Prawidłowe posługiwanie się szczotkami

Wskazówka

Stosować tylko takie szczotki, które są przeznaczone

do czyszczenia danej powierzchni i odpowiednie do

pracy z urządzeniem.

Przestrzegać podanych niżej wskazówek dot. prawidło-

wego posługiwania się szczotkami.

1. Równomiernie przyłożyć szczotki do powierzchni.

Rysunek F

2. Przesuwać szczotki po powierzchni, lekko je naci-

skając.

Włączanie urządzenia

Wskazówka

Przed włączeniem urządzenia należy odblokować wy-

łącznik urządzenia, aby umożliwić jego włączenie. Za-

chować opisaną tutaj kolejność działań.

1. Nacisnąć przycisk odblokowujący.

Rysunek G

2. Nacisnąć wyłącznik urządzenia.

Następuje uruchomienie urządzenia.

3. Zwolnić wyłącznik urządzenia.

Urządzenie zatrzyma się.

Zawór do regulacji ilości wody

Wskazówka

Istnieje możliwość regulowania ilości wody przepusz-

czanej przez dysze urządzenia i dostosowania jej do

Niebezpieczeństwo porażenia prądem.

W przypadku uszkodzenia przewodu za-

silającego wyciągnąć wtyczkę z gniazd-

ka!

Niebezpieczeństwo zranienia przez od-

rzucane przedmioty!

Niebezpieczeństwo zranienia. W pobliżu

pracującego urządzenia nie mogą prze-

bywać inne osoby!

Niebezpieczeństwo uszkodzenia oczu i

słuchu. Nosić okulary ochronne i nausz-

niki!

Niebezpieczeństwo uszkodzenia. Nie

czyścić urządzenia wodą z węża ani stru-

mieniem wody pod ciśnieniem!

Niebezpieczeństwo uszkodzenia. Chro-

nić przed deszczem!

Niebezpieczeństwo oparzenia się o go-

rące powierzchnie!
