RU Руководство по эксплуатации BGМ341 00 000 РЭ U

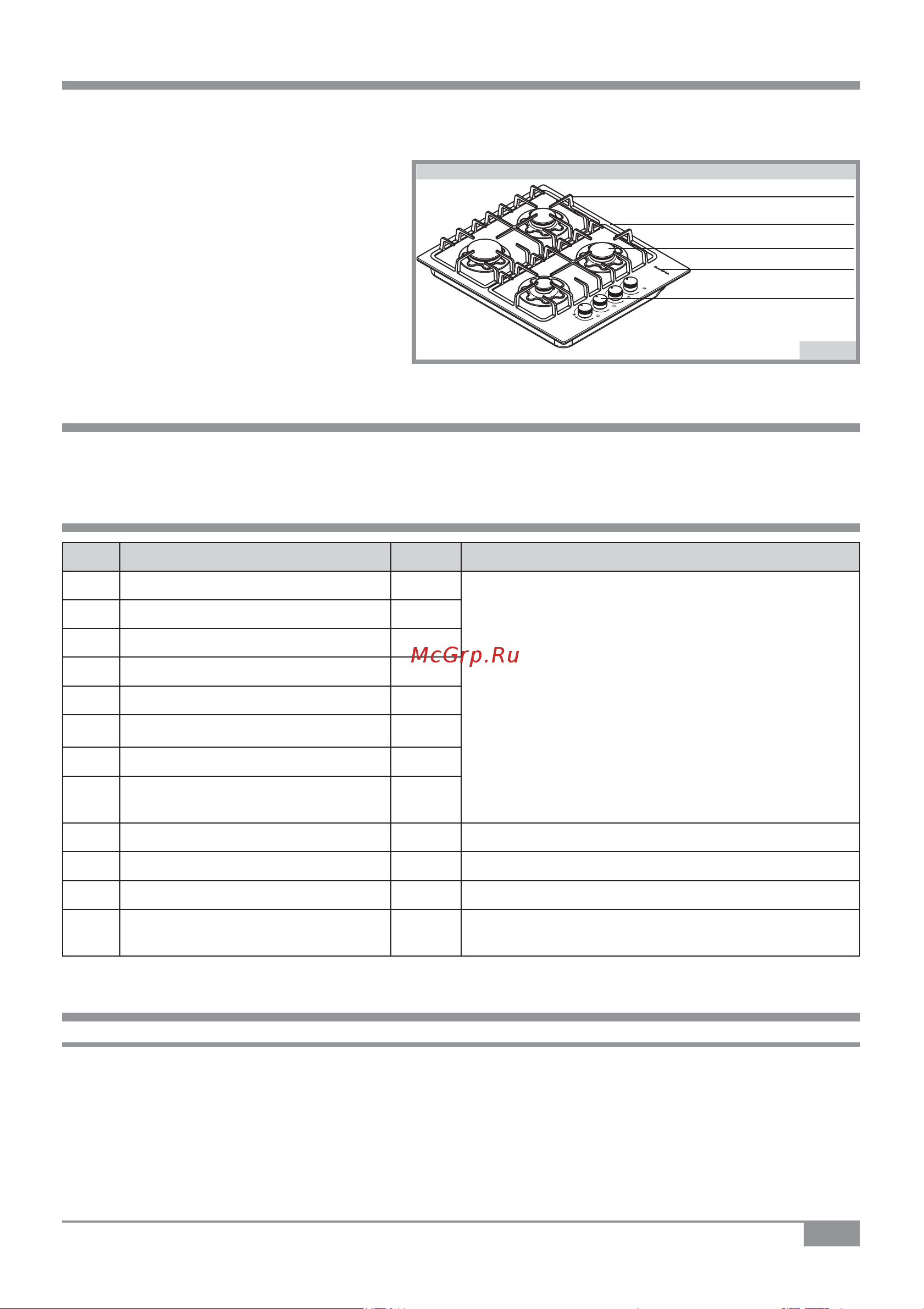

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

■ Газовая варочная панель - это специальное устройство для приготовления пищи за счет об-

разования тепла от сгорания газа в газовых горелках. Горелки расположены на рабочем столе

панели. Управление работой газовых горелок осуществляется кранами. Для зажигания горелок

используется интегрированный розжиг.

Для горения газа необходим воздух поме-

щения. Устройство для отвода продуктов

сгорания газа не предусмотрено.

Более подробное описание работы со-

ставных частей панели в соответствую-

щих разделах данного руководства по

эксплуатации.

■ Ваша панель может иметь не все эле-

менты комфортности указанные на рисун-

ке. Полная информация представлена в

таблице комфортности плит на обложке

данного руководства.

6. СТИЛЬ

■ Внешний вид панели, формы видовых деталей, формы ручек управления, рисунки на поверх-

ности определяются стилем панели, который обозначается латинскими буквами, цифрами и ука-

зывается на фирменной табличке, в гарантийных обязательствах.

7. КОМПЛЕКТНОСТЬ

№ п/п Наименование составных частей Кол-во Модели панелей

1. Панель газовая 1

Все модели

2. Решётка стола (комплект) 1

3. Руководство по эксплуатации 1

4. Гарантийные обязательства 1

5. Упаковка 1

6. Прижим 4

7. Винт саморез 4,2х16 мм 4

8. Комплект сопел для перевода на

сжиженный газ

9. Фильтр газовый 1 Модели с устройством газ-контроль

10. Прокладка 1 Модели без устройства газ-контроль

11. Уплотнительный материал 2,22 м Все модели

12. Штуцер

Прокладка

Модели стилей 1Т2, 1Т3, 1Т38, РL, ATC

8. ХАРАКТЕРИСТИКИ

8.1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

■ Панель относится к приборам 3 класса по ГОСТ 33998-2016. Панели предназначены для работы

с газами 2-го и 3-го семейства. Используется природный газ (метан) ГОСТ 5542-87, с номинальным

давлением 2000 Па; сжиженный газ (пропан-бутан) ГОСТ 20448-90, с номинальным давлением

3000 Па. Перевод панели с природного на сжиженный газ и с одного давления на другое произво-

дится заменой сопел горелок и регулировкой винтов малого пламени (ВМП) кранов в соответствии

с таблицей 1. Климатическое исполнение УХЛ4 по ГОСТ15150-69 и ГОСТ15543.1-89.

■ Число горелок стола, шт......................................................................................................................4

■ Напряжение электросети, В............................................................................................................230

Решётка

Стол

Горелка стола

Панель управления

Рукоятка управления

рис. 4

Устройство панели
