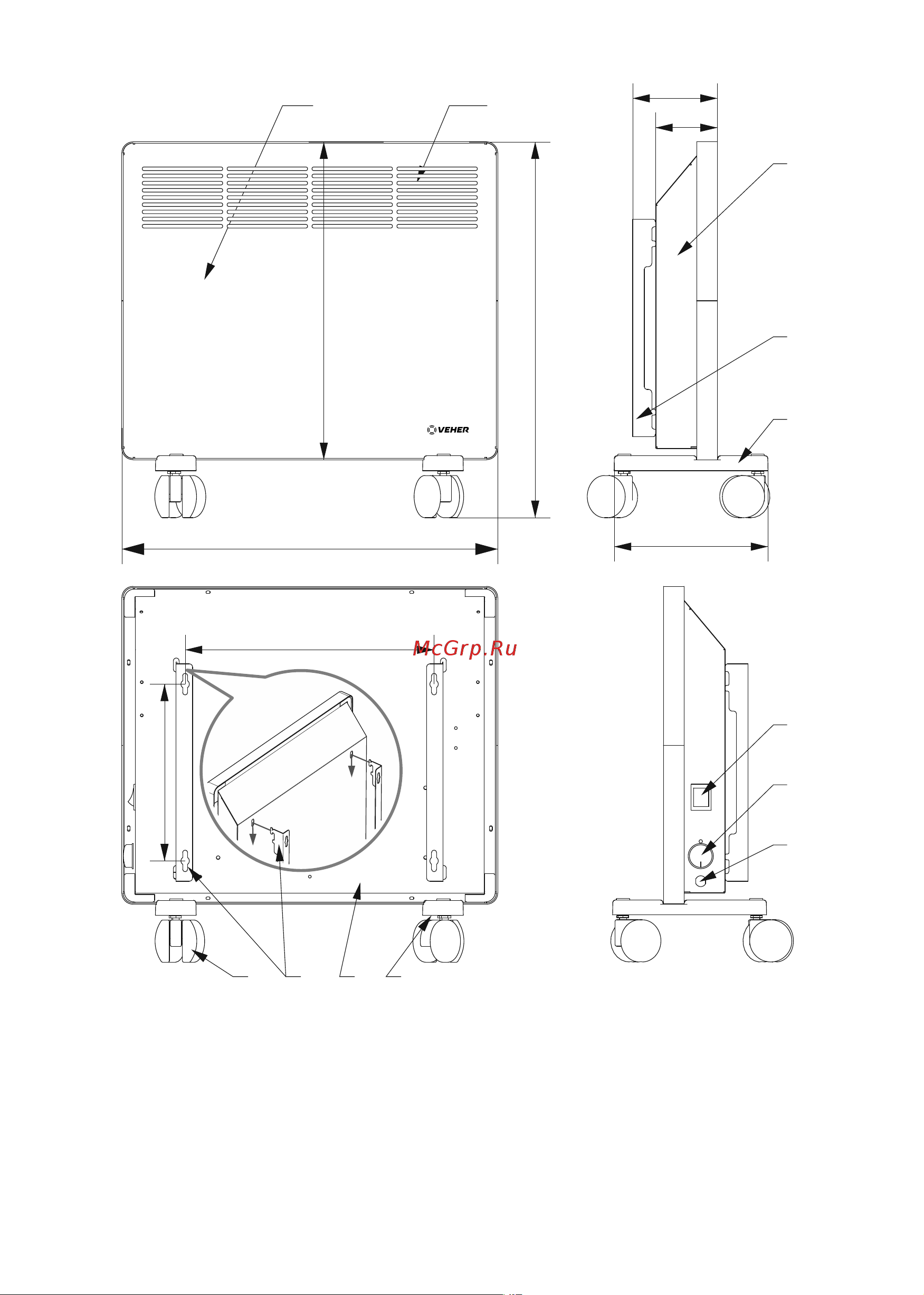

Рисунок 1. Габаритный чертёж и элементы конструкции электрического обогревателя.

1. Передняя панель корпуса, 2. Прорези для выхода нагретого воздуха, 3. Задняя панель корпуса, 4. Кронштейн для

настенного монтажа конвектора, 5. Колёсные опоры, 6. Колёса, 7. Рокерный переключатель, 8. Ручка термостата,

9. Вывод шнура питания (шнур с вилкой условно не показаны).

Обратите внимание! Изготовитель постоянно работает над совершенствованием конвектора, в связи с этим в вашем

изделии могут быть изменения, не указанные в настоящем паспорте. Данные изменения могут касаться комплектации,

внешнего вида и конструкции отдельных узлов. При этом производитель гарантирует, что изменения не ухудшают

потребительские и эксплуатационные свойства изделия.

453

185

102

213

300

3 5

383
