Шаг 3

• Наденьте кожух (11) на стойку консоли (12), соедините верхний кабель (3) с нижним (16);

• Выставьте 8 уровень нагрузки. Вставьте конец троса регулятора нагрузки (39) в

пружинный крюк (42), как показано на рисунке. Потяните трос вверх и протолкните его в

ушко металлического кронштейна;

• Вставьте стойку консоли (12) в раму (1) и закрепите ее болтами с внутренним

шестигранником (14) и изогнутыми шайбами (13).

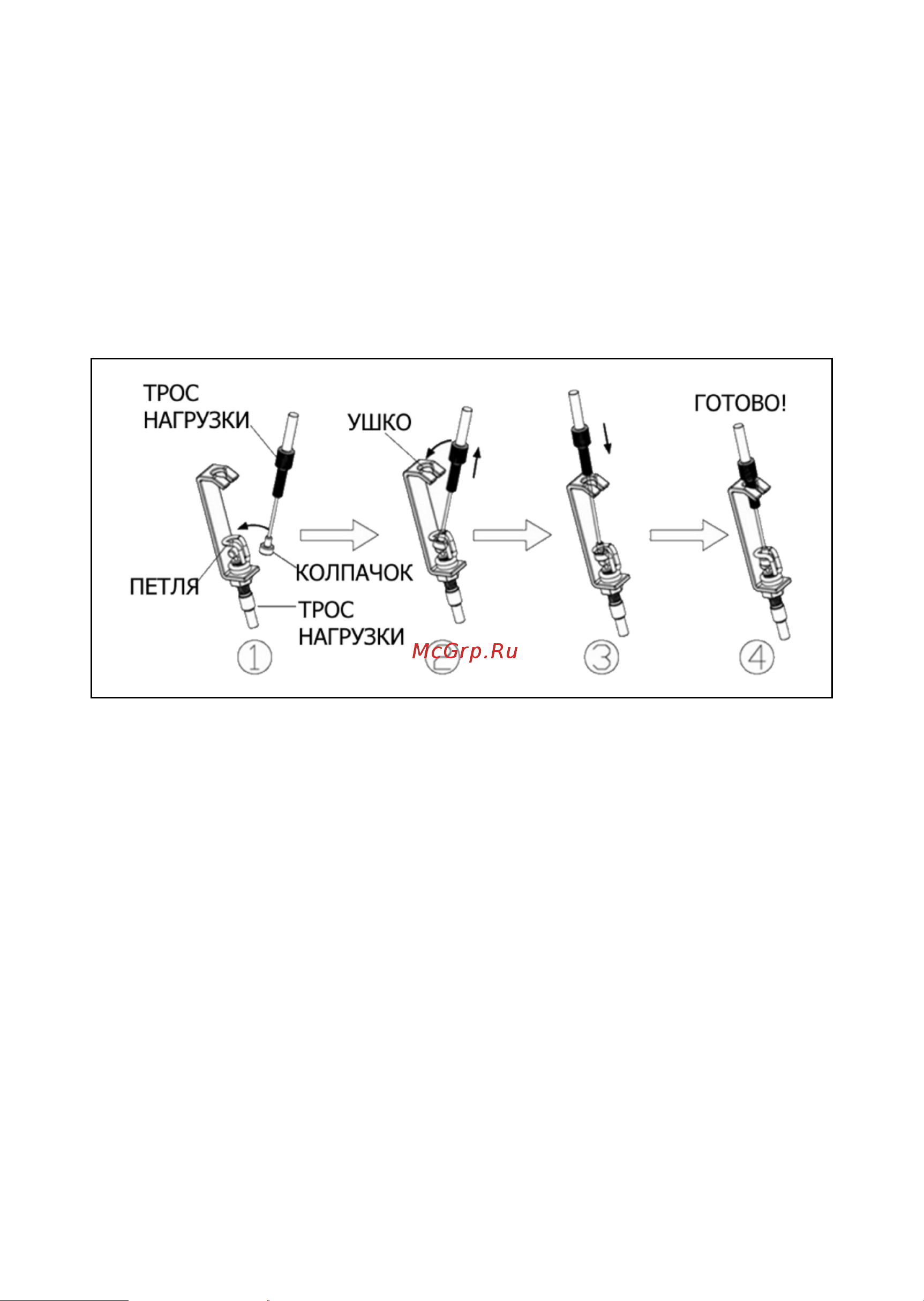

Рисунок 4 – Подключение системы нагружения

РУКОВОДСТВО ПО СБОРКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ 13
