Рис. 1 Снегокат «SNOWDRIVE»
Установка элементов питания в фонаре.
В соответствии с полярностью установите
элементы питания. Они должны
зафиксироваться в отсеке фонарика.
Во избежание поломки фиксатора
крышки, закрывайте крышку
при нажатой кнопке фиксатора.
Срок службы 5 лет, гарантийный срок 6 месяцев. Товар не подлежит обязательной сертификации.
ООО «НИКА». Произведено: Россия,
г. Ижевск, ул. Лесозаводская, 23,
тел. (3412) 55-00-00,
e-mail: info@nikaltd.ru, www.nika-foryou.ru
17
26
22
21
24, 25
9
18
10
15
16
13
11
7
10
13
12
13
12
Буксировочный трос-рулетка
8
6
5
4
4
1
3
23
29
30
2
19, 20
27, 28

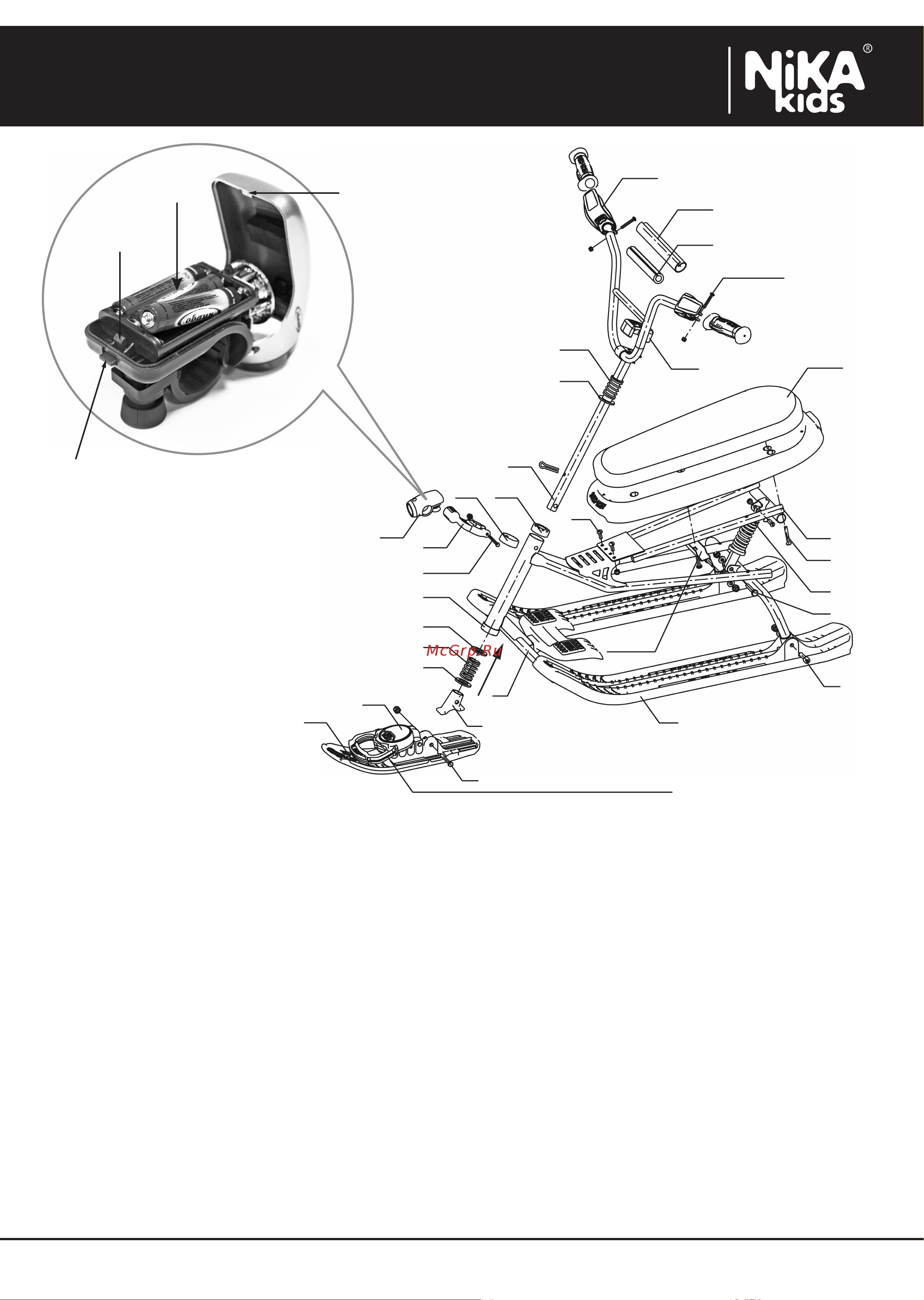

Последовательность сборки СНД3
– Наденьте лыжи (1) на выступы полозьев рамы (2),
амортизаторы (3) – на заднюю стойку рамы.
Закрепите лыжи на стойке через амортизатор
болтом М8х55 (4).
– Замените на амортизаторе сидения (5) винты с внутренним
шестигранником на болт М8х40 (6) из комплекта крепежа.
С помощью его закрепите амортизатор (5) в кронштейне
рамы.
– Четырьмя винтами (7) с шайбами закрепите раму сидения (8)
в раме снегоката (2).
– Наденьте на рулевую колонку кольцо (9) для кронштейна
фонарика. При этом, выступы на внутренней поверхности
должны попасть в отверстия на поверхности колонки.
– Закрепите по концам рулевой колонки втулки (10).
– Наденьте на ось руля (11) пружину (12) с шайбой (13).
Вставьте руль в рулевую колонку.
– На свободный конец наденьте шайбы (13) с пружиной (12)
между ними. Сжав пружины, в отверствие на оси руля
вставьте шплинт (14). Рекомендуется, для удобства, установку
шплинта проводить при перевернутой раме.
– На конец оси руля установите амортизатор (3). Совместив
отверстия закрепите переднюю лыжу (15) с рулеткой (16)
на оси руля через амортизатор болтом (4).
– Совместив отверстия на раме (8) и сидении (17), закрепите
его винтами М6х45 (18) и М6х50 (19) с прижимом (20).
Рекомендуется предварительно на 1-1,5 витка закрепить
сидение на все 3 винта, затем окончательно затянуть их.
– На перемычку руля закрепите мягкую вставку (21)
с чехлом (22).
– Установите декоративную заглушку (23) на руль.
– При необходимости установите и закрепите винтами М4х18
(24) с гайками (25) на ручках щитки (26).
– При помощи винта М5х35 (27) и барашковой гайки (28)
закрепите на кольце (9) кронштейн фонарика (29).
Рекомендуется предварительно на кронштейне закрепить
фонарик (30). Не забудьте в фонарик установить батарейки.
– Проверьте надежность крепления деталей и узлов снегоката.
Примечание:
в вариантном исполнении снегокат не комплектуется щитками
на ручки поз. 26
Снегокат
«SNOWDRIVE» арт. СНД3
Крышка
Кнопка фиксатора
Фиксатор
крышки
Элемент
питания
