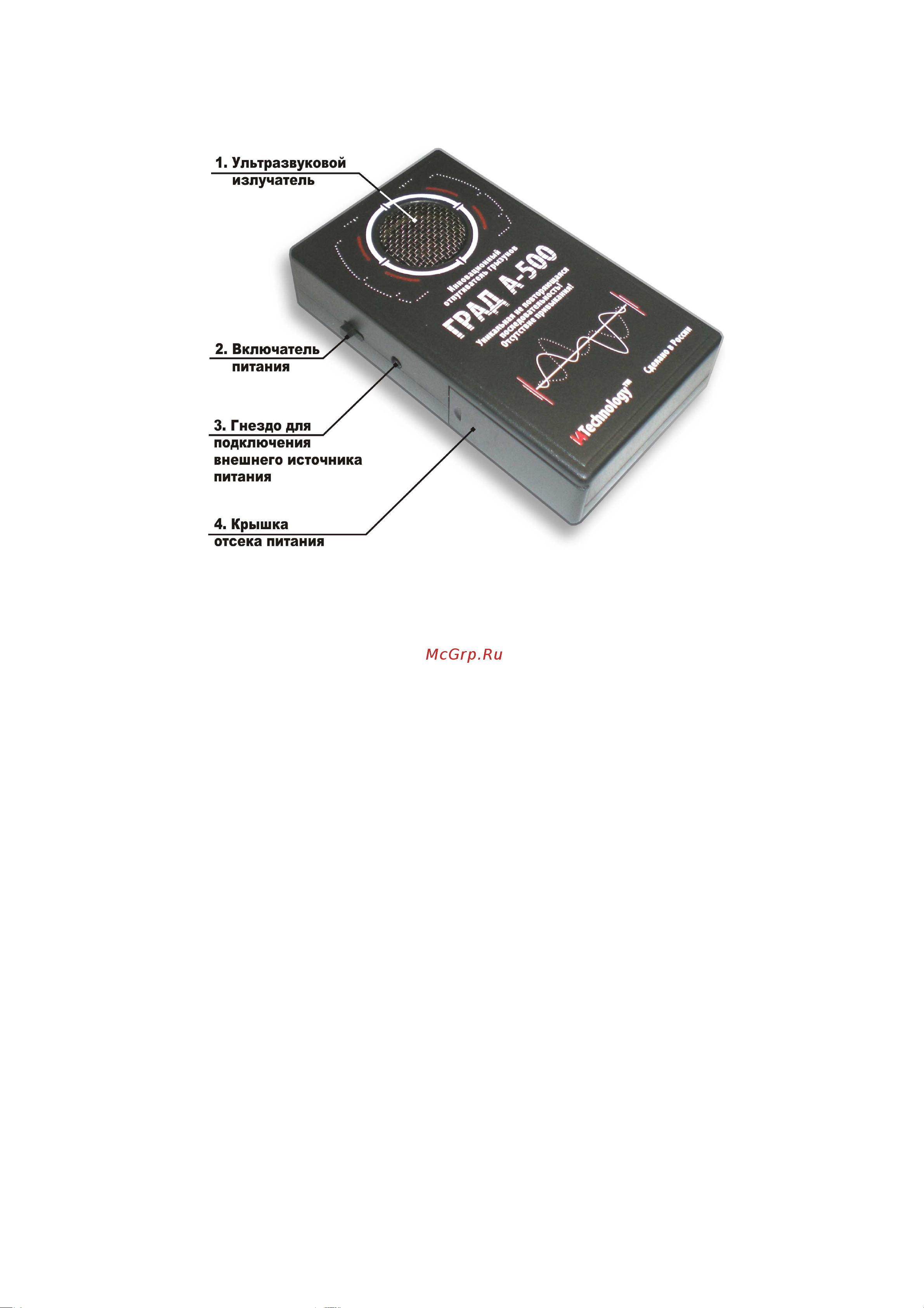

1.3.2 Расположение основных частей изделия представлено на рисунке 2.

Рисунок 2 – расположение основных частей изделия

Изделие состоит из корпуса, изготовленного из ударопрочного пластика ABS поз.1 с расположенными в

нем:

- ультразвуковым излучателем поз.1;

- включателем питания поз.2;

- гнездом для подключения внешнего источника питания поз.3,

- крышкой отсека питания поз. 4.

1.4 Устройство и работа

1.4.1 Принцип действия изделия основан на непереносимости грызунами излучения, генерируемого

изделием в звуковом и ультразвуковом диапазонах. Постоянное изменение параметров излучения

исключает привыкание грызунов к воздействию изделия.

1.4.2 Изделие работает под управлением расположенного в корпусе микроконтроллера с установлен-

ным в нем программным обеспечением.

1.4.3 Питание прибора осуществляется от трех элементов питания типоразмера ААА, или от внешне-

го источника питания с выходным напряжение постоянного тока от 10 до 30 В.

Схема установки элементов питания поз.5 в отсек питания поз.6 показана на рисунке 3.

Подключение внешнего источника питания осуществляется через гнездо поз 3. Полярность гнезда

показана на рисунке 4
