2. Установка внутренней антенны

2.1. Установите внутреннюю антенну на стене

в помещении, в котором необходимо

улучшить связь, как показано на рисунке 5.

2.2. Выбирая место установки внутренней

антенны, постарайтесь обеспечить макси-

мально возможную электромагнитную

развязку между внешней и внутренней антен-

нами. Развязка необходима

для исключения самовозбуждения усилителя

и создания помех базовым станциям опера-

торов сотовой связи.

УСТАНОВКА ОБОРУДОВАНИЯ

TR-900/1800/2100-55-kit

1.5. Прикрутите к задней стенке антенны угловой кронштейн. Установите на него хомут,

как показано на рисунке 4. Разместите антенну на кронштейне, зафиксировав её хомутом.

Стрелка на задней стенке внешней антенны должна быть расположена вертикально.

При установке внешней антенны выше кровли для защиты от попадания молнии исполь-

зуйте заземление и/или грозозащитные компоненты!

1.6. Накрутите один разъём кабельной сборки на высокочастотный разъём внешней антенны.

Второй разъём кабельной сборки накрутите на высокочастотный разъём «ВНЕШНЯЯ АНТЕН-

НА» усилителя.

1.7. Наведите антенну на базовую станцию, найдя положение, при котором уровень сигнала

максимальный. Используйте мобильный телефон для поиска лучшего сигнала сотовой сети.

1.8. Зафиксируйте антенну на кронштейне, затянув гайки хомута. Проложите кабельную сборку

от внешней антенны до усилителя, не допуская резких перегибов.

2.3. Необходимая электромагнитная развязка между антеннами может быть обеспечена следу-

ющим образом:

разместите антенны по разные стороны кровли, стен, перекрытий здания, используя

их экранирующие и поглощающие свойства;

разнесите антенны друг от друга на расстояние не менее 15 метров и направьте их в противо-

положные стороны.

сориентируйте внешнюю и внутреннюю антенны в соответствии с направлениями поляриза-

ции, указанными на этикетках, размещённых на оборотных сторонах антенн.

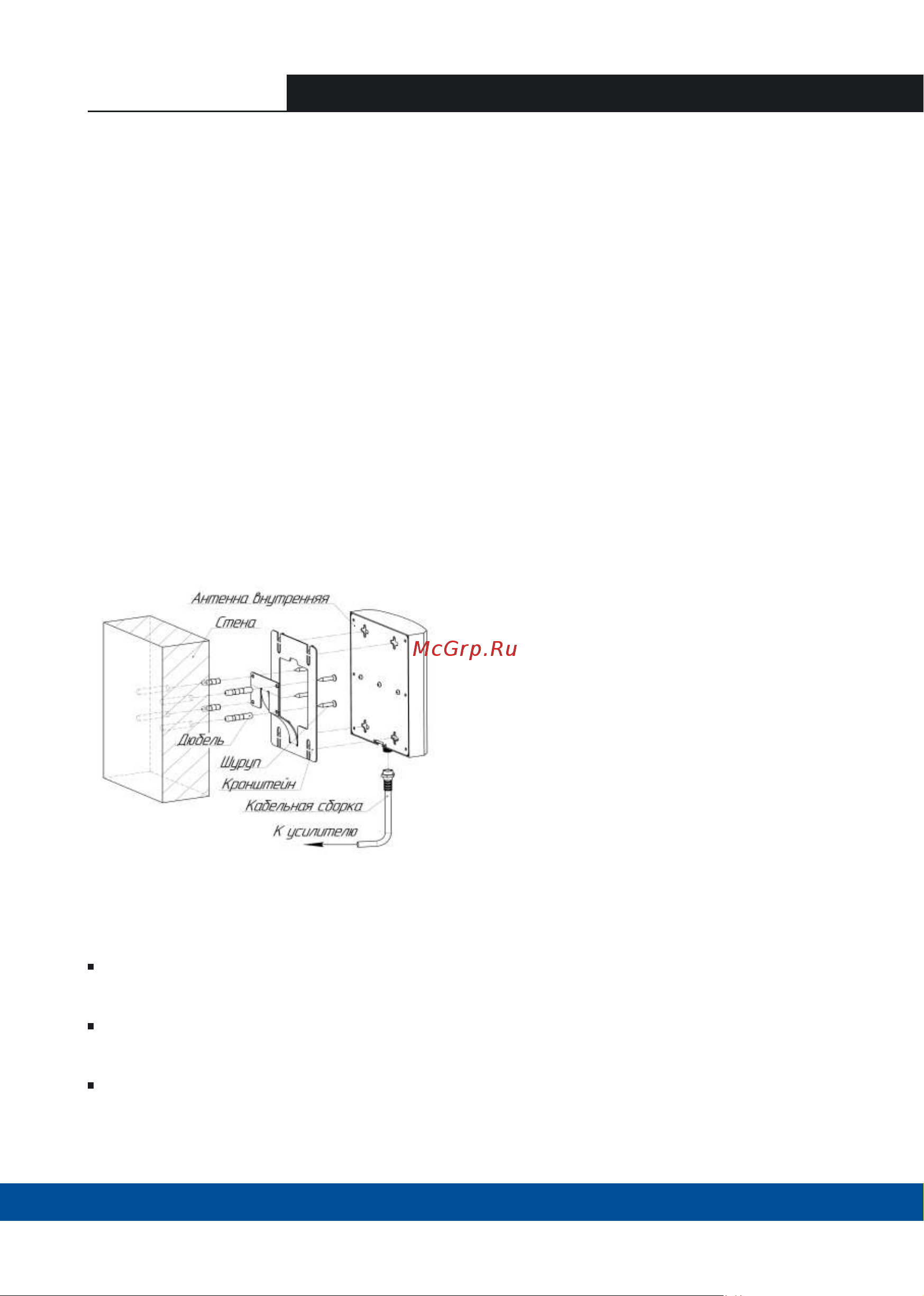

Рисунок 5. Монтаж внутренней антенны
