4
Паспорт-радиатор В.3.00
По окончании монтажа должны быть проведены испытания смонтированного радиатора с со-
ставлением акта ввода радиатора в эксплуатацию.
Не допускается резкое открывание запорных вентилей и задвижек на подводках к радиатору во
избежание гидравлического удара.
Эксплуатация радиатора без проведения испытания не допускается!
Для радиаторов с нижним подкючением (VC), укомплектованных вентильной вставкой Danfoss,
рекомендуются термоголовки: Danfoss RTR-C 013G7070, Danfoss OEM/RTR-C 013G7097, Danfoss
Eco 014G1003. Для радиаторов с нижним подключением (VC), укомплектованных вентильной встав
-
кой М30х1,5, рекомендуется термоголовка с присоединительным размером М30х1,5.

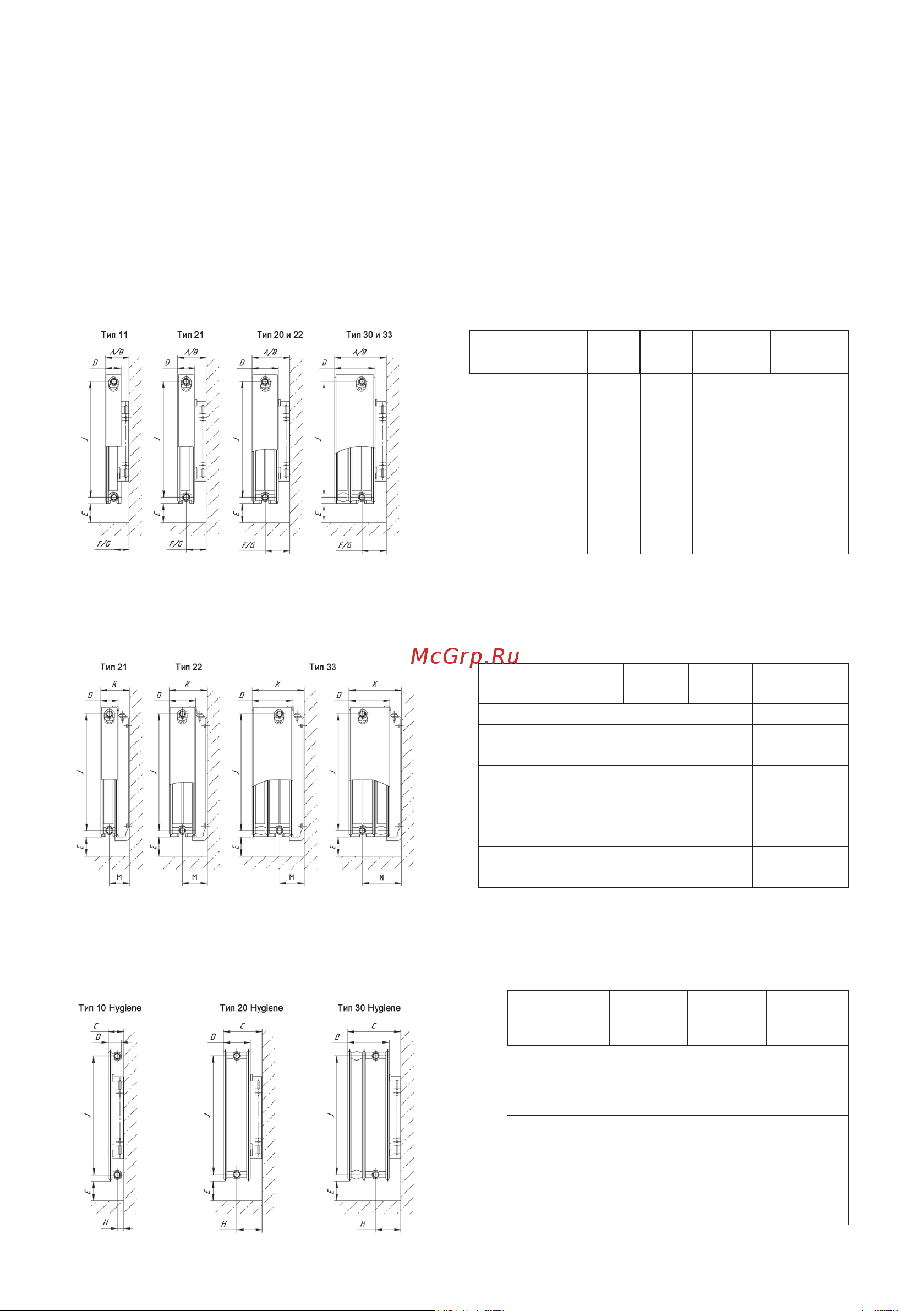

Монтажные размеры при установке радиаторов исполнения Compact (C), Compact Modern
(C М), Valve Compact (VC), Valve Compact Modern (VC М) с креплением hook/standart:
Тип
радиатора
Тип
11
Тип
21
Тип
20 и 22
Тип
30 и 33
А, мм 77 97 132 186
В, мм 92 112 147 201
D, мм 65 68 102 157
Е
не менее, мм
75 85 105 130
F, мм 44 63 80 80
G, мм 59 78 95 95
Монтажные размеры при установке радиаторов исполнения Compact (C), Compact Modern
(C М), Valve Compact (VC), Valve Compact Modern (VC М) с креплением click/universal:
Тип
радиатора
Тип
21
Тип
22
Тип
33
D, мм 68 102 157
Е
не менее, мм
85 105 130
K
не менее, мм
98 132 187
M
не менее, мм
63 80 80
N
не менее, мм
- - 135
Монтажные размеры при установке радиаторов исполнения Compact Hygiene (C H),
Valve Compact Hygiene (VC H) с креплением hook/standart:
Тип
радиатора
Тип
10 Hygiene
Тип
20 Hygiene
Тип
30 Hygiene
C, мм 168 202 257
D, мм 68 102 157
E
не менее,
мм
85 105 130
H, мм 120 145 145
