• Atornillar con firmeza la base del aparato a la pared (Figura nº 6), asegurando que los 4

silent-blocks quedan correctamente colocados entre la base y la pared.

• Realizar la conexión eléctrica de los cables de la alimentación a la regleta del secador

de manos. Conectar los cables correspondientes a las dos fases (N y L) y a la toma de

tierra en los alojamientos correspondientes de la regleta, tal y como indican sus letras

serigrafiadas (Figura nº 7).

• En todo este proceso de acoplamiento de la carcasa a la base se debe tener mucho

cuidado de no dañar el circuito electrónico que se encuentra bajo la tobera del secador

de manos (Figura nº 11)

• También es muy importante asegurarse que la carcasa una vez montada y atornillada

sobre la base tiene el protector de plástico correctamente alojado en la ventana inferior

que tiene forma de “U” invertida (Figura nº 12).

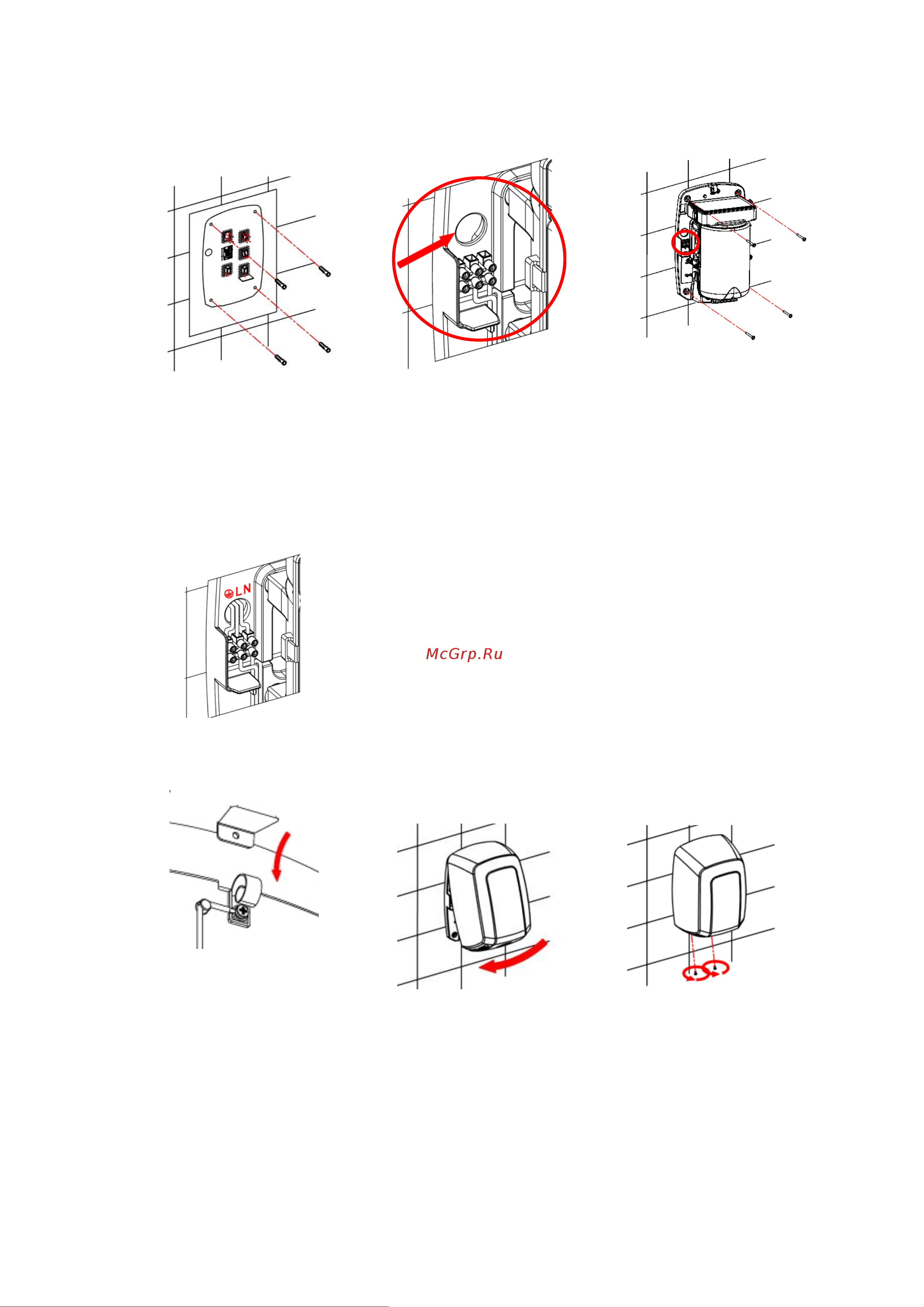

Figura nº 4.

Figura nº 5.

Figura nº 6.

Figura nº 7.

• Al llevar a cabo esta conexión se deben prever medios de

desconexión de la red de alimentación, con una separación de

contacto de al menos 3 mm. (0,12”) en todos los polos. Dichos

medios de desconexión deben ser incorporados a la instalación

fija.

• El secador de manos debe ser instalado únicamente sobre una

superficie cerrada (pared, tabique o similar).

• Colocar cuidadosamente la carcasa en la base del aparato.

Para ello posicionarla de arriba abajo, con una cierta inclinación

sobre la base, de manera que la pestaña de la carcasa se

inserte correctamente en su correspondiente alojamiento de la

base (Figuras nº 8 y nº 9).

• Colocar los tornillos de fijación de la carcasa a la base,

apretándolos con la llave especial suministrada (Figura nº 10).

Figura nº 8.

Figura nº 9.

Figura nº 10.
