Состав изделия:
Болт М8х25
Гайка закладная М8
Защита ЭУР
Кронштейн правый
Кронштейн левый
Шайба 8
4 шт
2 шт
1 шт
1 шт
1 шт
4 шт
24 Нм
Момент затяжкиКол-воНаименование
Инструкция по установке:
1. Снять штатный пыльник.
2. Убрать заглушки и установить гайки закладные М8 в отверстия в позициях (А).
3. Вкрутить болты М8х25 с шайбами 8 в установленные гайки закладные М8
в позициях (А) на 2-3 оборота.
4. Завести кронштейны открытыми пазами на установленные болты М8х25 с шайбами 8
в позициях (А) чтобы расстояние между точками (Б-Б) равнялось 820±3 мм, затянуть.
5. Установить штатный пыльник, штатные болты в позициях (В) закрутить на 2-3 оборота.
6. Просверлить в штатном пыльнике отверстия для кронштейнов в позициях (Б).
7. Установить защиту двигателя: Заднюю часть завести открытыми пазами на
установленные штатные болты в позициях (В), Переднюю часть закрепить
болтами М8х25 с шайбами 8 к кронштейнам в позициях (Б).
8. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
Free
2023-
ВСЕ
ВСЕ
ВСЕ
Voyah
Б
Гайка закладная М8

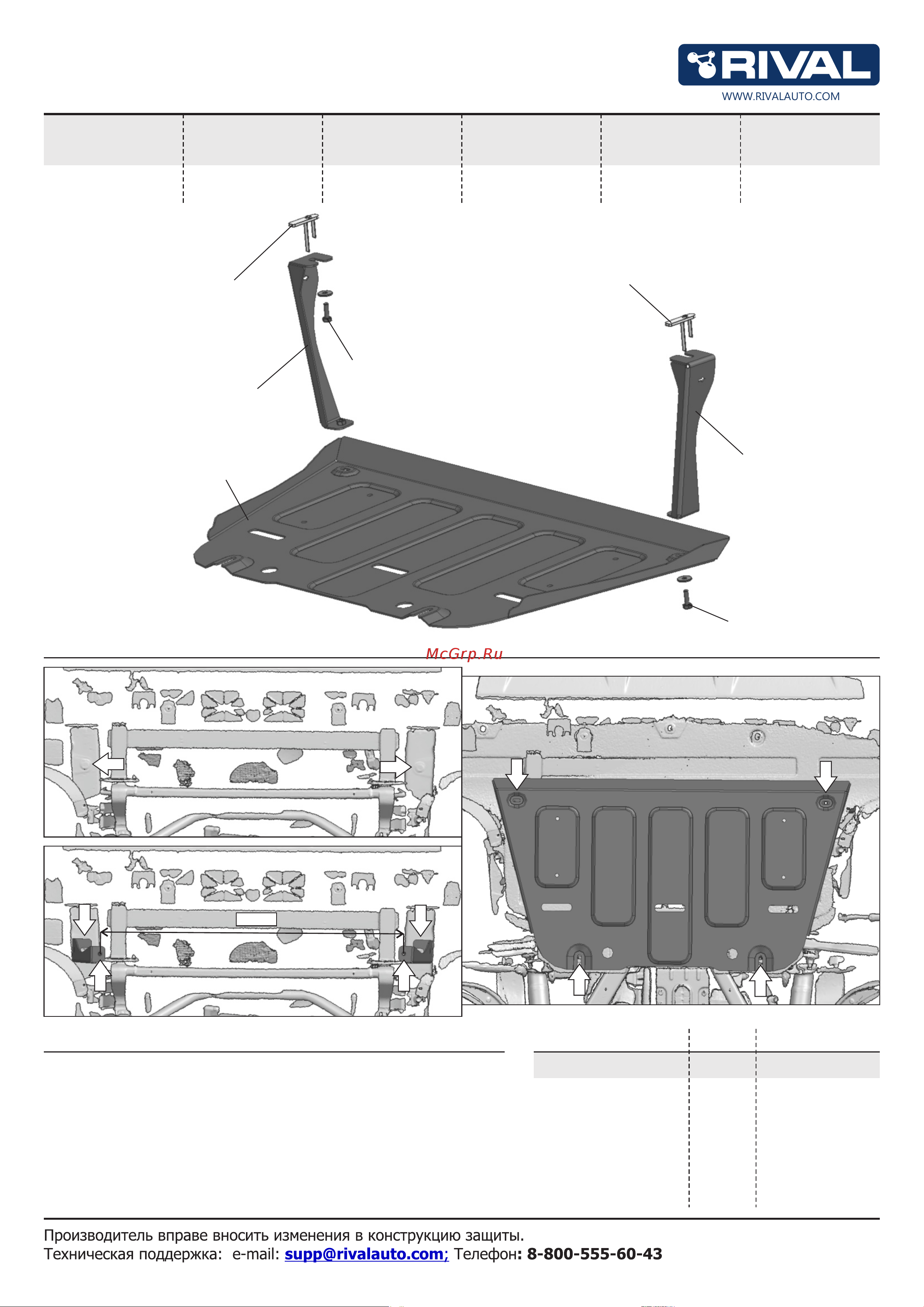

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ЭУР
333.9303.1
WWW.RIVALAUTO.COM
Б
А
Шайба 8
Болт М8х25
Защита ЭУР
А
В
В
Б
Гайка закладная М8
Шайба 8
Болт М8х25
А
А
Б
Кронштейн
правый
Кронштейн
левый
820±3
