10

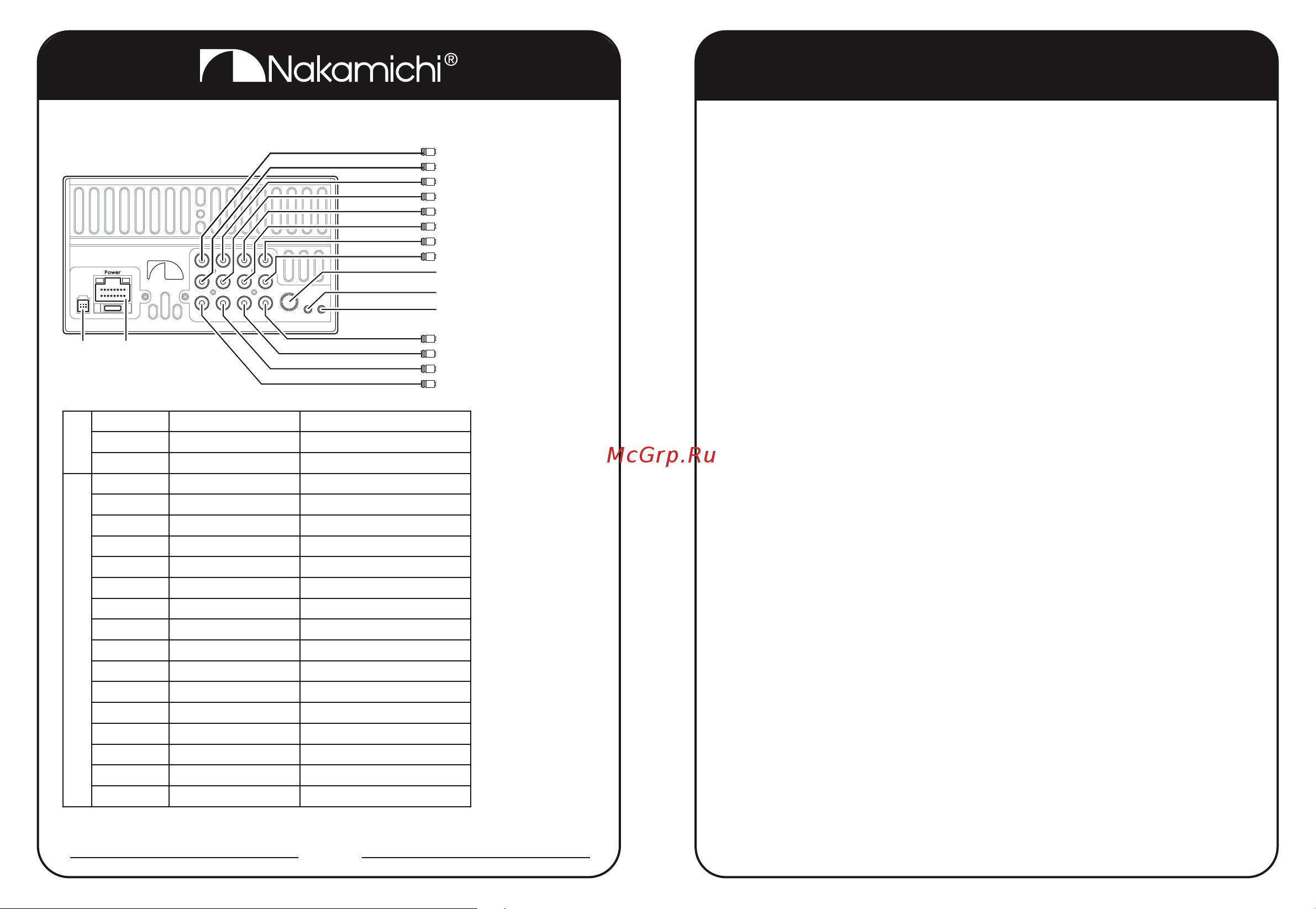

СХЕМА ПОДКЛЮЧЕНИЯ

A

GND Черный Масса –

BRAKE Зеленый Стояночный тормоз

Front CAM Красный Фронтальная камера +12V

B

GND Черный Масса –

B+ Желтый Аккумулятор +12V

ACC Красный ACC +12V

ILL Оранжевый Подсветка

REVERSE Розовый-черный Задний ход +12V

SWC1 Коричневый-черный Кнопки руля 1

SWC2 Коричневый Кнопки руля 2

Antenna Синий Включение антенны +12V

FR+ Серый Передний правый +

FR- Серый/черный Передний правый –

RL+ Зеленый Задний левый+

RL- Зеленый/черный Задний левый –

FL+ Белый Передний левый +

FL- Белый/черный Передний левый –

RR+ Фиолетовый Задний правый +

RR- Фиолетовый/черный Задний правый -

SUB-OUT R-CAM F-CAM V-IN

RR-OUT FR-OUT R-IN V-OUT1

RL-OUT FL-OUT L-IN V-OUT2

ANT

SWI MIC

Выход сабвуфера

Аудио-выход задний правый

Вход камеры заднего вида

Аудио-вход передний правый

Вход фронтальной камеры

Аудио-вход правый канал

Видео-вход

Видео-выход 1

Антенна радио

Видео-выход 2

Аудио-вход левый канал

Аудио-выход передний левый

Аудио-выход задний левый

A B

Кнопки руля

Вход внешнего микрофона
