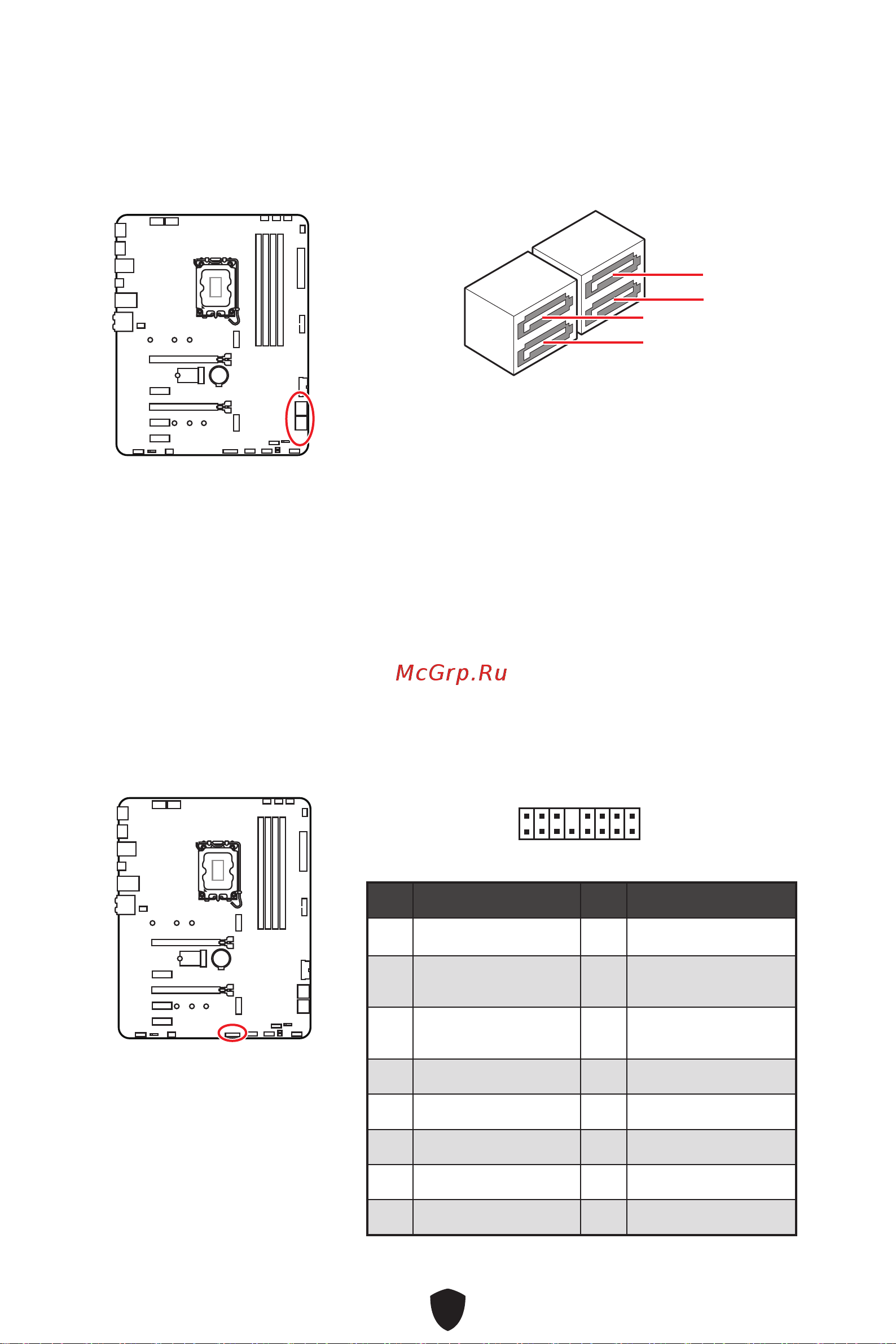

SATA5~8: SATA 6Gb/sコネクター

これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一

つのSATAデバイスを接続できます。

SATA5

SATA7

SATA6

SATA8

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが

あります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ

ーボードにはストレートタイプのコネクタを接続されることをお薦めします。

JTBT1: Thunderbolt追加カードコネクター

このコネクターは追加のThunderbolt I/Oカードを接続します。

2 16

ピン信号名ピン信号名

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

TBT_CIO_PLUG_

EVENT#

4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
