30

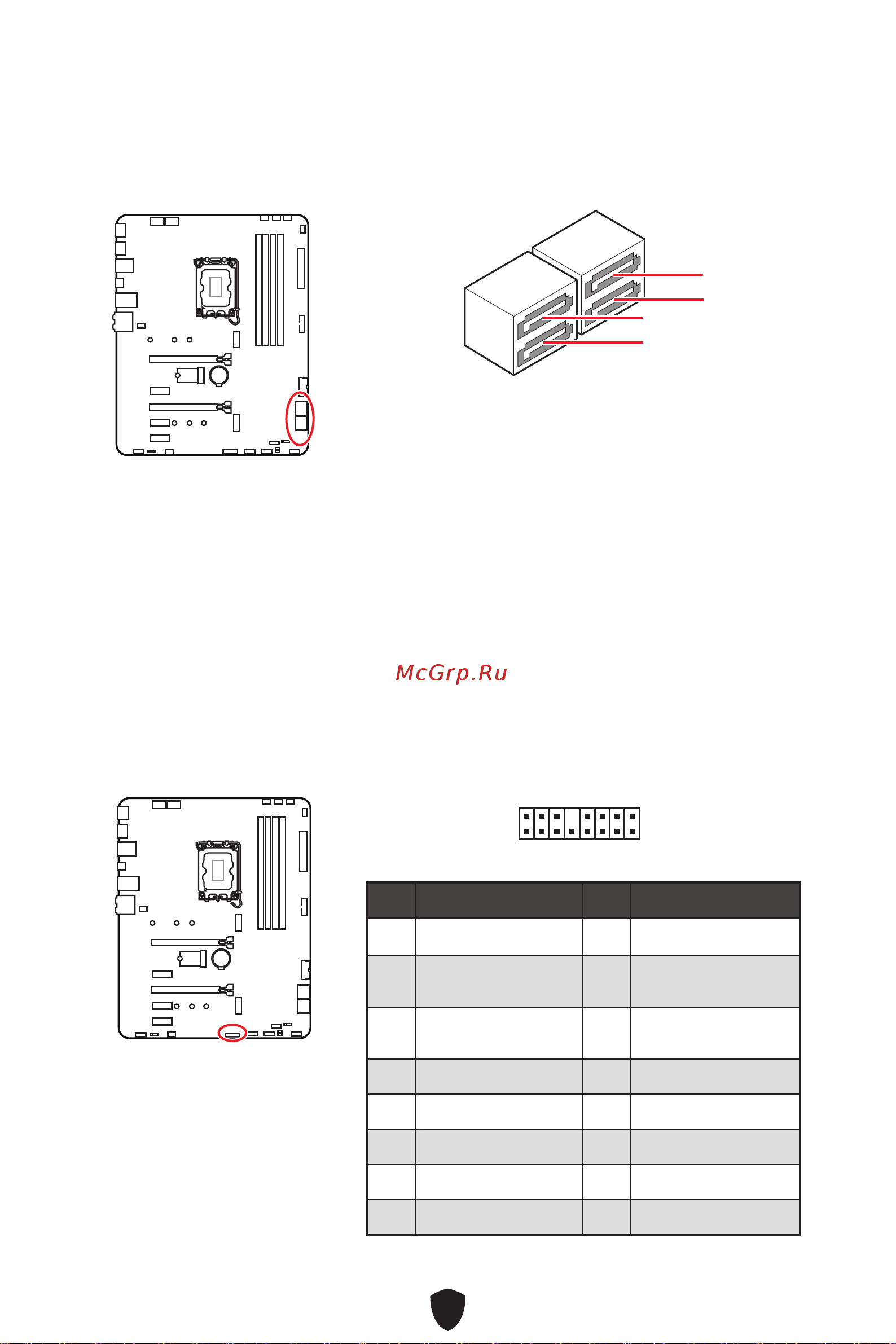

SATA5~8: SATA 6Gb/s 插孔
這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。
SATA5
SATA7
SATA6
SATA8
⚠
重要
∙
SATA 排線不可摺疊超過 90 度,以免傳輸資料時產生錯誤。
∙
SATA 排線兩端接頭外觀相似,建議將平頭端接到主機板,以節省空間。
JTBT1: Thunderbolt 擴充卡接頭
此接頭用於連接 Thunderbolt I/O 擴充卡。
1
2 16
15
接腳 訊號名稱 接腳 訊號名稱
1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ
3
TBT_CIO_PLUG_
EVENT#
4 TBT_S0IX_ENTRY_ACK
5 SLP_S3#_TBT 6
TBT_PSON_
OVERRIDE_N
7 SLP_S5#_TBT 8 No Pin
9 Ground 10 SMBCLK_VSB
11 DG_PEWAKE# 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_CARD_DET_R# 16 PD_IRQ#
