34

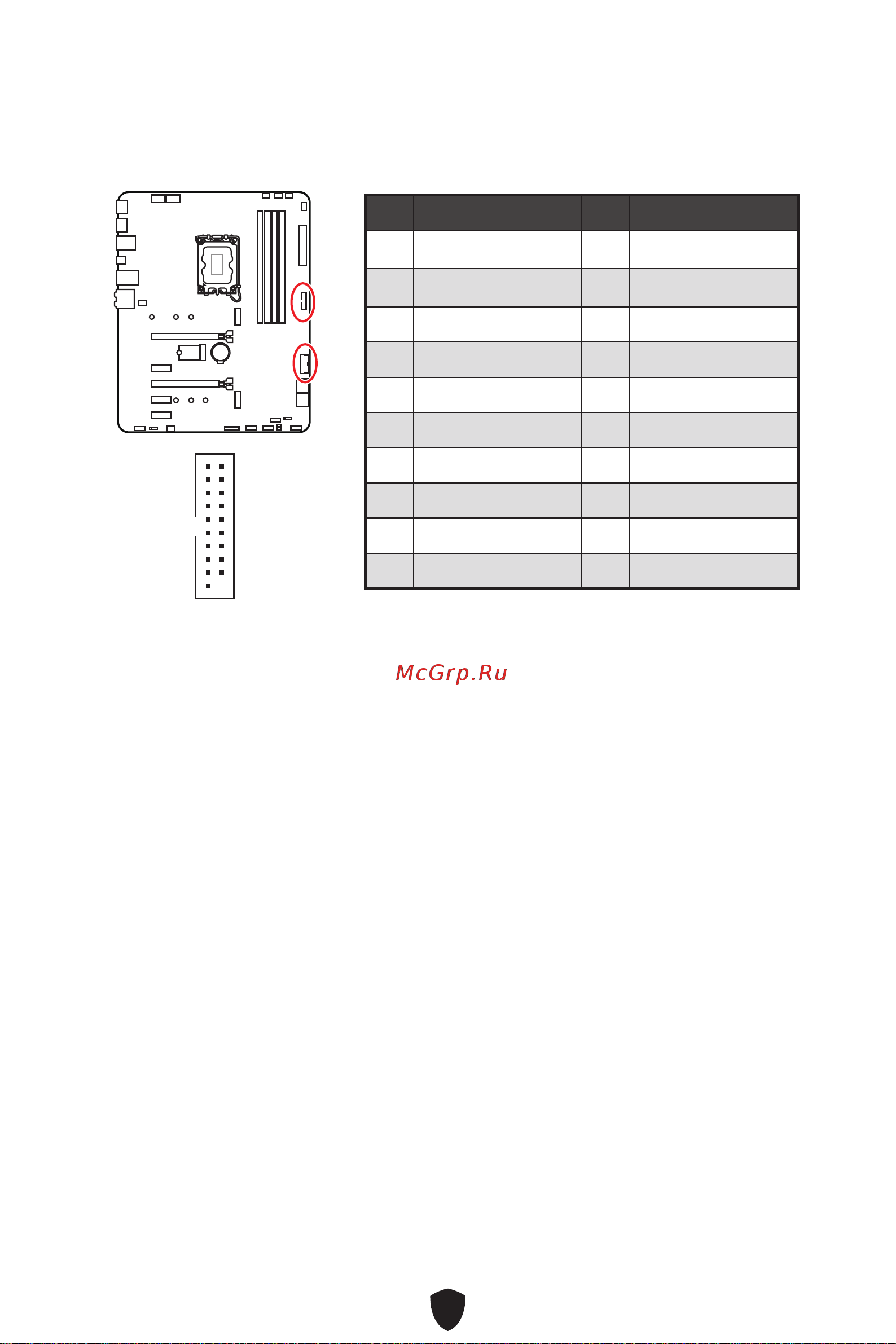

JUSB3~4: USB 3.2 Gen 1 接頭
這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。
⚠
重要
請注意，電源和接地接腳必須正確連接，以免造成組件受損。
接腳 訊號名稱 接腳 訊號名稱
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1
10 11
20
