32

⚠

注意

确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

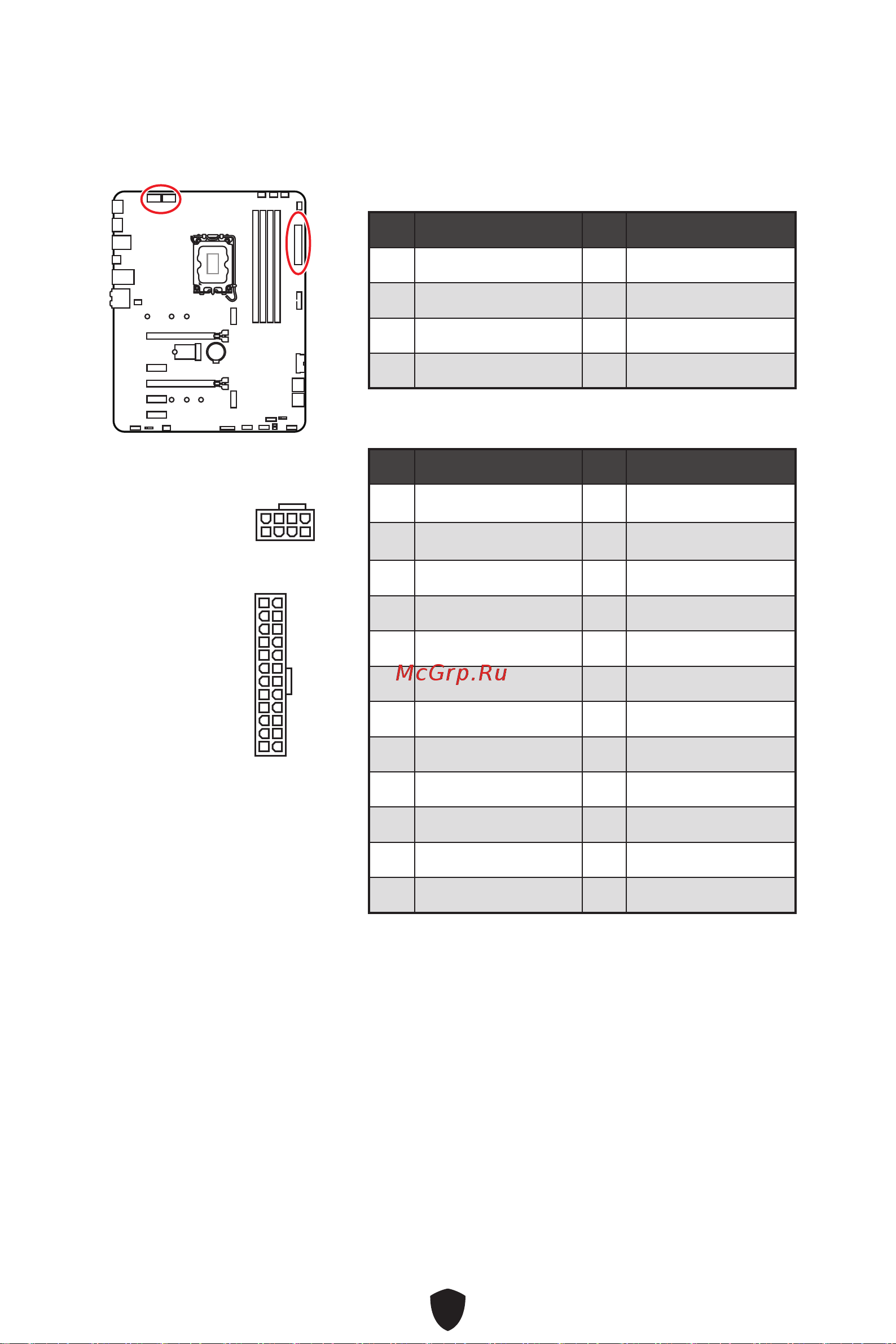

CPU_PWR1~2, ATX_PWR1: 电源接口

这些接口允许您连接一个 ATX 电源供应器。

CPU_PWR1~2

针脚信号名称针脚信号名称

1 Ground 2 Ground

3 Ground 4 Ground

5 +12V 6 +12V

7 +12V 8 +12V

ATX_PWR1

针脚信号名称针脚信号名称

1 +3.3V 2 +3.3V

3 Ground 4 +5V

5 Ground 6 +5V

7 Ground 8 PWR OK

9 5VSB 10 +12V

11 +12V 12 +3.3V

13 +3.3V 14 -12V

15 Ground 16 PS-ON#

17 Ground 18 Ground

19 Ground 20 Res

21 +5V 22 +5V

23 +5V 24 Ground

5

4 1

8

CPU_PWR1~2

24

131

12

ATX_PWR1
