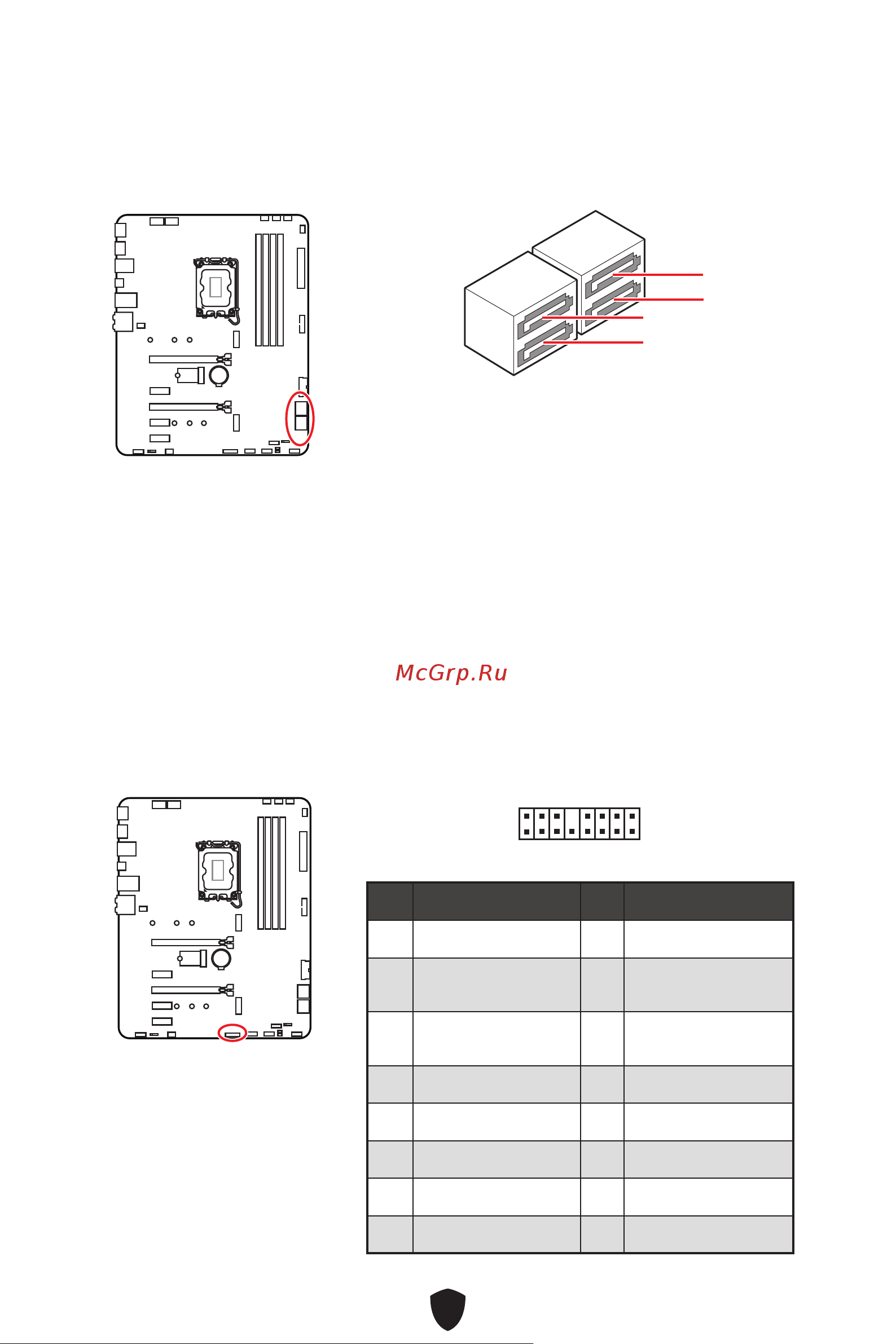

SATA5~8: SATA 6Gb/s Anschlüsse

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro

Anschluss kann ein SATA Gerät angeschlossen werden.

SATA5

SATA7

SATA6

SATA8

⚠

Wichtig

∙

Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die

Folge sein.

∙

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

flachen Stecker auf dem Motherboard einstecken.

JTBT1: Anschluss für Thunderbolt-Erweiterungskarte

Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-

Erweiterungskarte anschließen.

2 16

Pin Signalname Pin Signalname

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

TBT_CIO_PLUG_

EVENT#

4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
