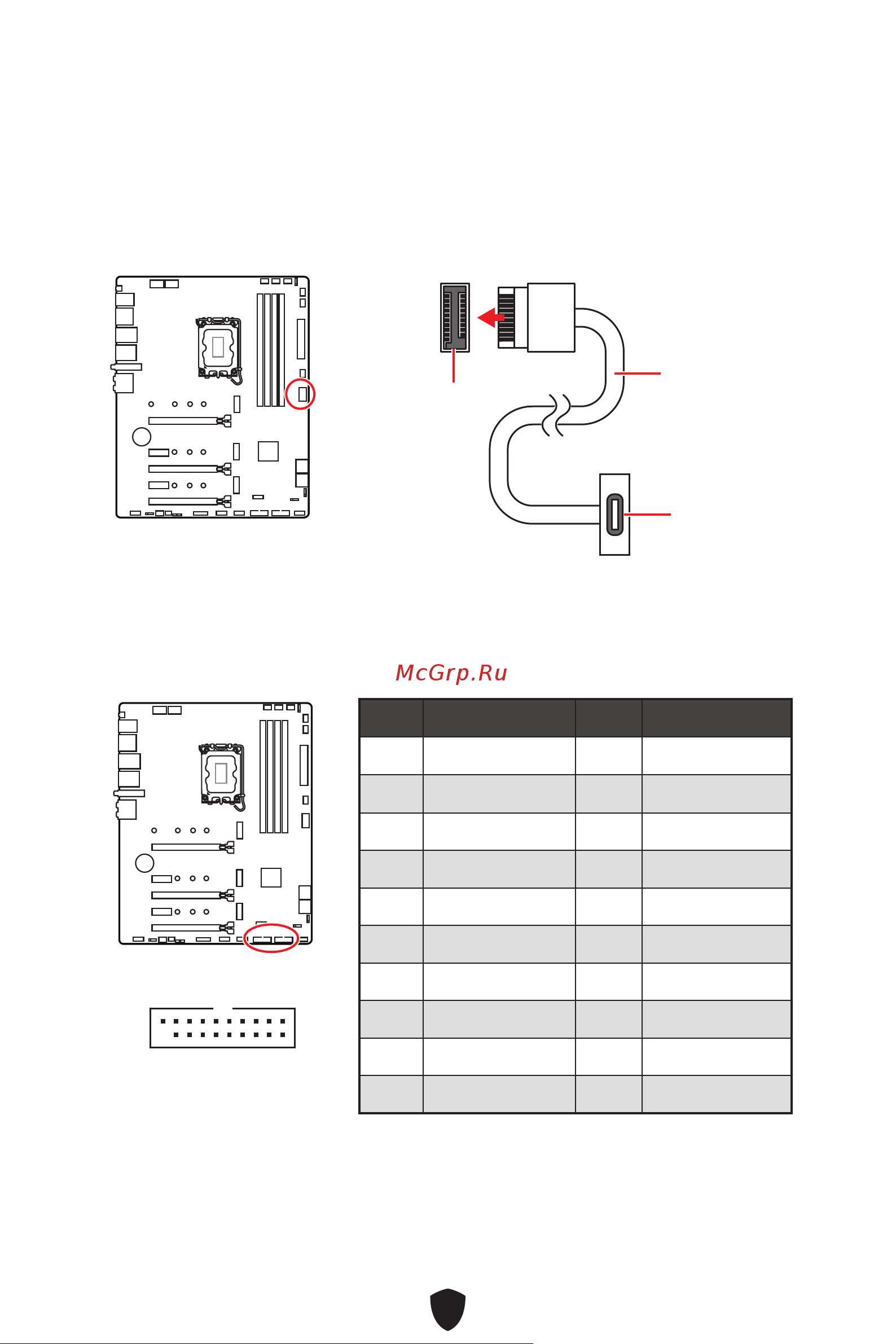

JUSB3~4 : Connecteurs USB 3.2 Gen 1

Ces connecteurs vous permettent de connecter les ports USB 3.2 Gen 1 5 Gb/s sur le

panneau avant.

⚠

Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

pour éviter d’endommager la carte mère.

JUSB5 : Connecteur USB 3.2 Gen 2 Type-C du panneau

avant

Ce connecteur vous permet de connecter le connecteur USB 3.2 Gen 2 10 Gb/s Type-C

sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une

excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher

dans le bon sens.

JUSB5

Câble USB Type-C

Port USB Type-C

sur le panneau

avant

Broche Nom de signal Broche Nom de signal

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

1 10

1120
