BAT1 : Pile CMOS

Si la pile CMOS est déchargée, l’heure dans le BIOS sera réinitialisée et les données

de configuration du système seront perdues. Dans ce cas, vous devez remplacer la

pile CMOS.

AVERTISSEMENT

GARDER HORS DE PORTÉE DES ENFANTS

∙

L’ingestion peut entraîner des brûlures chimiques, une perforation des

tissus mous, voire la mort.

∙

Des brûlures graves peuvent survenir dans les 2 heures suivant l’ingestion.

∙

Si vous pensez que des piles ont été avalées ou placées à l’intérieur d’une

partie du corps, consultez immédiatement un médecin.

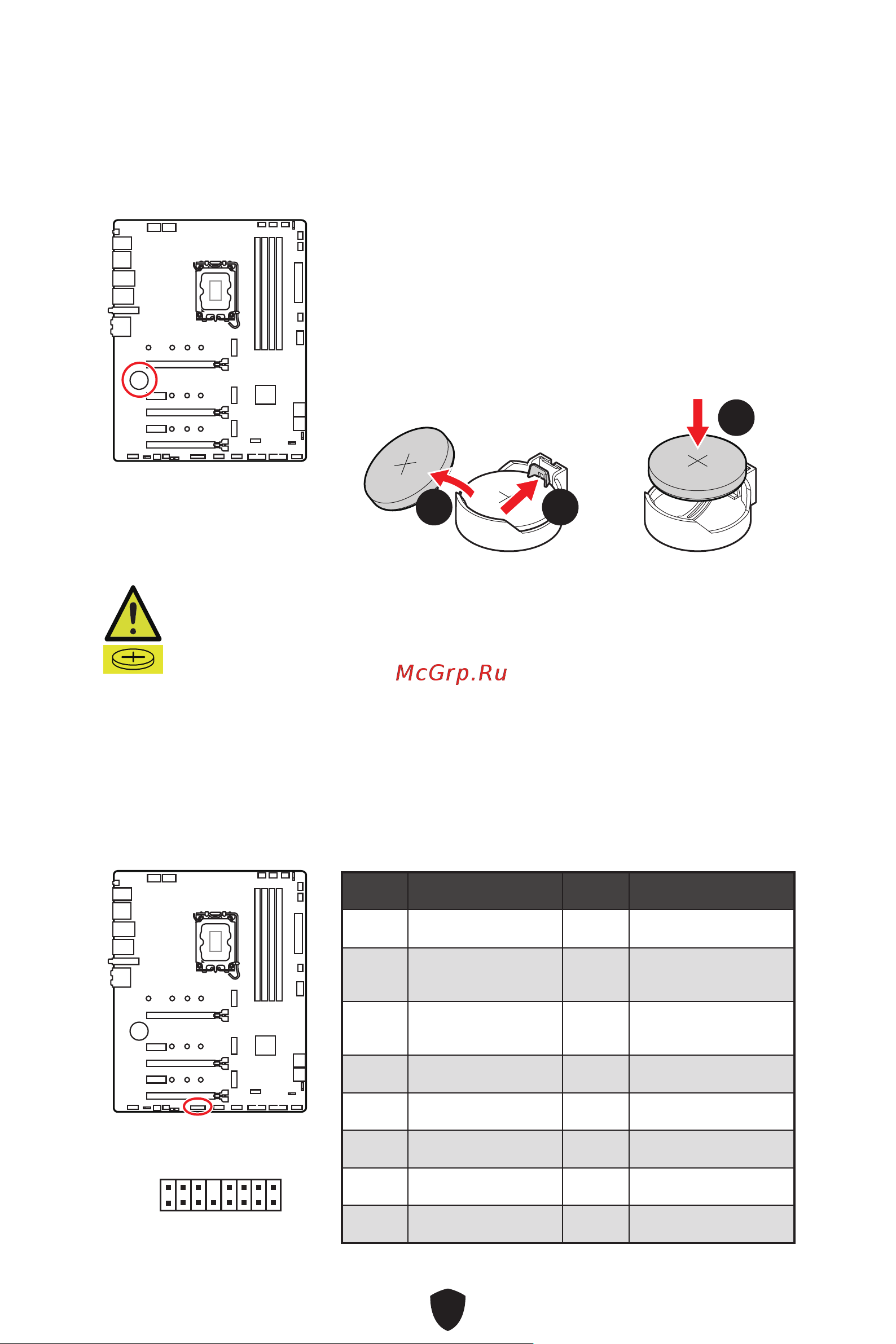

Remplacement de la pile CMOS

1. Poussez le clip de retenue pour libérer la pile.

2. Retirez la pile du socket.

3. Installez la nouvelle pile bouton CR2032 avec le

signe + vers le haut. Assurez-vous que la pile est

fermement maintenue par le dispositif de retenue.

1122

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.

2 16

Broche Nom de signal Broche Nom de signal

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

TBT_CIO_PLUG_

EVENT#

4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
