BAT1: Батарейка CMOS

Если батарейка CMOS разрядится, время в BIOS будет сброшено, а данные

конфигурации системы будут потеряны. В этом случае необходимо заменить

батарейку CMOS.

Предупреждение

Храните в недоступном для детей месте

∙

Проглатывание батарейки может привести к ожогам, перфорации мягких

тканей и смерти.

∙

Сильные ожоги могут возникать в течение 2 часов после проглатывания.

∙

Если вы считаете, что батарейки могли быть проглочены или помещены

в любую часть тела, немедленно обратитесь за медицинской помощью.

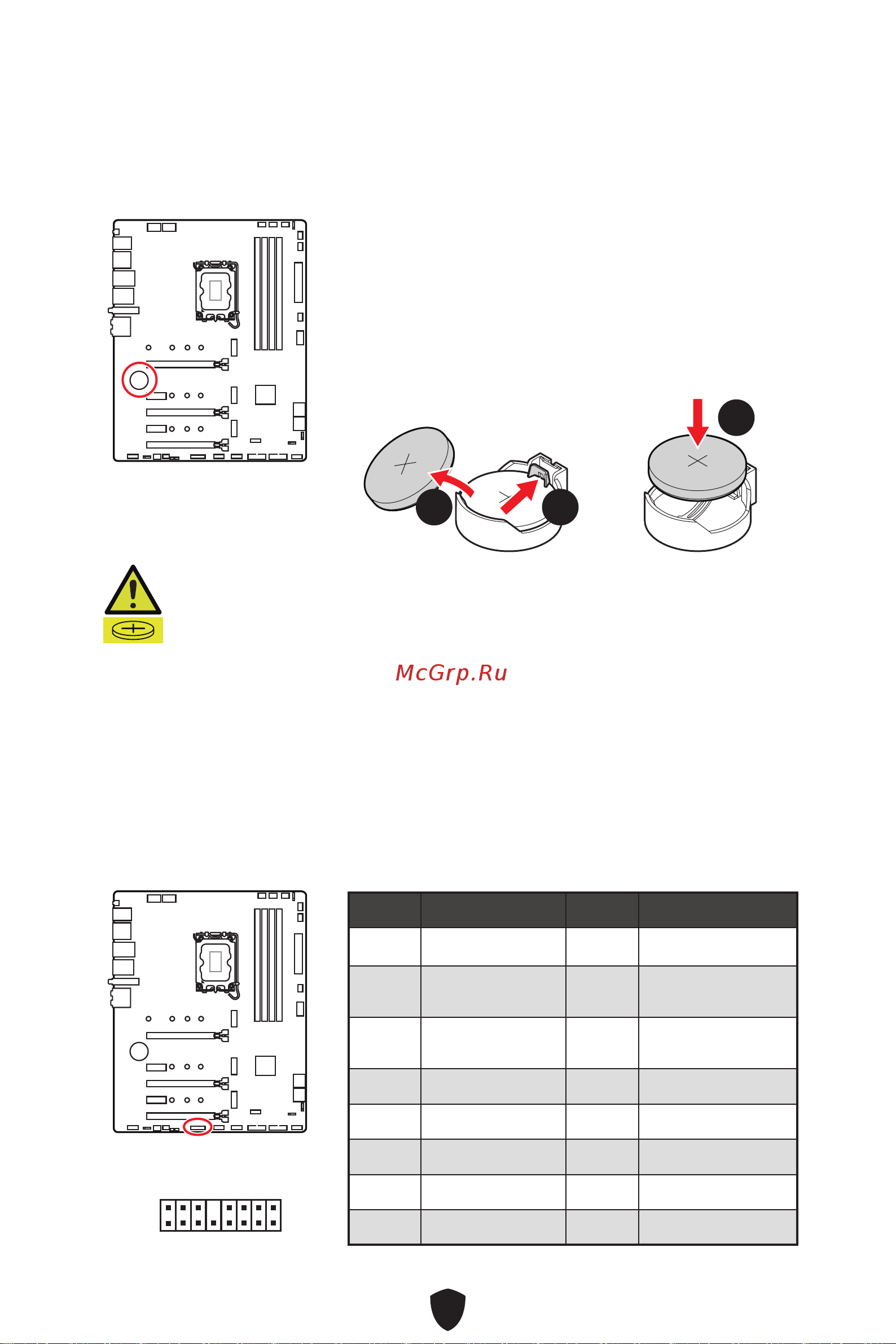

Замена батарейки CMOS

1. Нажмите на фиксатор, чтобы освободить

батарейку.

2. Извлеките батарейку из гнезда.

3. Установите новую батарейку CR2032 знаком

«+» вверх. Убедитесь, что фиксатор надежно

удерживает батарейку в гнезде.

1122

JTBT1: Разъем для подключения карты расширения

Thunderbolt

Данный разъем предназначен для подключения карты расширения с интерфейсом

Thunderbolt.

2 16

Контакт Название сигнала Контакт Название сигнала

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

TBT_CIO_PLUG_

EVENT#

4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
