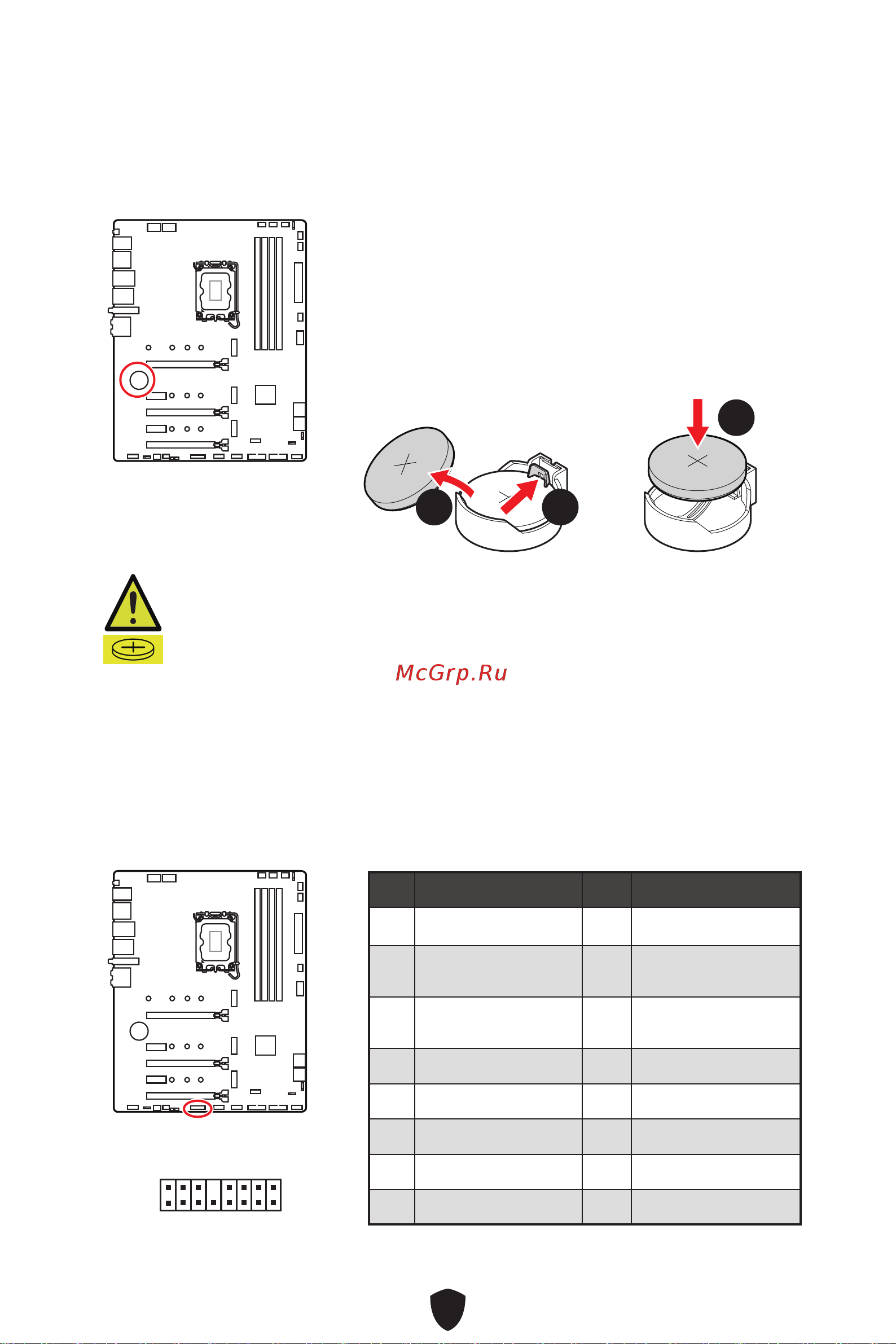

BAT1： CMOSバッテリー

CMOSバッテリーが切れている場合、BIOSの時刻設定がリセットされ、システムの設定が失

われます。その場合、CMOSバッテリーの交換が必要となります。

警告

子どもの手の届かないところに保管してください。

∙

電池を飲み込むことで、化学やけど、軟部組織の穿孔、および死亡につながる可

能性があります。

∙

重度のやけどは摂取後2時間以内に起こります。

∙

電池を飲み込んだり、体の中に入れたりした可能性がある場合は、すぐ医師に相

談してください。

CMOSバッテリーの交換

1. リテーナークリップを押してボタン電池を外します。

2. ソケットからボタン電池を取り外します。

3. +マークを上にして新品のCR2032ボタン電池を取り付け

ます。ボタン電池がしっかりとリテーナーに固定されてい

ることを確認してください。

1122

JTBT1: Thunderbolt追加カードコネクター

このコネクターは追加のThunderbolt I/Oカードを接続します。

2 16

ピン信号名ピン信号名

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

TBT_CIO_PLUG_

EVENT#

4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
