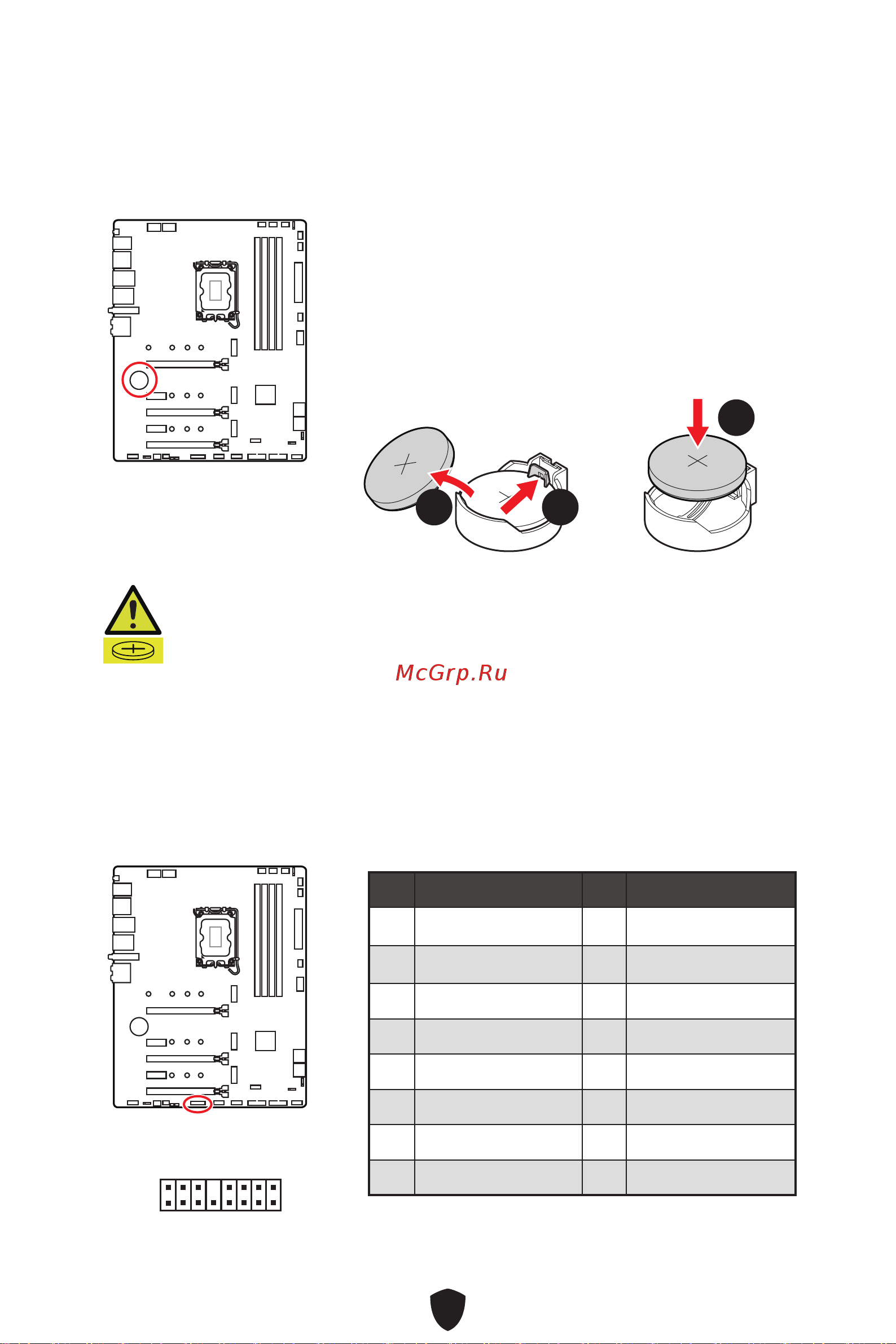

BAT1： CMOS 電池

如果 CMOS 電池電量不足，BIOS 中的時間將被重置，且系統設定資料將會流失。在此情況

下，您需要更換 CMOS 電池。

警告

避免兒童接觸

∙

吞嚥會導致化學灼傷、軟組織穿孔，可能會危及生命安全。

∙

嚴重的灼傷可能會在吞嚥後的 2 小時內發生。

∙

如果您認爲電池可能被吞嚥或放置在身體的任何部位，請立即就醫。

更換 CMOS 電池

1. 按壓卡扣以彈出電池。

2. 從腳座上取下電池。

3. 安裝新的 CR2032 鈕扣電池，+ 標誌向上。請確認固定卡

扣已將電池牢牢固定。

1122

JTBT1: Thunderbolt 擴充卡接頭

此接頭用於連接 Thunderbolt I/O 擴充卡。

2 16

接腳訊號名稱接腳訊號名稱

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6 TBT_PSON_OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
