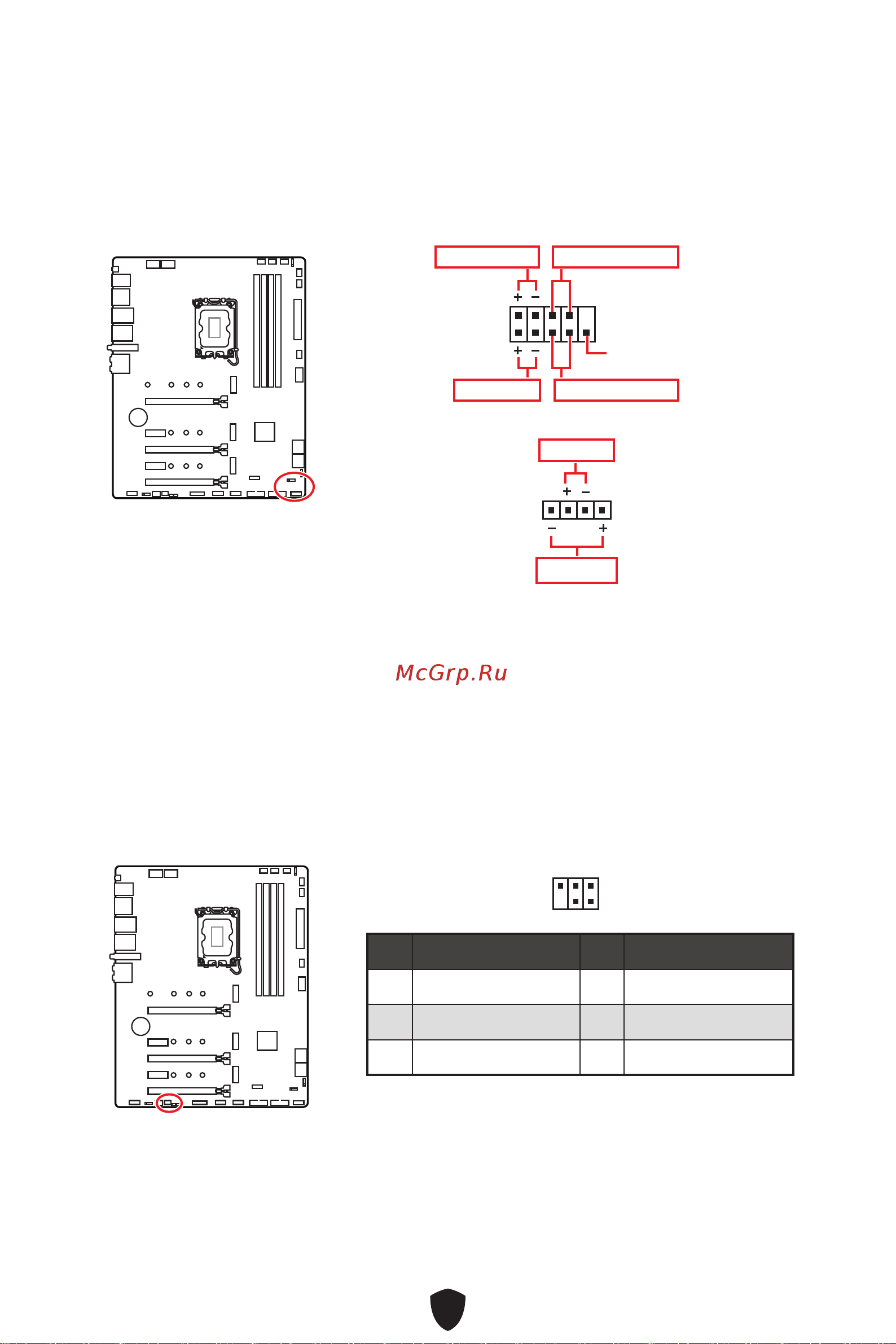

JFP1, JFP2: 前置面板接口
JFP1 接口控制 PC 机箱 / 机箱上的电源开启、电源重启和 LED。电源开关 / 重启开关接头
允许您连接电源按钮 / 重启按钮。电源 LED 接头连接到 PC 机箱上的 LED 灯,HDD LED
接头指示硬盘的活动。JFP2 接口用于蜂鸣器和扬声器。要将电缆从 PC 机箱连接到正确的
引脚,请参考以下图示。
1
2 10
9
Power LED
Reserved
Power Switch
JFP1
Reset SwitchHDD LED
1
JFP2
Buzzer
Speaker
⚠
注意
请注意,Power LED 和 HDD LED 有正负极连接,您需要将电缆连接到主板上对应的正负
极端口。否则,LED 将无法正常工作。
JDASH1 : 调试控制器接口
此接口用于连接可选的调试控制器模块。
针脚 信号名称 针脚 信号名称
1 No Pin 2 NC
3
MCU_SMB_SCL_M
4 MCU_SMB_SDA_M
5 VCC5 6 Ground
1
2
5
6
