BAT1： CMOS 电池

如果 CMOS 电池电量耗尽，BIOS 中的时间将被重置，系统配置数据将丢失。在这种情况

下，您需要更换 CMOS 电池。

警告

请将本品放在儿童不能接触的地方

∙

吞咽会导致化学灼伤，软组织穿孔，甚至死亡。

∙

摄入后 2 小时内可发生严重灼伤。

∙

如果您认为电池可能被吞食或放置在身体的任何部位，请立即就医。

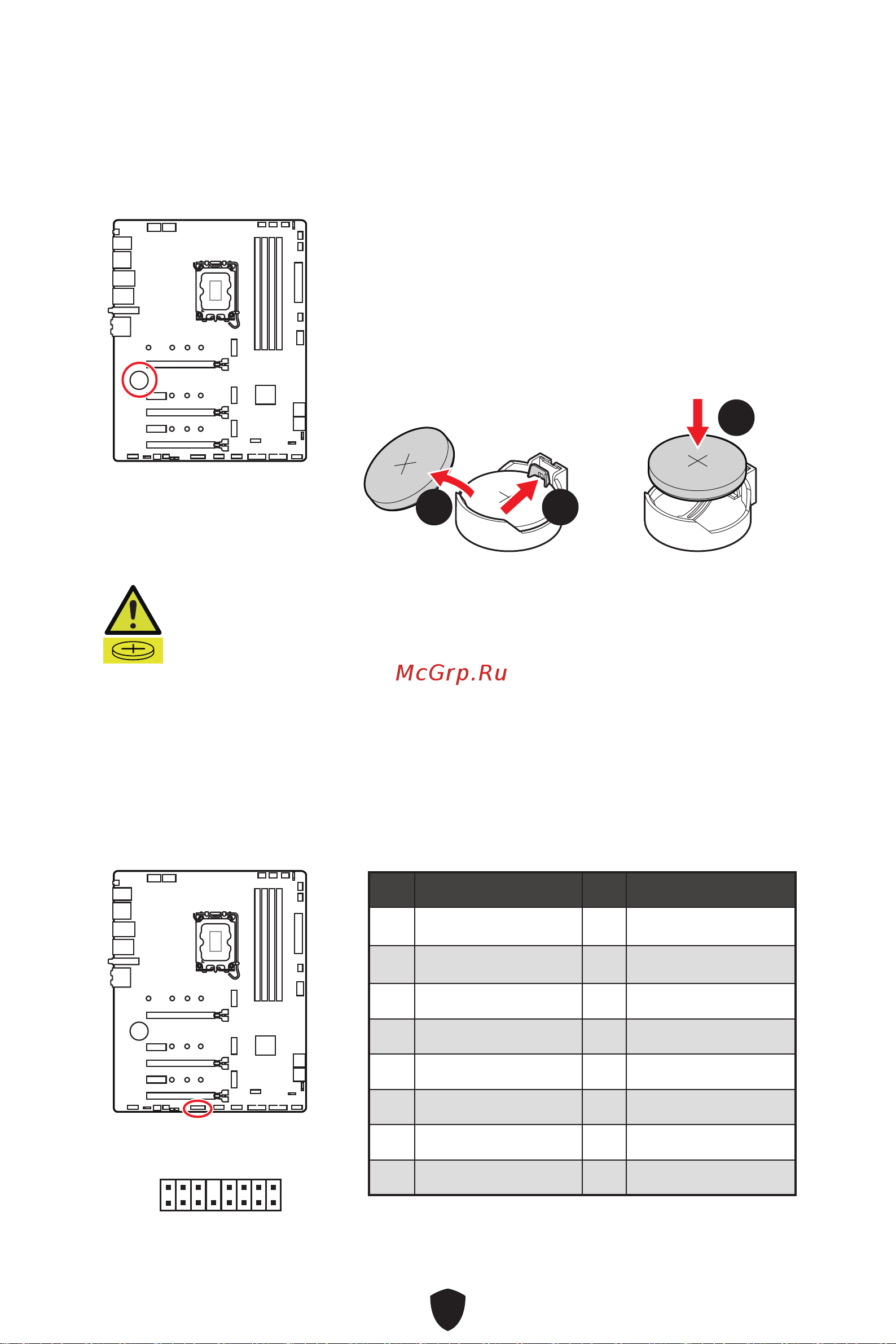

更换 CMOS 电池

1. 推动固定夹以释放电池。

2. 从底座中移除电池。

3. 安装新的 CR2032 纽扣电池，+ 符号朝上。确保固定器牢

固地固定电池。

1122

JTBT1: Thunderbolt 附加卡接口

此接口允许您连接附加的 Thunderbolt I/O 卡。

2 16

针脚信号名称针脚信号名称

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6 TBT_PSON_OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
