JUSB3~4: USB 3.2 Gen 1 Anschlüsse

Mit diesen Anschlüsse können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem

Frontpanel verbinden.

⚠

Wichtig

Bitte beachten Sie, dass Sie die mit „Stromführende Leitung“ und „Erdleitung“

bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden

kommen.

JUSB5: USB 3.2 Gen 2 Typ-C Frontplattenanschluss

Mit diesem Anschluss können Sie den USB 3.2 Gen 2 10 Gbit/s Typ-C Anschluss

auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres

Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden

Ausrichtung verbinden.

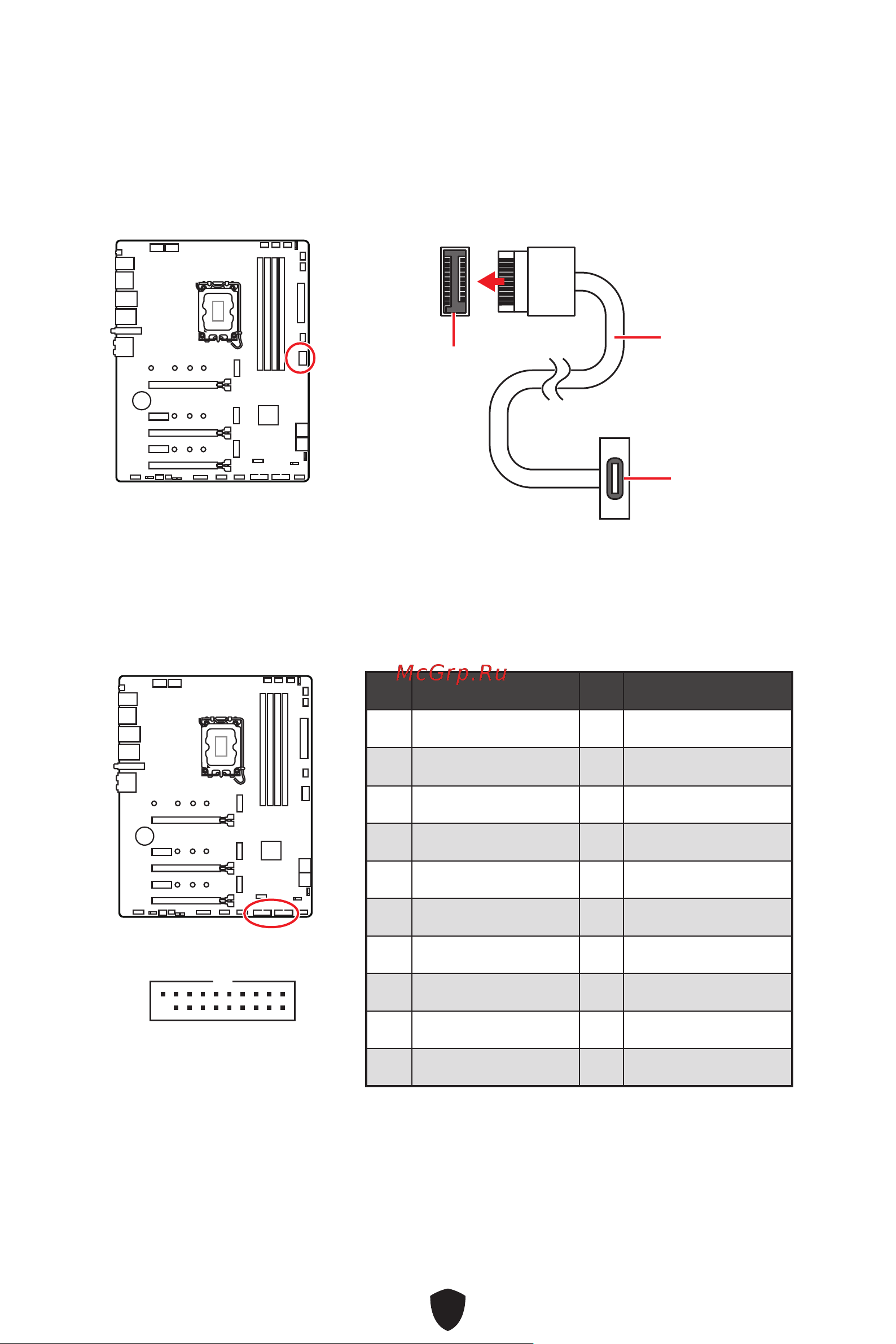

JUSB5

USB Typ-C Kabel

USB Typ-C

Anschluss auf dem

Frontpanel

Pin Signalname Pin Signalname

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

1 10

1120
