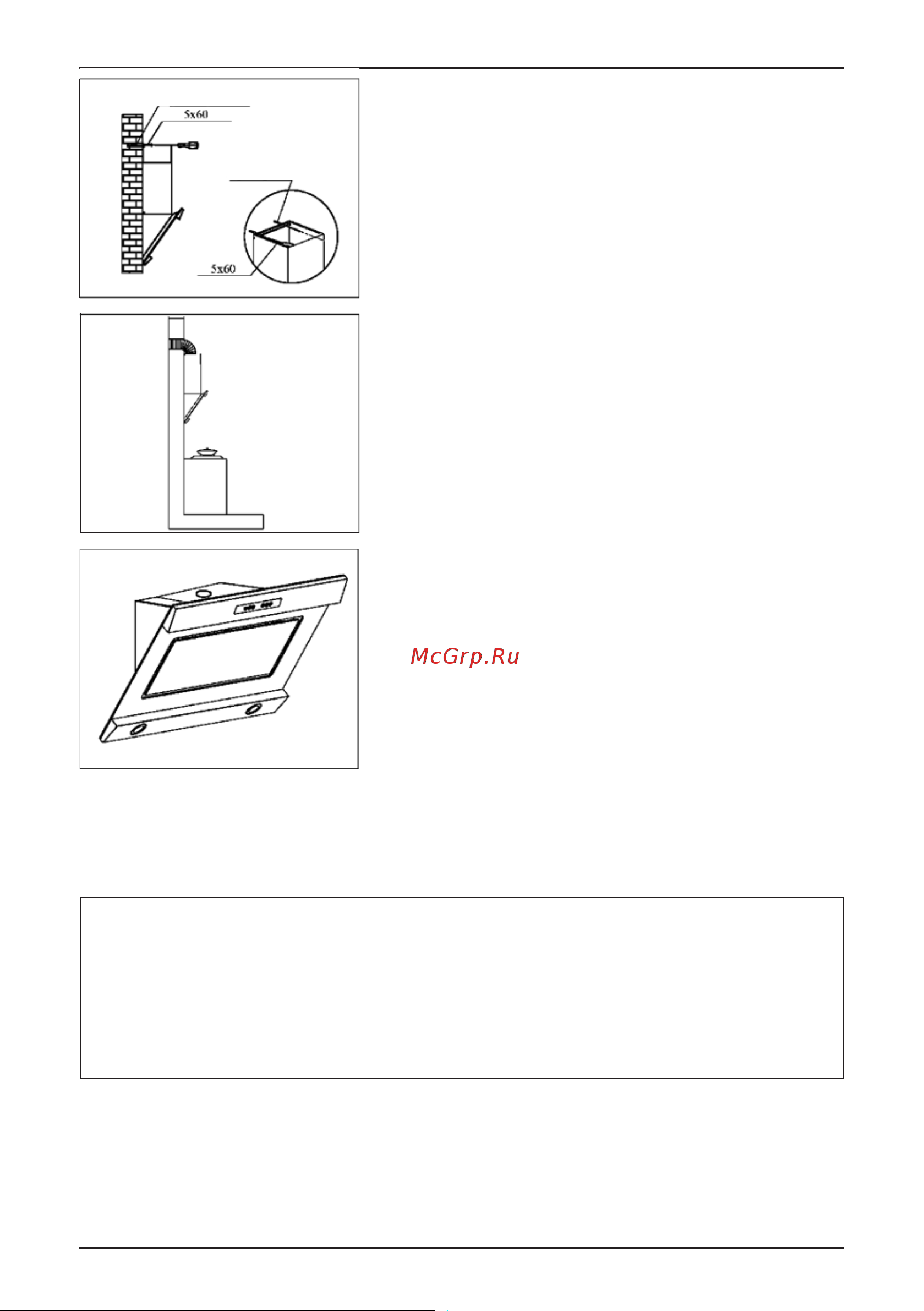

Шаг 7:

Подвесьте вытяжку на саморезы (A, B, C, D), выровняйте её по

горизонту и затяните саморезы отверткой.

Шаг 8:

Выдвиньте внутреннюю часть короба на высоту саморезов

(Шаг 1), подвесьте короб на саморезы за фиксирующую

скобу. По отверстиям скобы отметить и просверлить 2 от-

верстия диаметром 8 мм и глубиной 75~85 мм. Выровнять

фиксирующую скобу с отверстиями и затянуть саморезами

5х60.

Шаг 9:

Выведите выходную трубу вытяжки наружу. Изгиб выход-

ной трубы должен составлять 90°.

Дюбель

Саморез

Дюбель

Саморез

Производитель обращает Ваше внимание на то, что не несет ответственности за непосредствен-

ное или косвенное причинение ущерба, вызванное неправильным встраиванием или подклю-

чением прибора.

Производитель также не несет ответственности за ущерб, причиной которого стало отсутствую-

щее или оборванное защитное соединение на месте монтажа (например, в случае поражения

электротоком).
