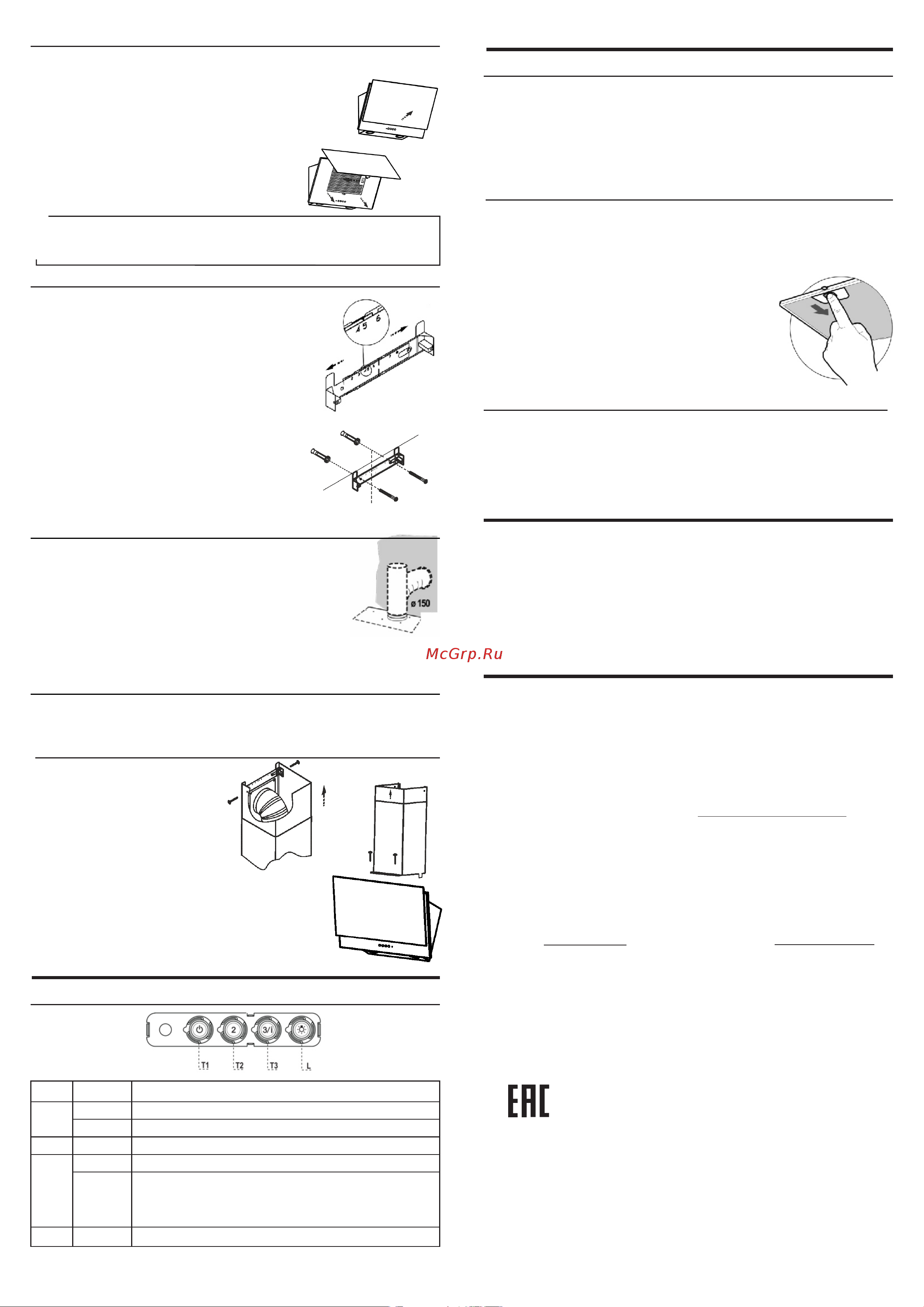

Установка корпуса вытяжки
Откройте откидную стеклянную панель :
џ потяните за нижний край откидной панели и аккуратно откройте ее до упора ;
џ панель не фиксируется в открытом положении .
Снимите металлический жировой фильтр :
џ нажмите на пружинные замки фильтра и потяните его на себя.
џ Навесьте вытяжку через отверстия типа «замочная скважина»
на самонарезающие винты, установленные в отв.1
(см. раздел «Отверстия в стене») .
џ Дополнительно закрепите вытяжку самонарезающими
винтами (отв.2. )
џ Установите на место металлический фильтр .
џ Закройте панель вручную, до момента щелчка защелки.
Установка кронштейна
џ Прежде чем прикрепить кронштейн к стене, необходимо
выставить его н а нужный размер (равный ширине верхнего
короба воздуховода). Увеличьте размер кронштейна (если
это необходимо) и установите фиксатор напротив цифры 5 .
џ Установите на вытяжку комплект из двух телескопических
коробов воздуховода .
џ Аккуратно выдвиньте верхний короб на нужную высоту .
џ Сделайте отметку по верхнему краю короба, проведите гори-
зонтальную линию и снимите воздуховоды .
џ Приложите кронштейн к стене .
џ Осевая линия кронштейна должна совпадать с осевой лини-
ей вытяжки, а верхни й край с ранее проведенной горизон-
тальной линией .
џ Обозначьте центры отверстий для крепления кронштейна .
џ Просверлите два отверстия для установки дюбелей Ø8х40
мм и забейте их.
џ Прикрепите кронштейн к стене винта м и Ø4,2х41 мм .
!
ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты
и дюбели, соответствующие типу стены ( например: железобетон, гипсокартон и т.д.).
Если винты и дюбели входят в комплект поставки, следует удостовериться в том, что они
подходят для того типа стены, на которой должна быть смонтирована кухонная вытяжка .
Соединение
Для установки всасывающего режима вытяжки соедините ее с
выпускной трубой (гибкой или жесткой) внутренним диаметром 150 мм,
тип которой может выбрать монтажник .
џ Закрепить трубу на горловине вентилятора соответствующими
хомутами (зажимами). Необходимый крепежный материал не входит
в комплект .
Электрическое подключение
џ Вставьте вилку шнура электропитания вытяжки в розетку электросети .
џ Допускается включать вытяжку только в евророзетку с заземленным контактом .
џ Установить на вытяжку комплект из двух
телескопических коробов воздуховода .
џ На нижнем коробе имеются специаль-
ные ушки, которые необходимо
направить в пазы, расположенные на
верхней панели вытяжки.
џ Зафиксировать нижний короб
воздуховода на верхней панели вытяжки
двумя самонарезающими винтами
Ø3,5х11мм .
џ Аккуратно выдвинуть верхний короб
воздуховода, навесить его на кронштейн
и закрепить самонарезающими винтами
Ø3,5х11мм
Установка коробов воздуховода
ЭКСПЛУАТАЦИЯ
Панель управления
Корпус вытяжки
џ Выньте вилку шнура электропитания из розетки электросети .
џ Откройте откидную панель, потянув за нее (см. раздел «Установка корпуса вытяжки») .
џ Очистите панель снаружи и изнутри влажной тряпкой, смоченной в нейтральном
жидком моющем средстве. Нельзя пользоваться для этого тряпками или губками,
пропитанными большим количеством влаги, а также абразивными составами. Нельзя
направлять на панель струи воды .
џ Очистите поверхности корпуса вытяжки также нейтральным моющим средством .
УХОД
Металлический фильтр
џ Для очистки металлического противожирового фильтра
извлеките его из вытяжки, открыв предварительно откидную
стеклянную панель (см. раздел «Установка корпуса вытяжки») .
џ Произведите очистку фильтра с помощью щетки горячим вод-
ным раствором нейтрального моющего средства вручную или в
посудомоечной машине (при 60°С) .
џ Сильно загрязненный фильтр не следует мыть в посудомоечной
машине вместе с посудой .
џ Фильтр необходимо мыть не реже одного раза в 2 месяца или
чаще в случае его активного применения .
џ Старайтесь не сгибать фильтры при мойке .
џ Перед установкой фильтра на место его необходимо высушить.
(Возможное изменение цвета фильтра, с течением времени, не
приводит к снижению эффективности его действия) .
Освещение
џ На светодиодные светильники распространяются гарантийные обязательства .
џ Замена светильников производится в сервисных центрах.
Светодиодные светильники 1Вт
ПРАВИЛА ХРАНЕНИЯ И РЕАЛИЗАЦИИ
џ Кухонная вытяжка должна храниться в упаковке завода изготовителя в закрытом поме-
щении при температуре от -50 до +40°С. При этом относительная влажность воздуха
при температуре+15°С не должна превышать 80% .
џ Правила и условия реализации не установлены изготовителем и должны соответство-
вать национальному и/или местному законода тельству страны реализации товара .
џ Транспортировать изделие в соответствии с манипуляционными знаками, указанными на
упаковке .
Кнопка
Индикатор
Назначение
Т1
Горит
Включает двигатель на первой скорости.
---
Выключает двигатель.
Т2
Горит
Включает двигатель на второй скорости.
Т3
Горит
Кратким нажатием включает двигатель на третьей скорости.
Мигает
При нажатии в течении 2 секунд включает четвертую скорость на
6 минут, по истечении которых возвращает двигатель на заданную
ранее скорость. Функция пригодна для обработки максимальных
объемов дыма и запахов.
L
---
Включает и выключает встроенные в вытяжку источники света.
Внимание: Клавиша Т1 выключает двигатель, работа которого всегда проходит через
первую скорость.
Кухонная вытяжка
PIXEL BK A60 R 110. 0469. 638
PIXEL WH A60 R 110. 0363. 858
Изготовитель: ООО «ЭЛИКОР»
248033 г. Калуга,
проезд 2-й Академический, 13
Кухонная вытяжка
Продавец: ООО «ЭЛИКОР»
248033 г. Калуга,
проезд 2-й Академический, 13
тел. 8-800-555-12-55
www.faberspa.com
Продан
Штамп продавца
соответствует требованиям ТУ 3468-001-25905995-15 .
Сертификат соответствия № ЕАЭС RU C-RU.BE02.B.02645/20 ,
срок действия по .0 .2025 г , 27 8 .
выдан органом по сертификации ООО “Глобальное Соответствие”,
Россия, г. Москва .
27.03.2023
