10
TECHNISCHER PASS DEUTSCH
Dunstabzugshaube
6.6 Setzen Sie die Dübel in die
Bohrlöcher ein und schrauben Sie die
Schrauben PT, 4,5 x 40, t. A, B, 4 ein, so
dass der Abstand zwischen Wand und
Schraubenkopf 5 mm beträgt.
6.7 Hängen Sie die Turbofan-Bau-
gruppe an den Referenzpunkten A, B an
die Schrauben.
6.8 Installieren Sie den Luftkanal-
adapter (Ø150 / Ø120) am Auspuffrohr
(falls erforderlich).
6.9 Installieren Sie die teleskopi-
sche Kaminhaube am Haubenkörper.
Heben Sie die obere Abdeckung der
Haube mit der Deckenstange so an, dass
sie den Lüftungskanal bedeckt, und
markieren Sie die Löcher für die Halte-
rung in den Nuten der Stange 2 (Punkte
E, F) (Abb. 4).
6.10 Bohren Sie 2 Löcher Ø7mm,
setzen Sie Dübel ein und befestigen Sie
die Stange mit Schrauben 4.5x40 an der
Wand.
6.11 Wenn die Dunstabzugshaube
so arbeitet, dass Luft in den Schornstein
abgelassen wird, montieren Sie den Ka-
nal mit dem ausgewählten Durchmes-
ser gemäß den Anweisungen, und stel-
len Sie dabei sicher, dass er dicht ist.

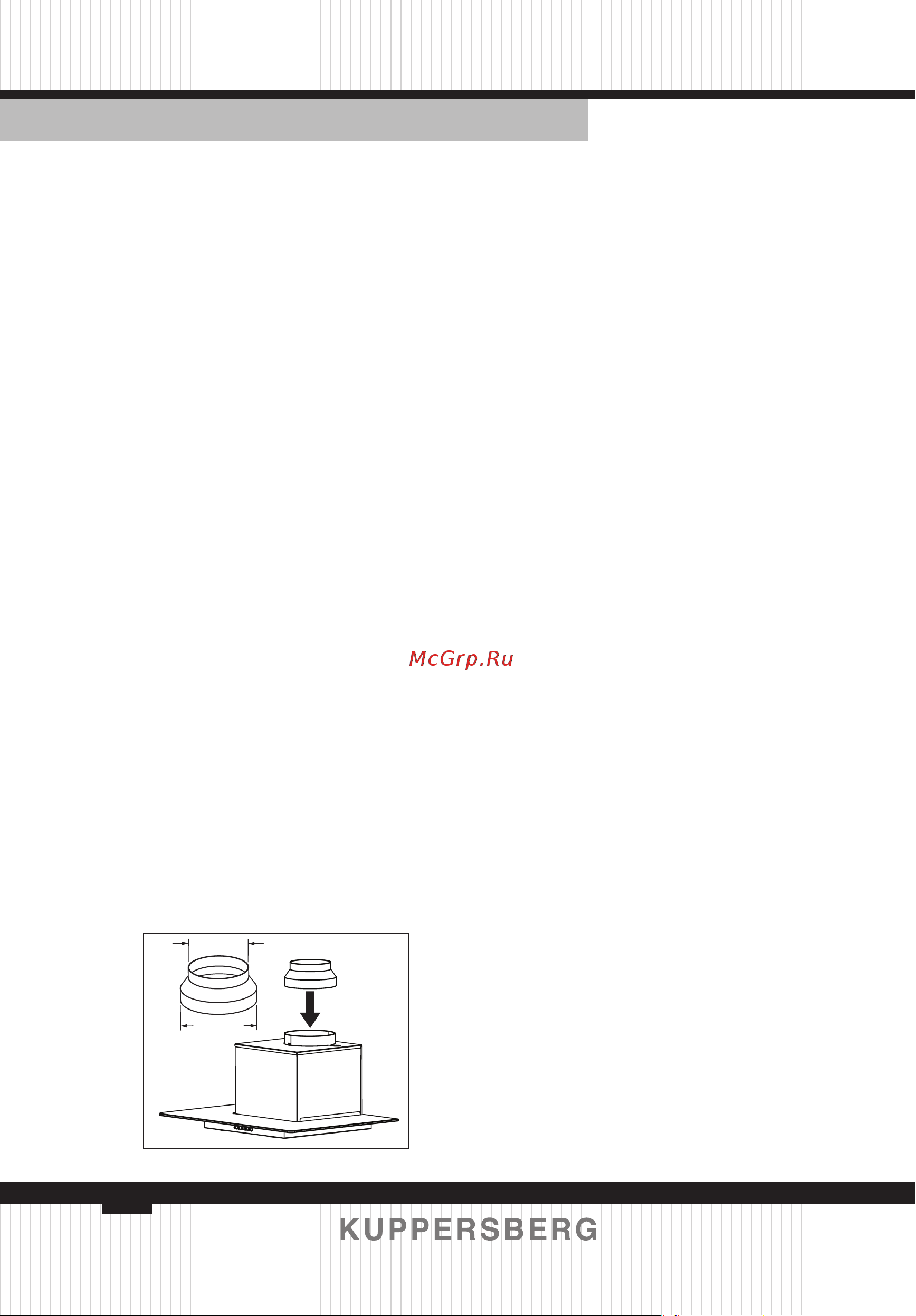

Ø120 мм
Ø150 мм
6.12 Wenn die Haube im Umluft-
modus betrieben wird, wird der Kanal
nicht benötigt. Am T-förmigen Stift der
Turbofanabdeckung muss ein Filter zur
Absorption von Kohlenstoffgeruch (op-
tional) installiert werden.
6.13 Setzen Sie die Außenverklei-
dung des Kamingehäuses in die Schlit-
ze an der Haube ein und heben Sie
die Innenverkleidung an, um die Be-
festigungslöcher mit der Stange aus-
zurichten, und verbinden sie mit den
2 Schrauben 2,9 x 9,5 von den Seiten
(Abb. 4).
6.14 Überprüfen Sie, ob die Haube
sicher befestigt ist, führen Sie das Netz-
kabel ein und schließen Sie es an die
Steckdose an. Um einen zusätzlichen
Schutz gegen Spannungsspitzen im
Netzwerk zu bieten, empfehlen wir, die
Haube über den optionalen 6A-Automa-
tikschalter anzuschließen.
