a b c M
~ 1100 мм ~ 700 мм ~ 110 мм Электромагнитный
клапан
- Значение давления воды должно составлять от
0,15 МПа до 0,6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен осуществляться
через трубопровод холодной воды, который соответ-
ствует предписаниям по рабочему давлению и гигиени-
ческим нормам.
Используйте шланг из высококачественной стали,
входящий в комплект поставки (длина 1,5 м). Не исполь-
зуйте старые шланги повторно. В качестве дополни-
тельного оборудования можно получить шланг-удлини-
тель 3 м. Устанавливать его разрешается только специа-
листу.
В фитинге шланга находится приемный фильтр с уплот-
нением.
- В месте подсоединения шлангопровода к системе домо-
вого водоснабжения необходимо предусмотреть
запорный кран, чтобы в случае необходимости можно
было перекрыть подачу воды.
- Запорный кран должен находиться за пределами
задней стороны устройства и быть легко доступным,
чтобы можно было максимально глубоко задвинуть
устройство и при необходимости быстро закрутить
кран. Выдерживайте расстояния.
- Все приборы и устройства для подвода воды должны
соответствовать предписаниям, действующим в стране
использования.
- При установке не допускается повреждение или переги-
бание линии подачи воды.

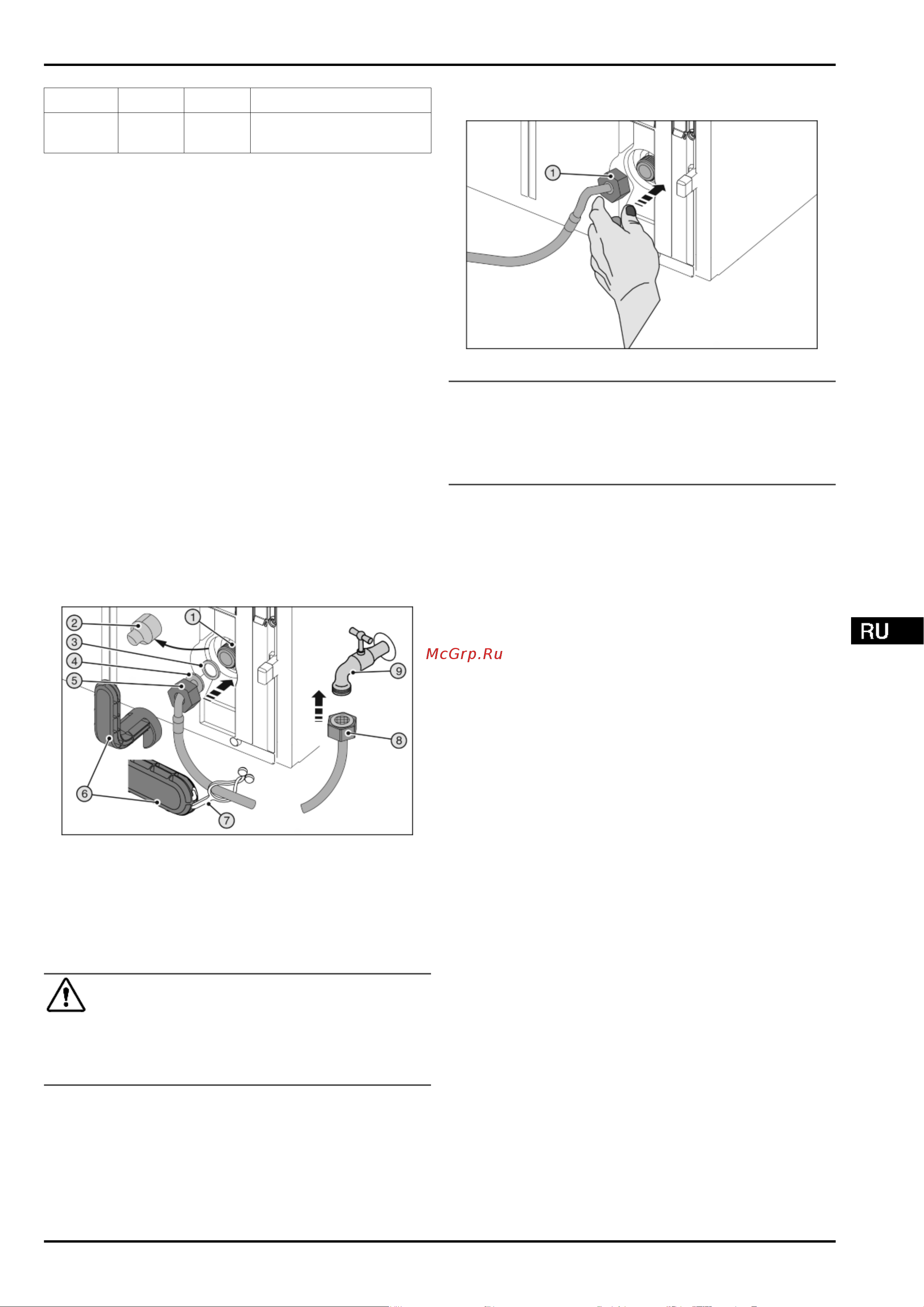

Fig. 28
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен метрической резьбой
R3/4.
Для специалистов:
Подсоединение шланг из высококачественной стали:
Должен быть доступ к обратной сторон устройства.
ПРЕДУПРЕЖДЕНИЕ
Сломанный вспомогательный инструмент
Fig. 28 (6)
!
Резанные раны.
u
Вспомогательный инструмент
Fig. 28 (6)
использовать
только при комнатной температуре.
Подключите шланг к устройству:
u
Снять крышку
Fig. 28 (2)
.
u
Облегченный монтаж: Выложить прямой конец шланга
Fig. 28 (8)
влево на землю.
u
До конца сдвинуть гайку
Fig. 28 (5)
через конец шланга
в виде угла
Fig. 28 (4)
и удерживать.
u
Смочить уплотнение
Fig. 28 (3)
и вдавить в гайку
Fig. 28 (5)
.
w
Уплотнение
Fig. 28 (3)
прилегает и слегка поддержи-
вается.
Fig. 29
ВНИМАНИЕ
Поврежденные витки резьбы электромагнитного клапана!
Электромагнитный клапан не герметичен: Может высту-
пать вода.
u
Осторожно одеть гайку
Fig. 29 (1)
и накрутить на резьбу
двумя пальцами до обеспечения надежной посадки.
u
Затяните гайку
Fig. 29 (1)
с помощью вспомогательного
инструмента
Fig. 28 (6)
по часовой стрелке, пока не
будет достигнут максимальный момент затяжки и вспо-
могательный инструмент
Fig. 28 (6)
начнет прокручи-
ваться.
Подключите шланг к запорному крану:
u
Навинтить гайку
Fig. 28 (8)
на запорный кран
Fig. 28 (9)
.
u
Затяните гайку
Fig. 28 (8)
с помощью вспомогательного
инструмента
Fig. 28 (6)
по часовой стрелке, пока не
будет достигнут максимальный момент затяжки и вспо-
могательный инструмент
Fig. 28 (6)
начнет прокручи-
ваться.
u
Откройте запорный кран
Fig. 28 (9)
системы подвода
воды и проверьте герметичность всей водяной системы.
u
Осуществить функцию промывки IceMaker: Включите
главу IceMaker (см. 5.16.2 Включение IceMaker*) .
u
Зацепить накладку
Fig. 28 (7)
в вспомогательном
инструменте
Fig. 28 (6)
и для хранения закрепить на
шланге из высококачественной стали.
Ввод в работу
* Наличие в зависимости от модели и комплектации 15
