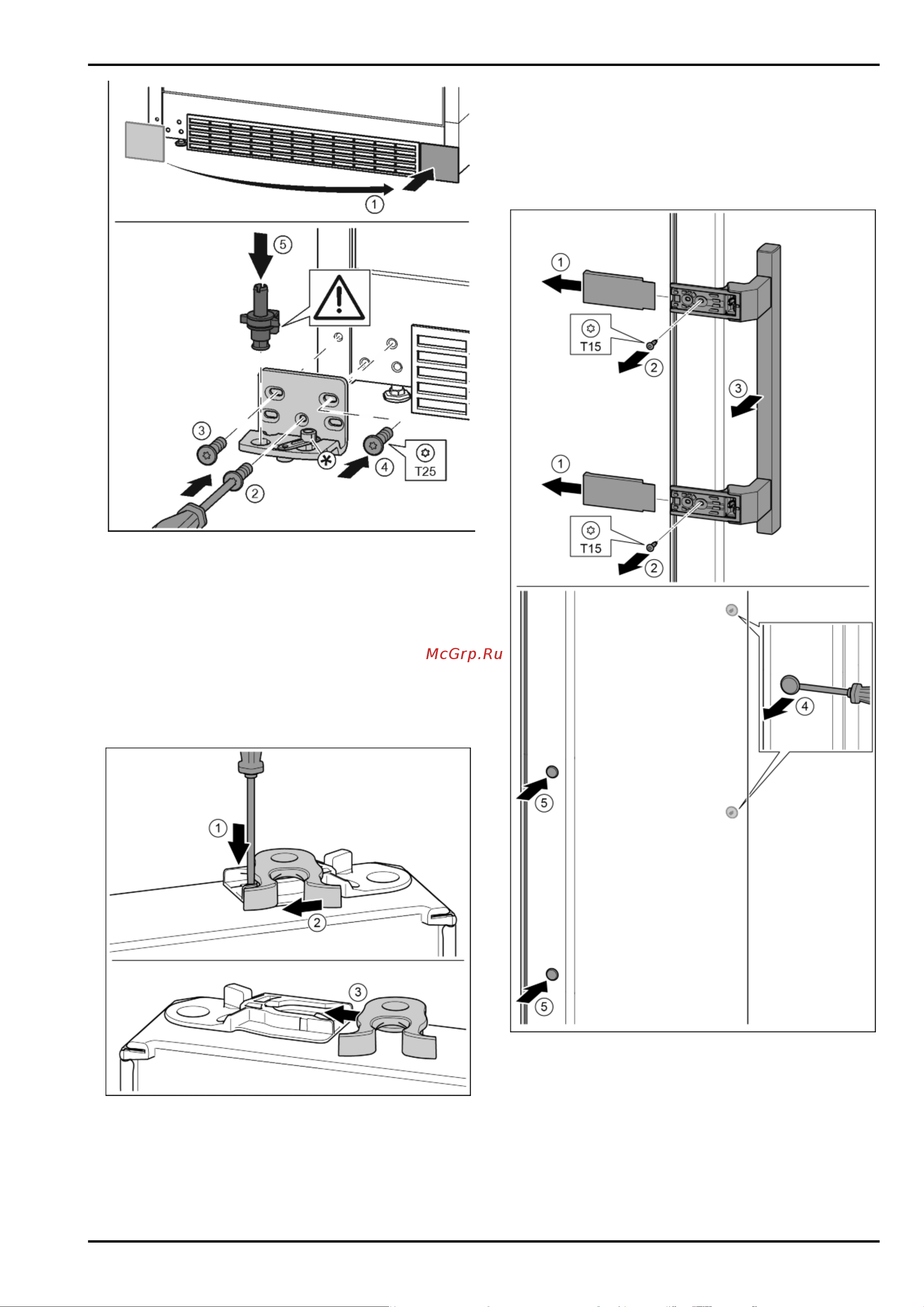

Fig. 17

Снять крышку и поставить с другой стороны.

Fig. 17 (1)

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 17 (2)

Затянуть винты 3 и 4.

Fig. 17 (3, 4)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 17 (5)

4.3.5 Перестановка опорных деталей двери

Для устройств без амортизатора закрывания двери:*

Fig. 18

Нижняя сторона двери смотрит вверх: повернуть

дверь.*

Нажать накладку шлицевой отверткой вниз.*

Fig. 18 (1)

Запорный крючок вывести из направляющей.*

Fig. 18 (2)

Запорный крючок вставить в направляющую с другой

стороны.*

Fig. 18 (3)

Верхняя сторона двери смотрит вверх: повернуть

дверь.*

4.3.6 Перестановка ручек

Для всех устройств:*

Fig. 19

Снять крышку.

Fig. 19 (1)

Выкрутить винты отверткой Т15.

Fig. 19 (2)

Снять ручку.

Fig. 19 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 19 (4)

Заглушки снова вставить с другой стороны.

Fig. 19 (5)

Ввод в работу

12 * Наличие в зависимости от модели и комплектации
