4.3.4 Перестановка средних опорных
деталей

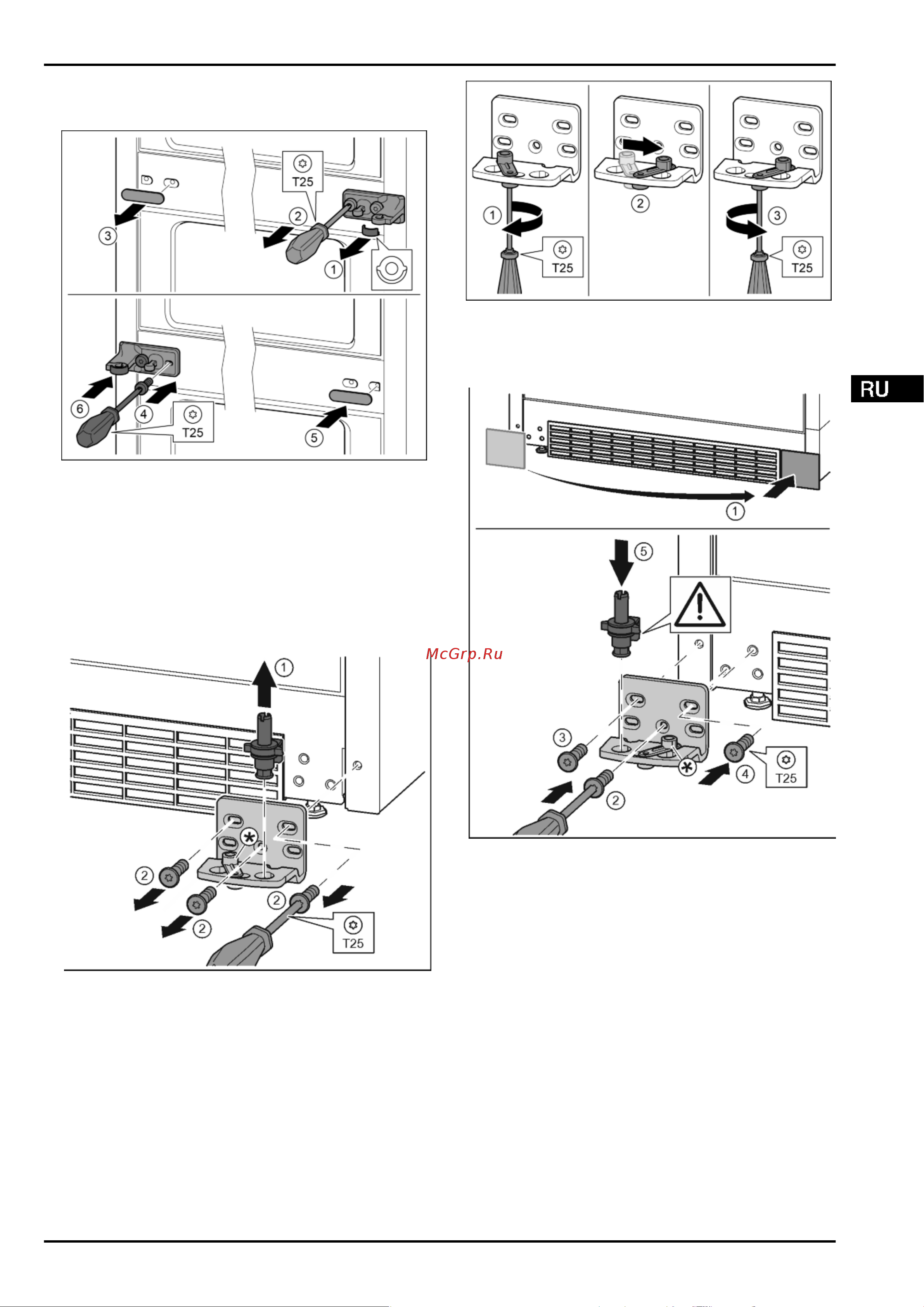

Fig. 14
u
Снять шайбу.
Fig. 14 (1)
u
Выкрутить винты отверткой Т25.
Fig. 14 (2)
u
Осторожно снять крышку.
Fig. 14 (3)
u
Плотно прикрутить опорный кронштейн с подкладкой с
поворотом на 180° с другой стороны.
Fig. 14 (4)
u
Установить крышку с поворотом на 180° с другой
стороны.
Fig. 14 (5)
u
Спереди надвинуть шайбу.
Fig. 14 (6)
4.3.5 Перестановка нижних опорных частей
Fig. 15
u
Опорный палец полностью извлечь движением вверх.
Fig. 15 (1)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 15 (2)
Fig. 16
u
Отпустить винт отверткой Т25.
Fig. 16 (1)
u
Приподнять фиксатор двери и, повернув на 90° вправо,
вставить в отверстие.
Fig. 16 (2)
u
Затянуть винт отверткой Т25.
Fig. 16 (3)
Fig. 17
u
Снять крышку и поставить с другой стороны.
Fig. 17 (1)
u
Установить опорный кронштейн с другой стороны и
прикрутить с помощью отвертки Т25. Начинать с винта 2
в центре.
Fig. 17 (2)
u
Затянуть винты 3 и 4.
Fig. 17 (3, 4)
u
Снова установить опорный палец в сборе. При этом
следить за тем, чтобы выступ фиксатора был направлен
назад.
Fig. 17 (5)
4.3.6 Перестановка опорных деталей двери
Нижняя дверь
Ввод в работу
* Наличие в зависимости от модели и комплектации 11
