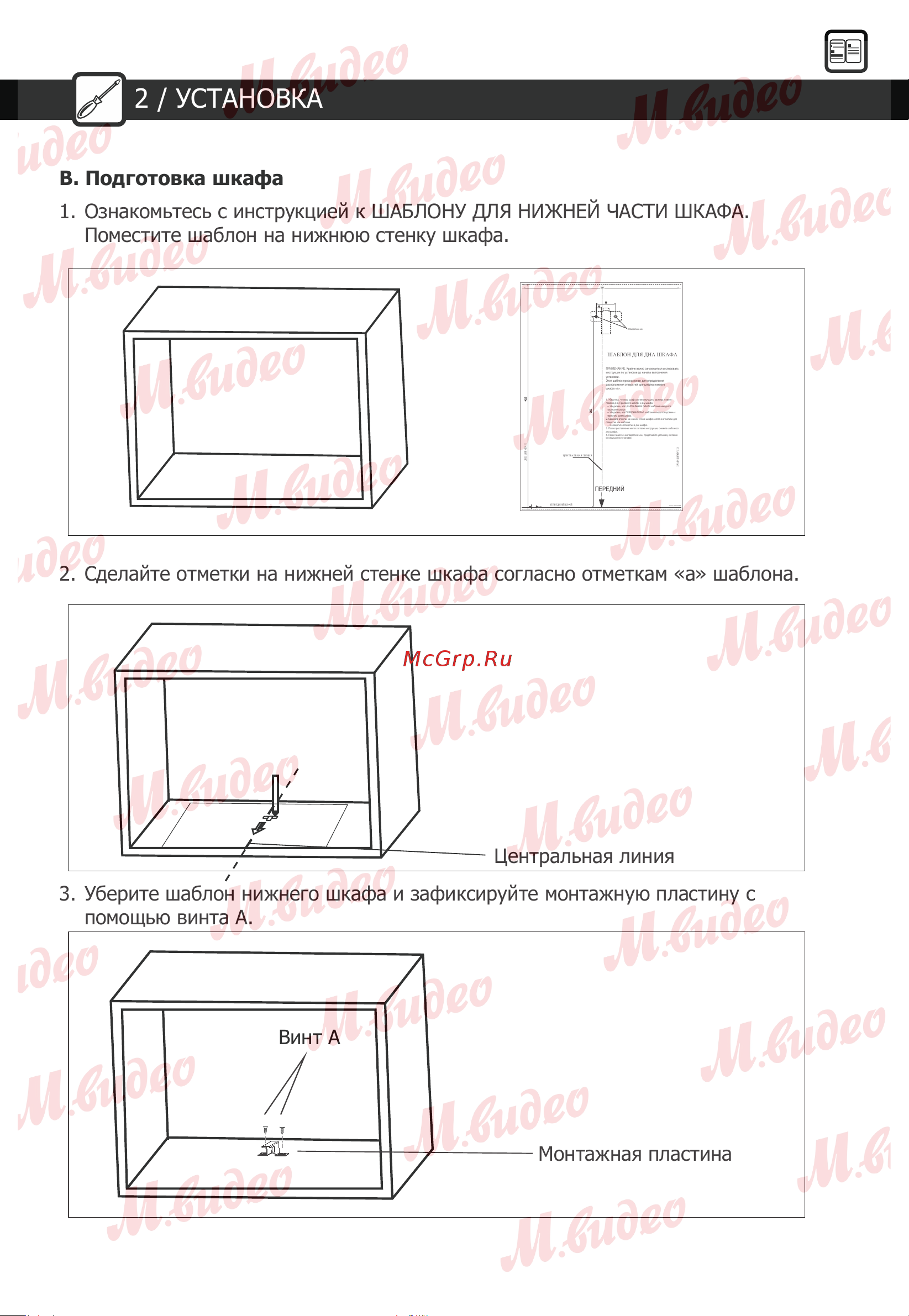

B. Подготовка шкафа

2 / УСТАНОВКА

1. Ознакомьтесь с инструкцией к ШАБЛОНУ ДЛЯ НИЖНЕЙ ЧАСТИ ШКАФА.

Поместите шаблон на нижнюю стенку шкафа.

2. Сделайте отметки на нижней стенке шкафа согласно отметкам «а» шаблона.

3. Уберите шаблон нижнего шкафа и зафиксируйте монтажную пластину с

помощью винта A.

Монтажная пластина

Винт А

Отверстия «а»

артикул: 261800316968

ПЕРЕДНИЙ КРАЙ

ЦЕНТРАЛЬНАЯ ЛИНИЯ

ПРАВЫЙ КРАЙ

ЛЕВЫЙ КРАЙ

ПЕРЕДНИЙ

ШАБЛОН ДЛЯ ДНА ШКАФА

ПРИМЕЧАНИЕ. Крайне важно ознакомиться и следовать

инструкции по установке до начала выполнения

установки.

Этот шаблон предназначен для определения

расположения отверстий кронштейна нижнего

шкафа «а».

1. Убедитесь, что ваш шкаф соответствующего размера и имеет

плоское дно. Приложите шаблон к дну шкафа.

— Убедитесь, что ЦЕНТРАЛЬНАЯ ЛИНИЯ шаблона находится

посредине шкафа

— Убедитесь, что ПЕРЕДНИЙ КРАЙ шаблона находится вровень с

передним краем шкафа.

2. Сделайте отметки на нижней стенке шкафа согласно отметкам для

отверстия «а» шаблона.

— Не сверлите отверстия в дне шкафа.

3. После проставления меток согласно инструкции, снимите шаблон со

дна шкафа.

4. После пометок на отверстиях «а», продолжайте установку согласно

Инструкции по установке.

Центральная линия
