1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
26
19
20
21
18
7
6
1
2
3
4
5
67
8
4
1.Иконки рабочего режима
Operation mode
FAN
AUTO
Remote controller
COOL DRY
HEAT
2.символ сигнала
3.Иконка работы
ЖАЛЮЗИ
-ЖАЛЮЗИ - вверх/вниз
-ЖАЛЮЗИ вправо/влево
4.Индикатор скорости
вентилятора FAN SPEED
LO MED HI
AUTO
смена
состояний
АВТО
НИЗКАЯ СРЕДНЯЯ
ВЫСОКАЯ
5.Индикатор блокировки
пульта
6.Индикаторы:
-включение по таймеру
ВРЕМЯ ВКЛ
-выключение по таймеру
ВРЕМЯ ВЫКЛ
- реальное время CLOCK
7.Значение температуры
8.Иконки статуса функций
9. Кнопка режима ТУРБО/ТИХИЙ
10. Кнопка РЕЖИМ (выбор режима)
11. Кнопка функции I FEEL
12.
Кнопка ЖАЛЮЗИ (вправо/влево)
13. К
нопка выбора скорости вентилятора
14. Кнопка функции ЗДОРОВЬЕ
15. Кнопка таймера ВРЕМЯ ВКЛ
16. Кнопка блокировки БЛОК
17. Кнопка ПОДСВЕТКА
Включение-выключение LED
дисплея на передней панели
внутреннего блока кондиционера.
18. Кнопка ВКЛ/ВЫКЛ
19.
Кнопка функции САМО ОЧИСТКА
20. Кнопка ТЕМП+/-
21. Кнопка ЖАЛЮЗИ (вверх/вниз)
22. Кнопка СОН
23. Кнопка СПЕЦ ФУНКЦИИ
Функция: A-B переключение
измерительных величин ºF/ºC
---> Здоровый воздушный
поток позиция 1---> Здоровый
воздушный поток позиция 2---
>10°C поддержание температуры
на обогрев (Если нет отдельной
кнопки на пульте 10°C) .
24.Кнопка ОК/ОТМЕНА:
Установка и отмена таймера и
других дополнительных функций.
25. Кнопка СБРОС
При некорректной работе ПДУ
нажмите эту кнопку в течение 3
секунд, чтобы сбросить настройки
пульта.
26. Кнопка таймера ВРЕМЯ ВЫКЛ
Наружный блок
Внутренний блок
Беспроводной пульт ДУ
Рисунок приведен только для общей информации.
Поставляемый блок может отличаться от показан-ного на
рисунке.
Примечание: В зависимости от модели внешний вид
фронтальной панели поставляемого блока может отличаться
от показанной на рисунке.
4
1.Забор воздуха
2.Воздушный фильтр(за
панелью)
3.Дисплей
4.Кнопка Вкл./Выкл.
5.Выход воздуха
6.Вертикальные жалюзи
(регулирование потока вправо/
влево)
7.Горизонтальные
жалюзи (регулирова-
ние потока вверх/вниз - нельзя
регулировать вручную)
8.Лицевая панель

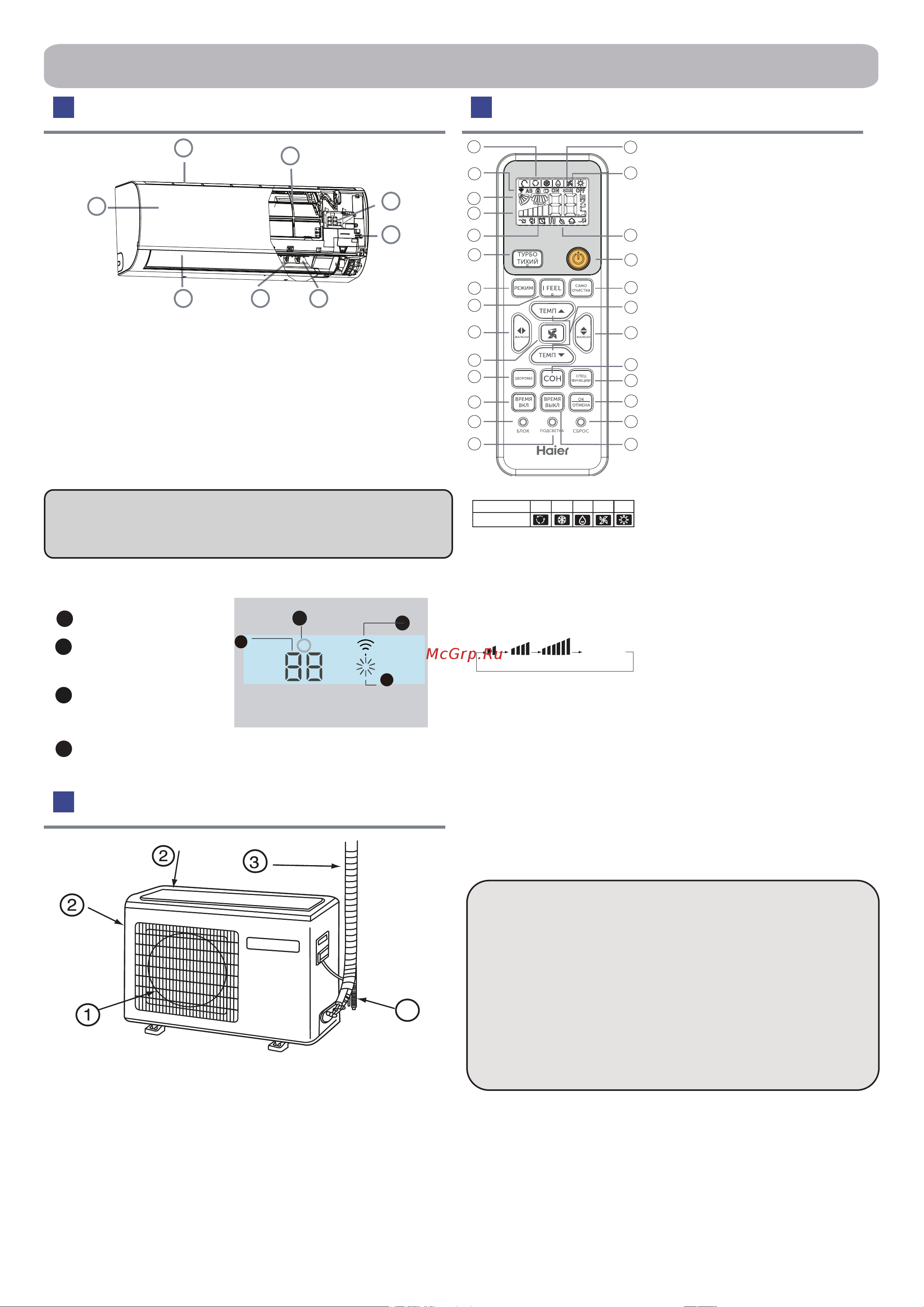

Основные части кондиционера
1.
ВЫХОД
2.
ЗАБОР ВОЗДУХА
3.
ПОДКЛЮЧЕНИЕ ТРУБНЫХ ЛИНИЙ И ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ
4.
ДРЕНАЖНЫЙ ШЛАНГ
ПРИМЕЧАНИЕ:
1.Для некоторых моделей индикация влажности недоступна.
2.Если в кондиционере предусмотрена функция Wi-Fi
управления, нажмите на пульте кнопку Вкл./Выкл. и удерж-
ивайте ее 5 сек, чтобы активизировать Wi-Fi привязку.
После задействования режима привязки сигнала приложе-
ние APP укажет дальнейшие действия.
Ⱦɢɫɩɥɟɣɛɥɨɤɚ
Приёмник ИК-сигнала
Температура в помещении
ɉɪɢɧɚɫɬɪɨɣɤɟɫɩɭɥɶɬɚȾɍ
ɨɬɨɛɪɚɠɚɟɬɫɹɬɟɦɩɟɪɚɬɭɪɧɚɹ
ɭɫɬɚɜɤɚ
Индикатор рабочего
режима
(Горит во время
работы компрессора)
Wi-Fi управление
