Наружный блок
Наружный блок
№ Наименование
13 Защитная решетка вентилятора
14 Маркировочная табличка
15 Крышка электроподключений
16 Подключение жидкостной линии
17 Подключение газовой линии
Внутренний блок настенного типа
№ Наименование
1 Передняя панель
2 Фильтр
3 Фильтр тонкой очисти (опционально)
4 Дисплей
5 Приемник ИК-сигнала
6 Крышка бокса электроподключений
7 Ионизатор (опционально)
8 Вертикальные жалюзи
9 Аварийная кнопка
10 Маркировочная табличка
11 Горизонтальные жалюзи
12 ИК-пульт управления
Внутренний блок
Примечание: представленное
изображение лишь в общих чертах
отображает строение внутреннего блока.
Реальное расположение компонентов
может отличаться от представленного на
изображении выше.
Примечание: представленное
изображение лишь в общих чертах
отображает строение наружного блока.
Реальное расположение компонентов
может отличаться от представленного на
изображении выше.

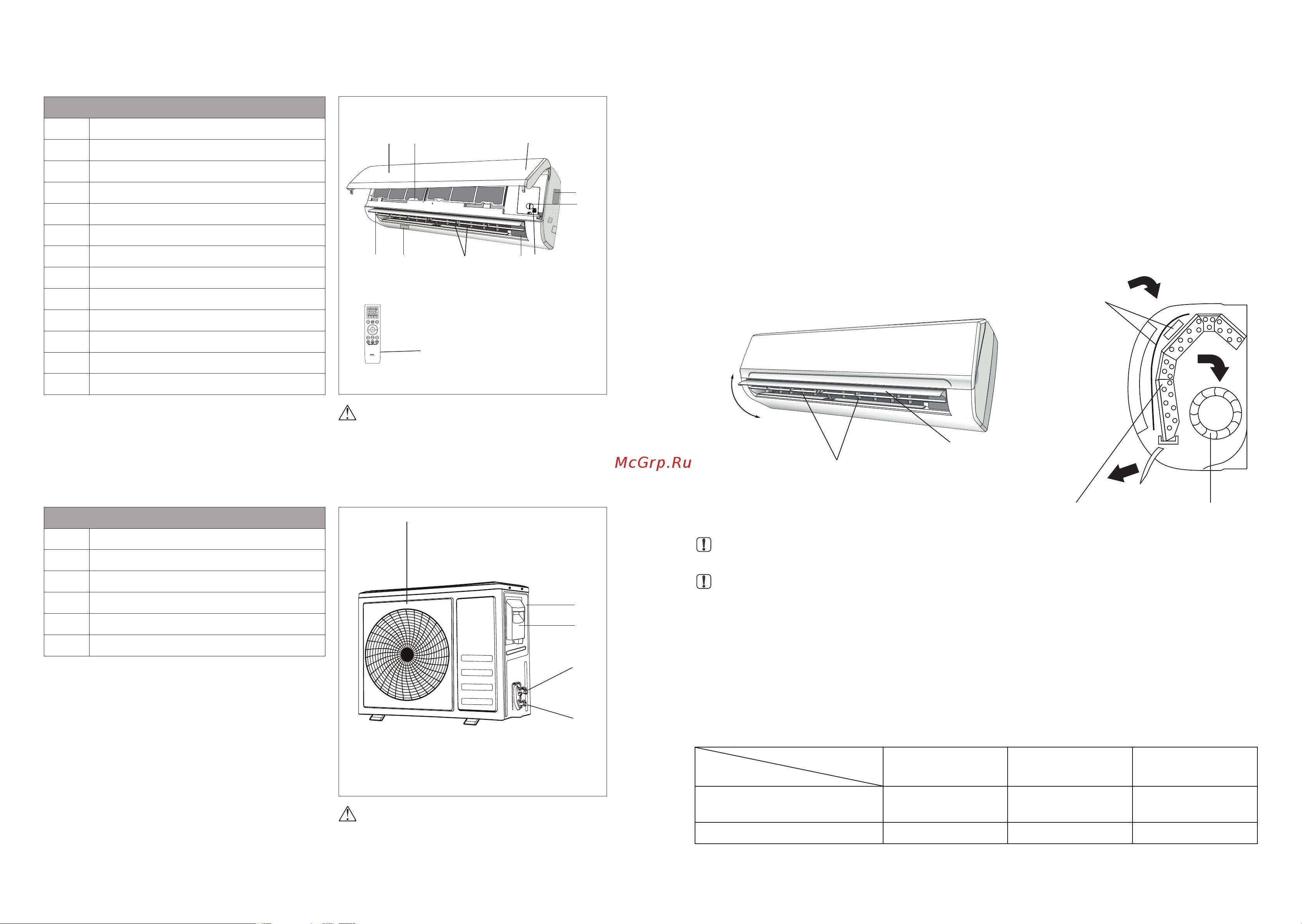

НАЗВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА
Система кондиционирования предназначена для создания комфортных климатических условий
в помещении. Она может охлаждать и осушать, а также нагревать воздух в автоматическом
режиме.
Воздух, всасываемый вентилятором внутреннего блока, проходит через решетку на передней
панели и пылевой фильтр. Затем воздух проходит через теплообменник, где он охлаждается и
осушается или нагревается. Далее вентилятор выбрасывает обработанный воздух в помещение.
Направление выхода воздуха регулируется воздушными жалюзи, движущимися автоматически
вверх и вниз и, при наличии опции вертикальных автоматических жалюзи, влево и вправо.
Тепло, удаленное из помещения, рассеивается снаружи.
В процессе работы кондиционер (внутренний блок) обрабатывает воздух внутри помещения.
Кондиционер не является источником и не обеспечивает приток свежего (уличного) воздуха, в
связи с чем помещение необходимо периодически проветривать.
ОПИСАНИЕ КОНДИЦИОНЕРА
Вертикальные
жалюзи
Горизонтальные
жалюзи
Движение
горизонтальных
жалюзи
Вентилятор
Фильтр
Теплообменник
Диапазон рабочих температур
Используйте кондиционер только в указанном температурном диапазоне.
В случае использования кондиционера при температурах выходящих за границы разрешенной
эксплуатации, кондиционер может перейти в защитный режим и временно прекратить работу.
Многократные попытки запуска кондиционера вне допустимого температурного диапазона
могут привести к существенному сокращению общего ресурса (срока службы) кондиционера
или появлению серьезных неисправностей.
Режим работы
Охлаждение Обогрев Осушение
t°C
Температура внутри
помещения
от +17°С до +32°С от 0°С до +30°С от +17°С до +32°С
Наружная температура от -15°С до +53°С от -15°С до +30°С от -15°С до +53°С
Во избежание травм и повреждения блока не касайтесь воздухозаборных и
воздуховыпускных решеток при работе направляющих жалюзи.
Не просовывайте пальцы и посторонние предметы через воздухозаборную и
воздуховыпускную решетки, это может привести к травме от вращающегося вентилятора.
1
2-3
6
4-5
9
11
8
10
7
10
12
