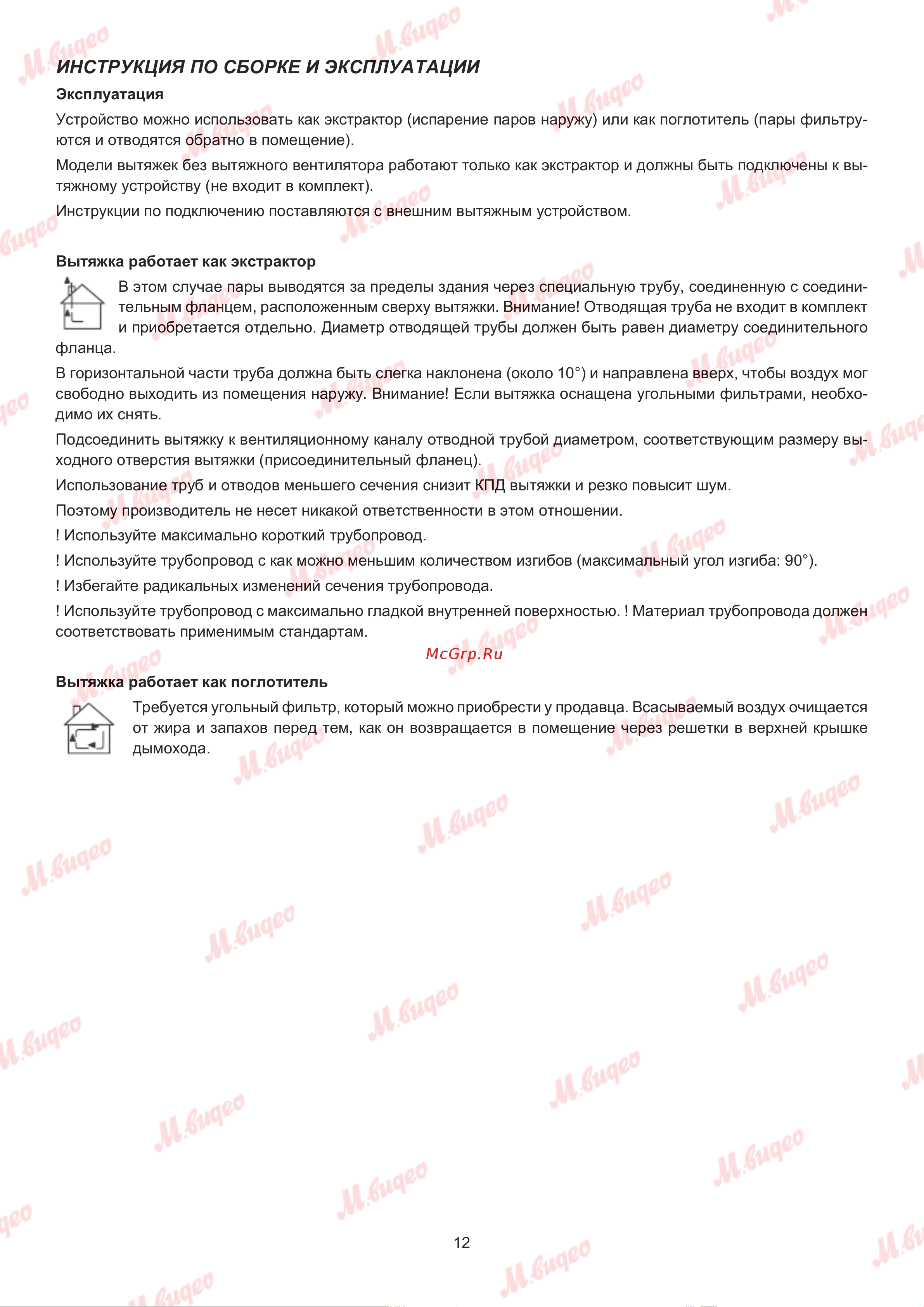

ИНСТРУКЦИЯ ПО СБОРКЕ И ЭКСПЛУАТАЦИИ

Эксплуатация

Устройство можно использовать как экстрактор (испарение паров наружу) или как поглотитель (пары фильтру-

ются и отводятся обратно в помещение).

Модели вытяжек без вытяжного вентилятора работают только как экстрактор и должны быть подключены к вы-

тяжному устройству (не входит в комплект).

Инструкции по подключению поставляются с внешним вытяжным устройством.

Вытяжка работает как экстрактор

В этом случае пары выводятся за пределы здания через специальную трубу, соединенную с соедини-

тельным фланцем, расположенным сверху вытяжки. Внимание! Отводящая труба не входит в комплект

и приобретается отдельно. Диаметр отводящей трубы должен быть равен диаметру соединительного

фланца.

В горизонтальной части труба должна быть слегка наклонена (около 10°) и направлена вверх, чтобы воздух мог

свободно выходить из помещения наружу. Внимание! Если вытяжка оснащена угольными фильтрами, необхо-

димо их снять.

Подсоединить вытяжку к вентиляционному каналу отводной трубой диаметром, соответствующим размеру вы-

ходного отверстия вытяжки (присоединительный фланец).

Использование труб и отводов меньшего сечения снизит КПД вытяжки и резко повысит шум.

Поэтому производитель не несет никакой ответственности в этом отношении.

! Используйте максимально короткий трубопровод.

! Используйте трубопровод с как можно меньшим количеством изгибов (максимальный угол изгиба: 90°).

! Избегайте радикальных изменений сечения трубопровода.

! Используйте трубопровод с максимально гладкой внутренней поверхностью. ! Материал трубопровода должен

соответствовать применимым стандартам.

Вытяжка работает как поглотитель

Требуется угольный фильтр, который можно приобрести у продавца. Всасываемый воздух очищается

от жира и запахов перед тем, как он возвращается в помещение через решетки в верхней крышке

дымохода.
