4. Установочные размеры
В таблице 1 и на Рис. 3 приведены установочные размеры в зависимости от модели.
Модель Rp
L,
мм
D, мм A, мм H, мм B, мм
Ø,
мм
Кран шаровой с электроприводом Stahlmann
1/2F 12В
1/2” 70,5 66,5 83 107,5 105,5 46,5
Кран шаровой с электроприводом Stahlmann
3/4F 12В
3/4” 77,5 66,5 83 110 105,5 46,5
Кран шаровой с электроприводом Stahlmann
1F 12В
1” 84,5 66,5 83 114,5 105,5 46,5
Кран шаровой с электроприводом Stahlmann
1 1/4F 12В
1 1/4” 100 66,5 83 120 105,5 46,5
3. Монтаж и подключение
Монтаж и подключение крана шарового с электроприводом должны производиться
квалифицированными специалистами (сантехником и электриком). Все работы
помонтажу и подключению крана шарового с электроприводом следует проводить
при отключенном напряжении питания.
Рекомендуется устанавливать кран шаровой с электроприводом согласно вариантам
установки, приведенным на рисунке 1.
ВНИМАНИЕ! Установка крана шарового в ориентации электроприводом вниз
запрещена!
Краны шаровые
с электроприводом серии
ПАСПОРТ – ИНСТРУКЦИЯ
ГТД-1789.01РЭ(ПС)
STAHLMANN 12В
1. Назначение
Краны шаровые с электроприводом Stahlmann предназначены для использования
в системах защиты от протечек воды, управления водоснабжением, в системах
обогрева, вентиляции и кондиционирования, тепловых насосах и т. п.
2. Технические характеристики
Характеристика Значение
Шаровой кран
Номинальное давление, PN 40 бар
Максимальная температура рабочей среды 120 °С
Материал корпуса бронза CC499K
Материал шара бронза CC499K, с покрытием хромом
Материал штока бронза CC499K
Размер присоединительной резьбы, Rp 1/2”; 3/4”; 1”; 1 1/4”
Диаметр условного прохода шарового крана, DN 15; 20; 25; 32
Класс по типу проточной части Полнопроходный
Уплотнение шара 2 седла из virgin P.T.F.E., 2 кольца из NBR
Уплотнение штока 2 кольца из FPM
Тип площадки для крепления электропривода ISO5211
Электропривод
Рабочее напряжение электроприводов кранов 12В постоянного тока
Рабочий диапазон напряжения питания от 6В до 18В постоянного тока
Индикация состояния крана есть
Возможность ручного открытия есть
Степень защиты, IP IP64
Температура окружающего воздуха при эксплуатации от 0 до +60 °С
Сечение проводов 3х0,75 мм.кв
Потребляемая мощность 1,4 Вт
Длина провода питания 1м
Время срабатывания 20±1 c
Крутящий момент 16 Нм
Материал шестеренок редуктора электропривода сталь
Крепление электропривода на площадку шарового
крана
1 винтом сверху, через переходную
площадку
Материал корпуса электропривода Поликарбонат
Материал переходной площадки для подключения
электропривода к крану
Поликарбонат
ВНИМАНИЕ! Производитель оставляет за собой право на изменение конструкции
изделия без предварительного уведомления, если это не ухудшает потребительские
свойства продукта.

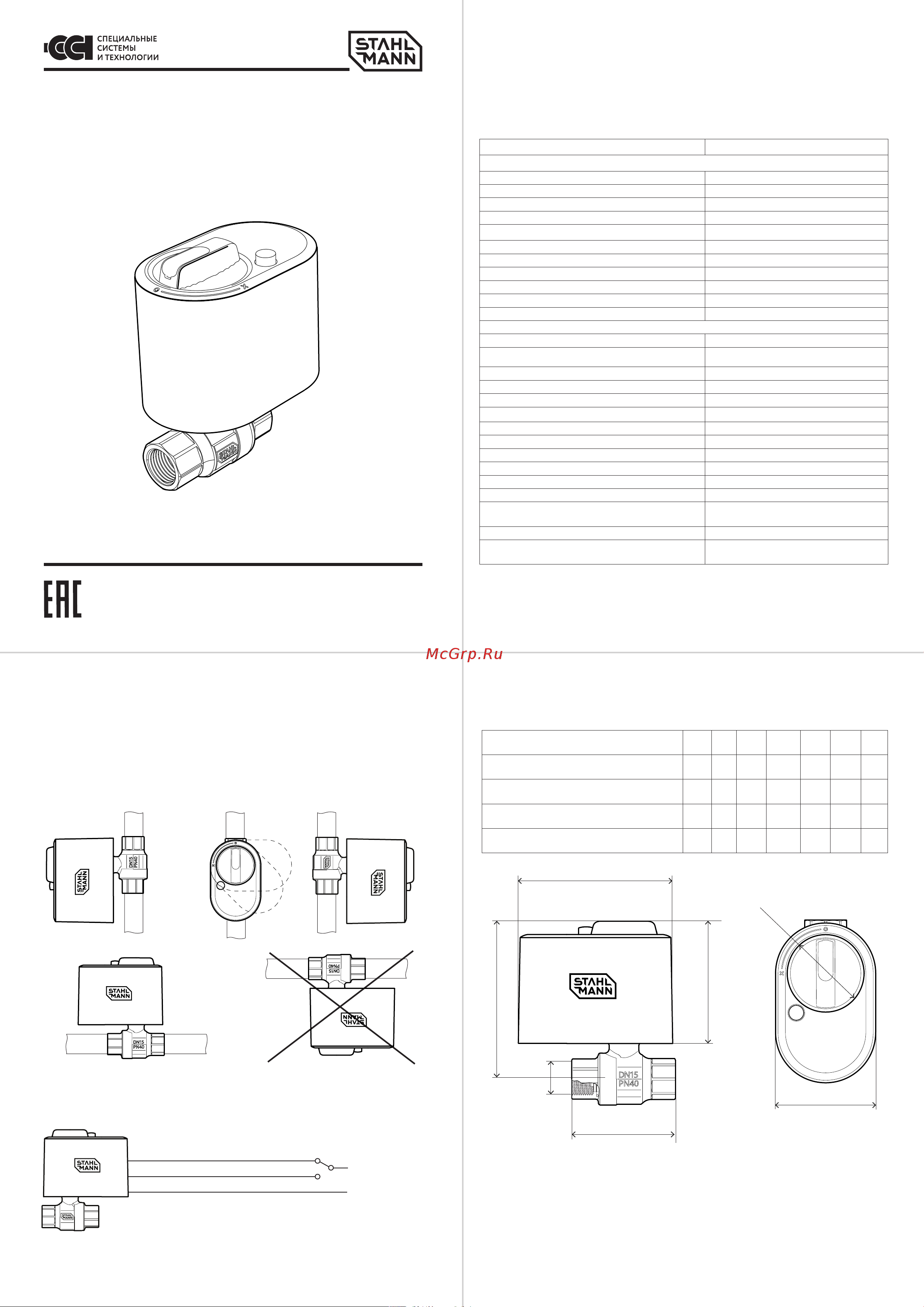

Рис. 1. Варианты установки крана шарового с электроприводом.
Рис. 3. Установочные размеры
Рис. 2. Электрическая схема подключения крана шарового сэлектроприводом серии
Stahlmann 12В
Коричневый (Открыть)
Черный (Закрыть)
Синий (Общий)
+ 12 В
В
L
А
D
Н
Rp
Ø
- 12 В
