Подключение монитора

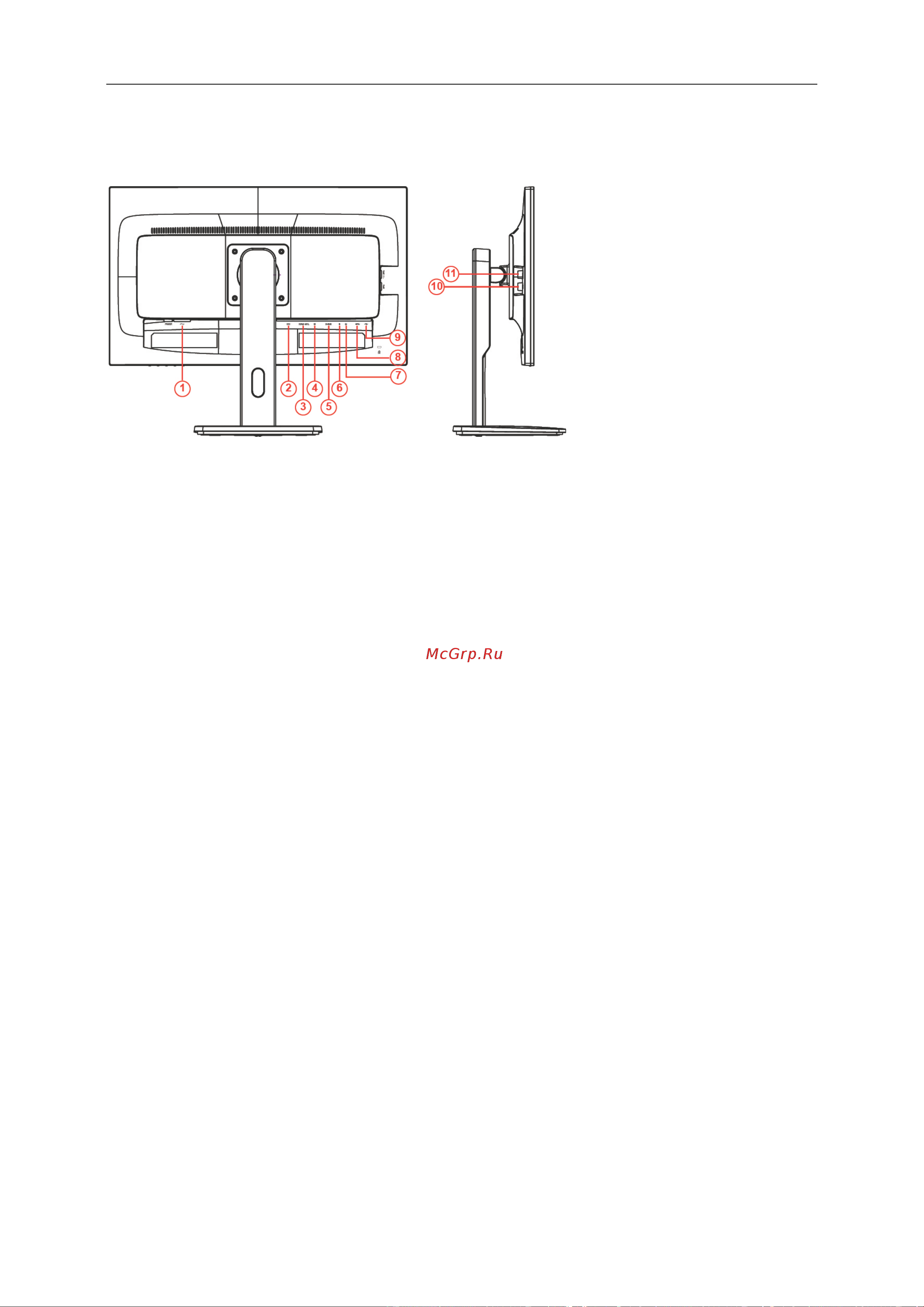

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание

2 DVI

3 MHL-HDMI

4 Display port

5 Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)

6 AUDIO IN

7 Выход на наушники

8 Разъем USB 3.0 типа B

9 USB 2.0

10 USB 3.0

11 Разъем USB 3.0 + быстрая зарядка

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключить шнур питания к разъему для подключения источника питания переменного тока на задней стенке

монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к порту D-Sub

компьютера.

3 Другой вариант: (требует наличия видеокарты с портом DVI) — подключить один конец DVI-кабеля к задней

стенке монитора, а другой конец — к DVI-порту компьютера.

4 Другой вариант: (требует наличия видеокарты с разъемом HDMI) — подключить один конец HDMI-кабеля к

задней стенке монитора, а другой конец — к HDMI-разъему компьютера.

5 Другой вариант: (требует наличия видеокарты с портом DP) — подключить один конец DP-кабеля к задней

стенке монитора, а другой конец — к DP-порту компьютера.

6 Включить монитор и компьютер.

7 Поддерживаемые видеоразрешения:

(1) VGA: 1920 x 1080 / 60 Гц (максимальное)

(2) DVI Dual-Link: 2560 x 1440 / 60 Гц (максимальное)

(3) HDMI: 2560 x 1440 / 60 Гц (максимальное)

(4) DP: 2560 x 1440 / 60 Гц (максимальное)

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не

отображается, см. раздел по поиску и устранению неисправностей.
