6 7
Модель
Мощность, л.c.
Тип двигателя
Материал редуктора
Материал шестерен
Материал шнеков
Материал корпуса
Система запуска двигателя
Объем двигателя, см
3
Рабочие обороты двигателя, об/мин
Моторное масло, тип
Тип стартера
Управление шнеком
Шнек
Тип колеса
Ёмкость топливного бака, л
Ёмкость масляного бака, л
Число передач
Максимальная ширина захвата, см
Максимальная высота захвата, см
Диаметр шнека, см
Максимальный уклон при работе, °С
Максимальная дальность выброса, м
Рычаг управления воздушной заслонкой
Наличие праймера
Механическая разблокировка колес
Блокировка ручек
Расширители ковша
Снегообрушители
Самоходность
Размер изделия, см
Вес, кг
*
SM-7/56К
7
бензиновый, 4-х тактный, 170F
алюминий
бронза/сталь
сталь
сталь
ручной
212
3600
SAE 5W30
ручной (шнуровой)
ручное
двухступенчатый
пневматическое, 13"
3,6
0,6
6+2
56
54
30
20
12
+
+
+
+
-
-
+
145х60х120
78
SM-7/61К
7
бензиновый, 4-х тактный, 170F
алюминий
бронза/сталь
сталь
сталь
ручной
212
3600
SAE 5W30
ручной (шнуровой)
ручное
двухступенчатый
пневматическое, 14"
3,6
0,6
6+2
61
54
30
20
12
+
+
+
+
+
+
+
145х65х120
82

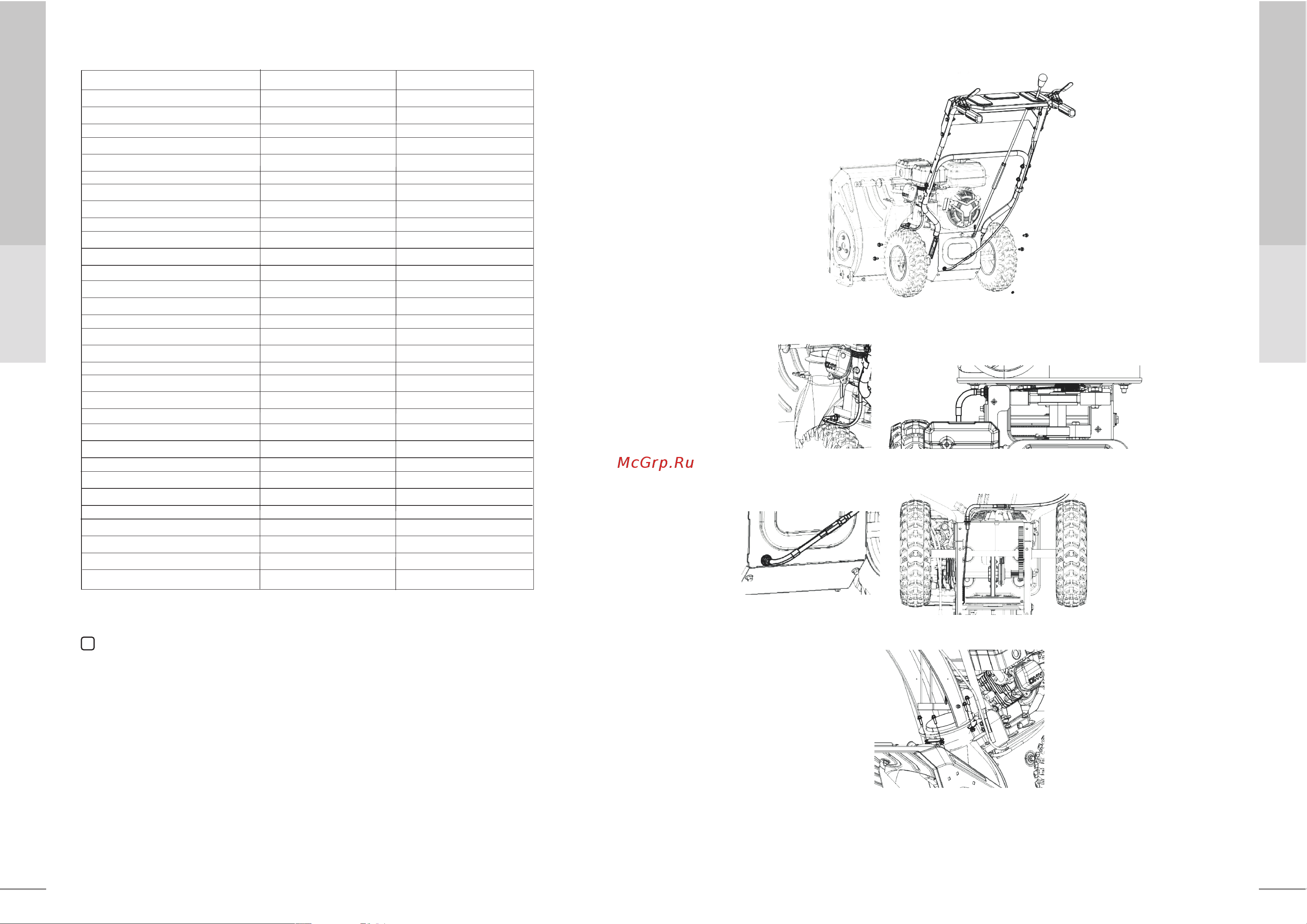

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*Указанное в паспорте значение массы и фактическая масса изделия могут отличаться друг от друга. Погрешность может
составлять ±10% от заявленных величин. Данная погрешность никак не влияет на качество работы изделия, его
долговечность и надежность.
Все технические параметры измерены в идеальных заводских условиях.
!
СБОРКА
Извлечение снегоотбрасывателя из упаковки
1. Извлеките из коробки отдельные компоненты.
входящие в комплект поставки агрегата.
2. Разрежьте стяжки, фиксирующие изделие к поддону, и уберите их.
3. Снимите весь упаковочный материал.
4. Извлеките агрегат из упаковки и убедитесь, что
внутри не осталось отдельных компонентов.
Отдельные компоненты
-снегоочиститель;
-жёлоб выброса снега;
-привод поворота желоба;
-руль
-защитный кожух;
-крепеж.
Установка руля
Закрепите руль к корпусу трансмиссии болтами М8 из комплекта.
- Соедините тягу привода, установив шайбу и шплинт.
- Соедините тросовый привод шнека с кронштейном ролика. Отрегулируйте гайками М8, при нажат
и рукоятки свободный ход ремня должен доставаться полностью.
- Соедините тросовый привод сцепления с кронштейном диска. Отрегулируйте гайками М8, при
нажатии рукоятки свободный ход диска сцепления должен выбираться полностью.
Установка желоба выброса снега
Закрепите желоб на корпус ротора с помощью скоб, винтов Мб и гаек.
Установка привода поворота желоба.
Закрепите кронштейн тяги к корпусу ротора с одной стороны и рулю с другой стороны. Отрегулируйте
зацепление спирали затяжкой болтов М8. Отрегулируйте удобное положение рукоятки гайками М8 на руле.
БЕНЗИНОВАЯ СНЕГОУБОРОЧНАЯ МАШИНА FORTE TOOLS GMBH
БЕНЗИНОВАЯ СНЕГОУБОРОЧНАЯ МАШИНА FORTE TOOLS GMBH
