БЕНЗИНОВЫЕ МОТОБЛОКИFORTE TOOLS GMBH

FORTE TOOLS GMBH

8 9

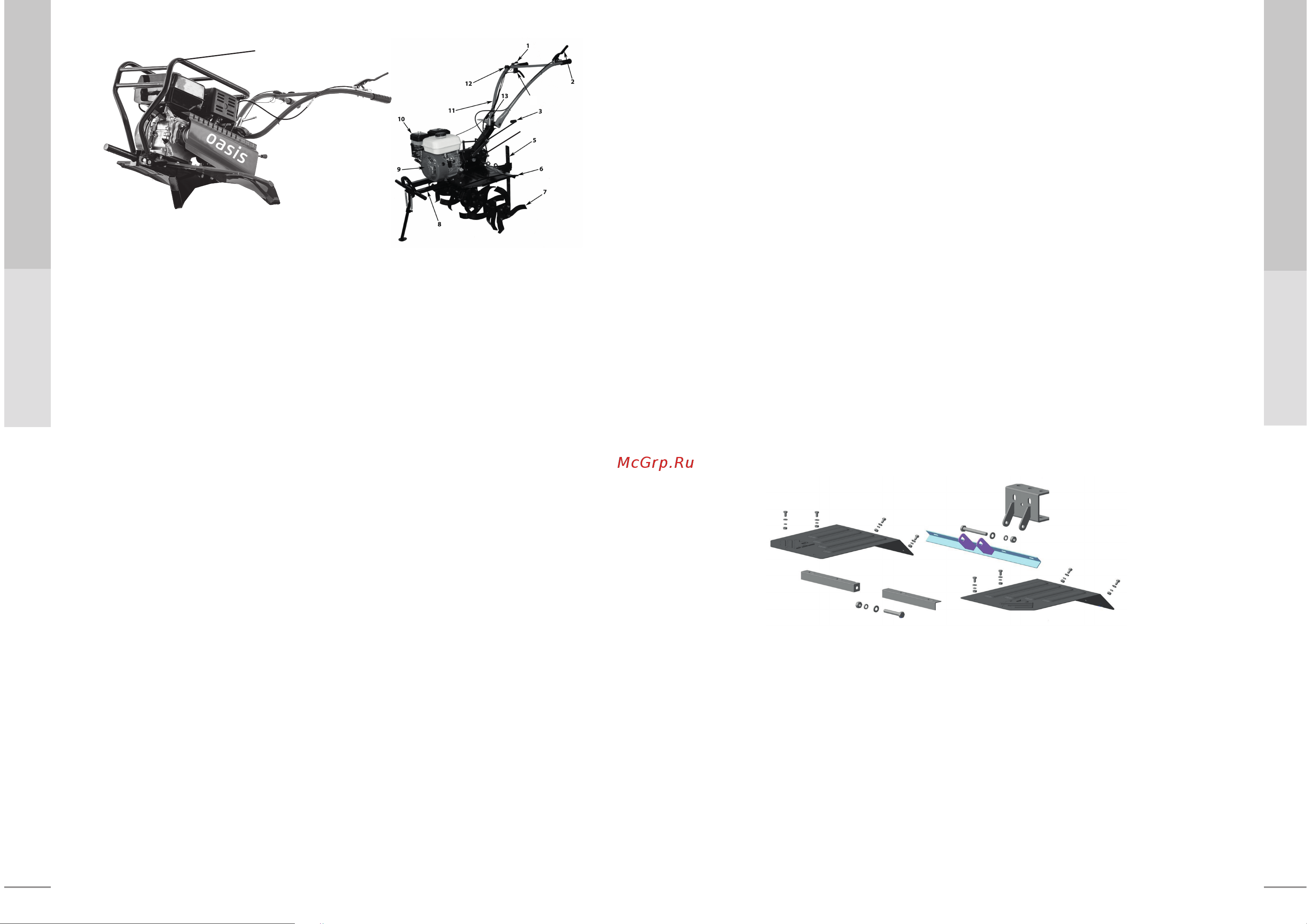

Мотоблоксостоит из следующих основных частей:

1. Ручка регулятора оборотов двигателя – служит для регулировки оборотов двигателя.

2. Ручка сцепления – служит для включения и выключения привода редуктора и для начала

движения и остановки.

При нахождении ручки сцепления в верхнем положении мотоблок остановлен, привод редуктора

отключен, сцепление выключено. При нахождении ручки сцепления в нижнем положении,

сцепление включено, привод сцепления включен, фрезы вращаются, мотоблок движется на

выбранной передаче.

3. Рычаг переключения передач – служит для переключения передач.

4. Защитный кожух ремня – служит для защиты доступа к вращающимся частям клиноременной

передачи.

4.1. Ручка реверса – служит для движения назад.

5. Сошник – служит для получения необходимой глубины обработки почвы при культивировании.

6. Крылья защитные – служат для защиты двигателя, клиноременной передачи, работающего

оператора от вращающихся частей мотоблока, а также от летящей во время работы почвы и

прочих предметов.

7. Фрезы – служат для культивирования почвы.

8. Рама – представляет собой жесткий каркас для установки двигателя и редуктора.

9. Двигатель – силовой агрегат, передает вращение через клиноременную передачу на редуктор.

10. Воздушный фильтр двигателя – устройство для очистки воздуха.

11. Руль в сборе – предназначен для управления мотоблоком.

12. Выключатель двигателя – служит для остановки двигателя.

13. Регулятор высоты руля – служит для регулировки руля управления в вертикальной и горизон-

тальной плоскости.

14. Шкиф отбора мощности-для установки снегоуборочного оборудования, сегментной и роторной

газонокосилки (ременное сцепление).

14.1. ВОМ – вал отбора мощности для установки снегоуборочного оборудования, сегментной и

роторной газонокосилки (дисковое сцепление).

15. Пневматические колеса.

16.Силовая защита ( для моделей МВ-7/19К, МВ-7/19К6 ).

БЕНЗИНОВЫЕ МОТОБЛОКИ

MB-7/19К6

4.1

14.1

MB-7/10К2

5. Комплектация

Мотоблок в сборе - 1 шт.

Руководство по эксплуатации - 1 шт.

Крыло защитное левое - 1 шт.

Крыло защитное правое - 1 шт.

Передняя левая соединительная планка крыльев - 1 шт.

Передняя правая соединительная планка крыльев - 1 шт.

Задняя соединительная планка крыльев - 1 шт.

Ось крепления фрезы (для установки 3 групп фрез) - 2 шт.

Фреза левая - 12 шт.

Фреза правая - 12 шт.

Ось колесная - 2 шт.

Пневматическое колесо - 2 шт.

Рычаг переключения передач - 1 шт.

Сцепка сошника - 1 шт.

Сошник - 1 шт.

Комплект крепежа - 1 шт.

Передняя рукоятка - 1 шт. ( MB-7/10К )

Передняя рукоятка c подножкой - 1 шт. ( MB-7/10К2 )

Силовая защита - 1 шт. ( MB-7/19К и MB-7/19К6 )

6. Сборка мотоблока

Мотоблок поставляется в упаковке в транспортном положении.

Раскройте упаковку и проверьте его комплектность.

6.1. Монтаж защитных крыльев

Для защиты оператора от летящей во время работы почвы и прочих предметов необходимо

установить защитные крылья на мотоблок.

• Возьмите болт М10х60, шайбу М10, гровер М10, гайку М10 из комплекта поставки.

• Возьмите переднюю правую и левую соединительные планки крыльев из комплекта поставки.

• Установите соединительные планки на раму и закрепите с помощью болта М10х60, шайбы М10,

гровера М10, гайки М10. Не затягивайте гайку, только наживите.

• Открутите болт М10х90 с кронштейна сцепки.

• Установите заднюю соединительную планку и закрепите с помощью болта М10х90, шайбы М10,

гровера М10, гайки М10. Не затягивайте гайку, только наживите.

• Установите крылья на соединительные планки и закрепите с помощью болтов М6х16, шайбы М6,

гровера М6, гайки М6. Не затягивайте гайки, только наживите.

• Затяните гайки болтов М10х60 и М10х90, которые крепят соединительные планки крыльев.

• Затяните гайки болтов М6х16, которые крепят защитные крылья.

Монтаж защитных крыльев(для МВ-7/10К2)

Для защиты оператора от летящей во время работы почвы и прочих предметов необходимо

установить защитные крылья на мотоблок.

• Открутите болты М8х40 (см. рис. поз.б) крепления двигателя к раме.

• Установите переднюю правую(см. рис. поз.3) и левую(см. рис. поз.4) соединительные планки

крыльев из комплекта поставки.

• Закрепите с помощью болтов М8х40, шайбы М8, гровер М8, гайки М8. Не затягивайте гайку,

только наживите.

MB-7/19К
