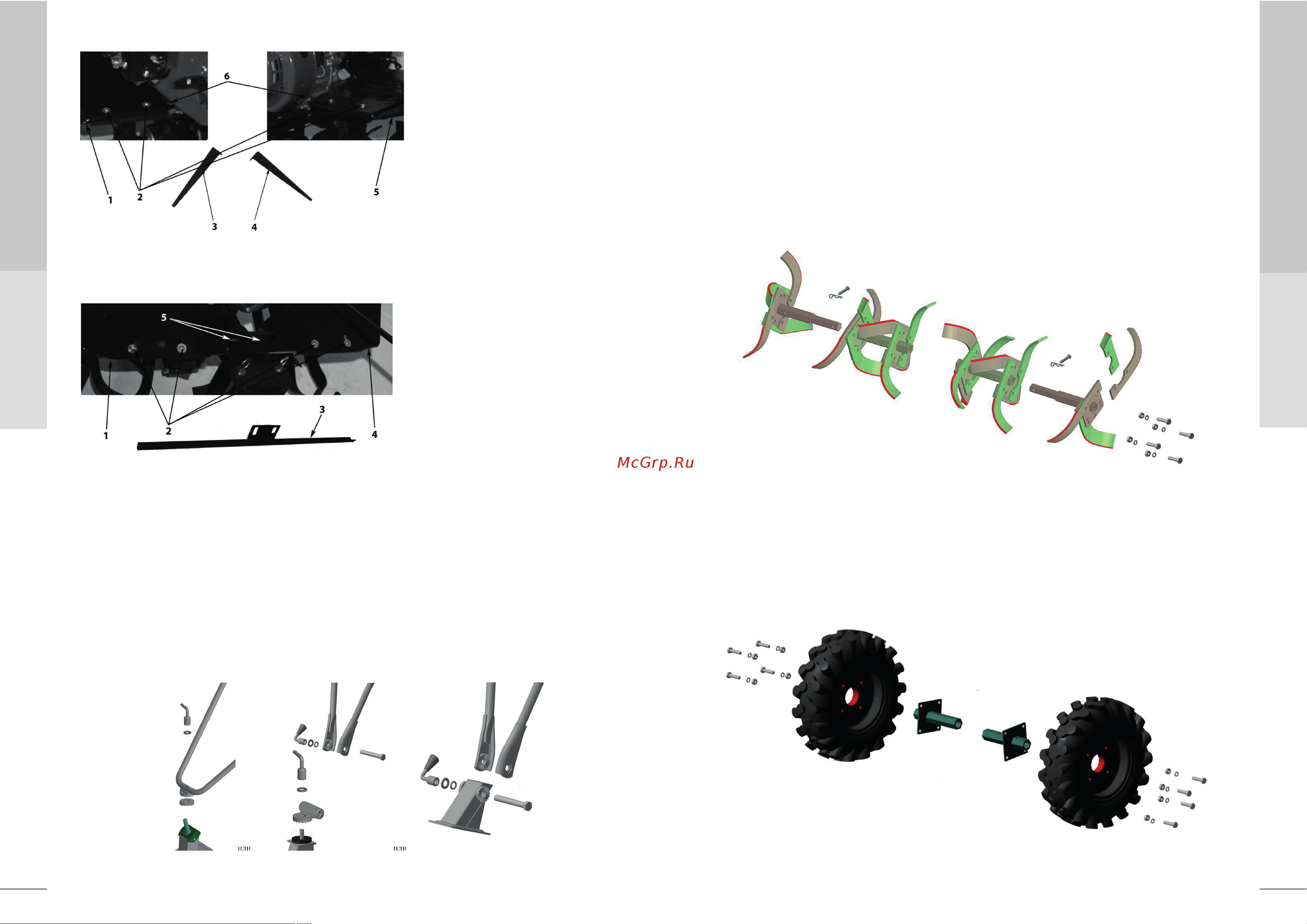

• Возьмите 2 болта М10х25, 2 шайбы М10, 2 гровера М10, 2 гайки М10 из комплекта поставки.

• Установите заднюю соединительную планку (см. рис. поз.3) и закрепите с помощью болтов М

10х25, шайбы М10, гровера М10, гайки М10. Не затягивайте гайку, только наживите.

БЕНЗИНОВЫЕ МОТОБЛОКИ

1. Крыло защитное правое.

2. Болт М6х16, шайба М6, гровер М6,

гайка М6.

3. Передняя правая соединительная

планка крыльев.

4. Передняя левая соединительная

планка крыльев.

5. Крыло защитное левое.

6. Болт М8х40, шайба М8, гровер М8,

гайка М8.

6.3. Сборка фрез

Последовательно установите на фланцы осей - фрезы. На каждый фланец устанавливается 2

правых фрезы и 2 левых фрезы. Устанавливайте фрезы таким образом, чтобы заточенные

поверхности фрез, при работе, вращались вперед. Соберите фрезы согласно схеме. Для этого Вам

необходимо приготовить: ось крепления фрезы (для установки 1 группы фрез) – 2 шт.;

ось крепления фрезы (для установки 2 групп фрез) – 2 шт.; фреза левая – 12 шт.; фреза правая – 12

шт.; болт М10х30 – 24 шт.; гровер М10 – 24 шт.; гайка М10 – 24 шт. После сборки затяните все болты

максимально возможным усилием. Вставьте ось крепления фрезы (для установки 1 группы фрез) в

ось крепления фрезы (для установки 2 групп фрез) и зафиксируйте пальцем цилиндрическим 8х40

мм и шплинтом. После установите собранные фрезы на ось редуктора и зафиксируйте пальцем

цилиндрическим 8х40 мм и шплинтом.

1. Крыло защитное левое

2. Болт М6х16, шайба М6, гровер М6,

гайка М6

3. Задняя соединительная планка

крыльев

4. Крыло защитное правое

5. Болт М10х25, шайба М10, гровер М10,

гайка М10

• Установите крылья на соединительные планки и закрепите с помощью болтов М6х16, шайбы М6,

гровера М6, гайки М6. Не затягивайте гайки, только наживите.

• Затяните гайки болтов М8х40 и М10х25, которые крепят соединительные планки крыльев.

• Затяните гайки болтов М6х16, которые крепят защитные крылья.

6.2. Установка руля управления

• Открутите рычаг фиксации положения и установите руль

• Для фиксации руля – крепко затяните рычаг.

6.4. Сборка пневматических колес

Установите на фланцы колесных осей – пневматические колеса. Для этого Вам необходимо

приготовить: колесную ось – 2 шт.; колесо левое – 1 шт.; колесо правое – 1 шт.; болт М10х20 – 8 шт.;

гровер М10 – 8 шт.; гайка М10 – 8 шт. После сборки затяните все болты максимально возможным

усилием. После установите собранные колеса на ось редуктора и зафиксируйте пальцем цилин-

дрическим 8х40 мм и шплинтом.

Одновременная установка пневматических колес и фрез для культивирования, а также металличе-

ских колес не возможна.
