БЕНЗИНОВЫЕ МОТОБЛОКИFORTE TOOLS GMBH

FORTE TOOLS GMBH

10 11

БЕНЗИНОВЫЕ МОТОБЛОКИ

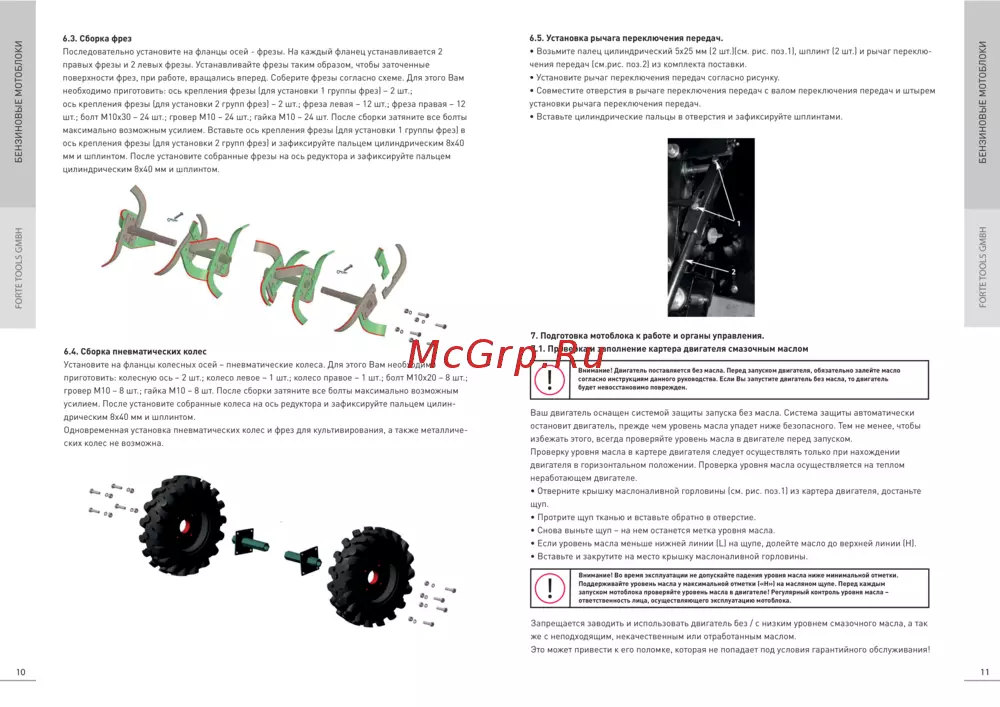

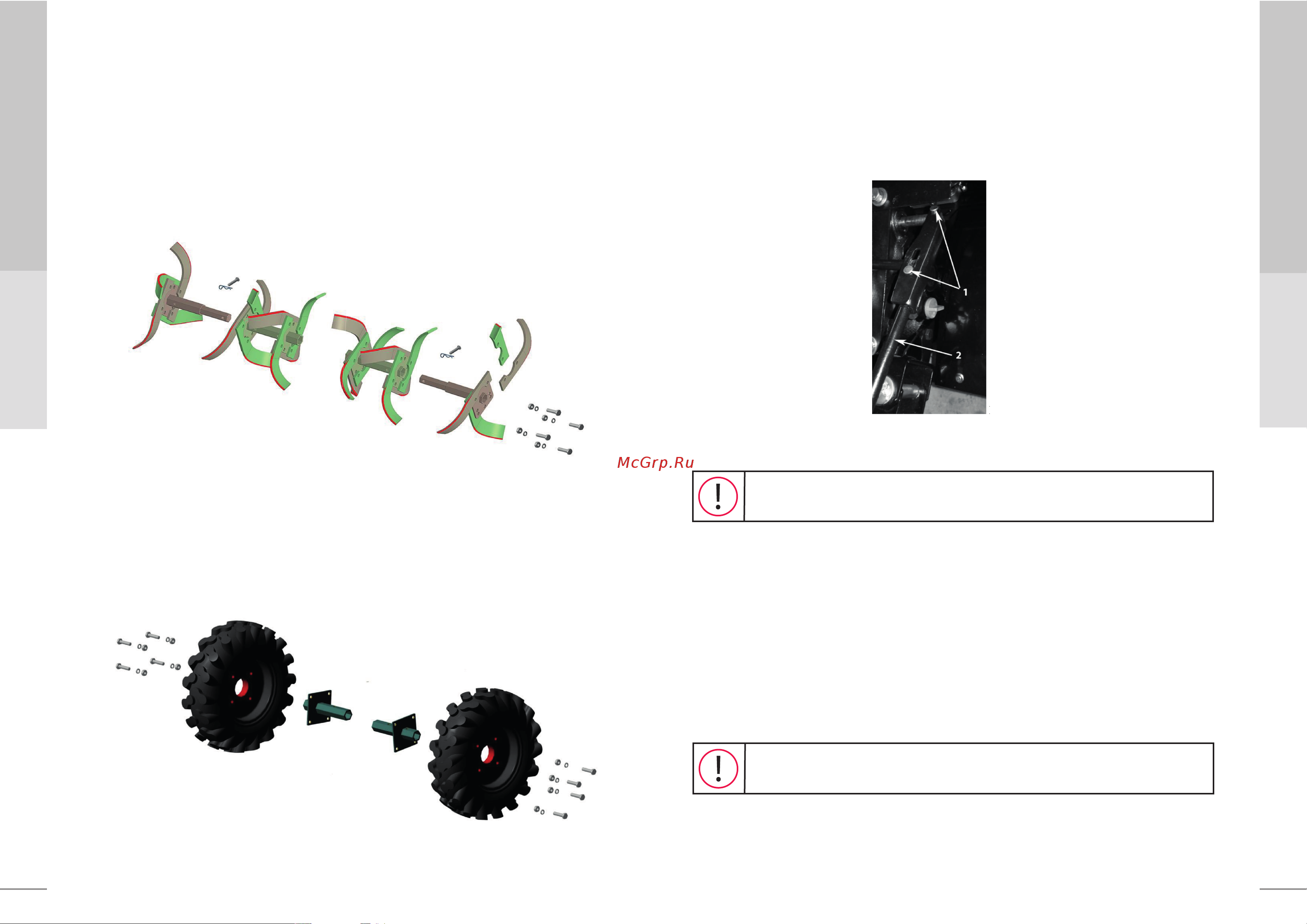

6.3. Сборка фрез

Последовательно установите на фланцы осей - фрезы. На каждый фланец устанавливается 2

правых фрезы и 2 левых фрезы. Устанавливайте фрезы таким образом, чтобы заточенные

поверхности фрез, при работе, вращались вперед. Соберите фрезы согласно схеме. Для этого Вам

необходимо приготовить: ось крепления фрезы (для установки 1 группы фрез) – 2 шт.;

ось крепления фрезы (для установки 2 групп фрез) – 2 шт.; фреза левая – 12 шт.; фреза правая – 12

шт.; болт М10х30 – 24 шт.; гровер М10 – 24 шт.; гайка М10 – 24 шт. После сборки затяните все болты

максимально возможным усилием. Вставьте ось крепления фрезы (для установки 1 группы фрез) в

ось крепления фрезы (для установки 2 групп фрез) и зафиксируйте пальцем цилиндрическим 8х40

мм и шплинтом. После установите собранные фрезы на ось редуктора и зафиксируйте пальцем

цилиндрическим 8х40 мм и шплинтом.

6.4. Сборка пневматических колес

Установите на фланцы колесных осей – пневматические колеса. Для этого Вам необходимо

приготовить: колесную ось – 2 шт.; колесо левое – 1 шт.; колесо правое – 1 шт.; болт М10х20 – 8 шт.;

гровер М10 – 8 шт.; гайка М10 – 8 шт. После сборки затяните все болты максимально возможным

усилием. После установите собранные колеса на ось редуктора и зафиксируйте пальцем цилин-

дрическим 8х40 мм и шплинтом.

Одновременная установка пневматических колес и фрез для культивирования, а также металличе-

ских колес не возможна.

7. Подготовка мотоблока к работе и органы управления.

7.1. Проверка и заполнение картера двигателя смазочным маслом

6.5. Установка рычага переключения передач.

• Возьмите палец цилиндрический 5х25 мм (2 шт.)(см. рис. поз.1), шплинт (2 шт.) и рычаг переклю-

чения передач (см.рис. поз.2) из комплекта поставки.

• Установите рычаг переключения передач согласно рисунку.

• Совместите отверстия в рычаге переключения передач с валом переключения передач и штырем

установки рычага переключения передач.

• Вставьте цилиндрические пальцы в отверстия и зафиксируйте шплинтами.

Внимание! Двигатель поставляется без масла. Перед запуском двигателя, обязательно залейте масло

согласно инструкциям данного руководства. Если Вы запустите двигатель без масла, то двигатель

будет невосстановимо поврежден.

Ваш двигатель оснащен системой защиты запуска без масла. Система защиты автоматически

остановит двигатель, прежде чем уровень масла упадет ниже безопасного. Тем не менее, чтобы

избежать этого, всегда проверяйте уровень масла в двигателе перед запуском.

Проверку уровня масла в картере двигателя следует осуществлять только при нахождении

двигателя в горизонтальном положении. Проверка уровня масла осуществляется на теплом

неработающем двигателе.

• Отверните крышку маслоналивной горловины (см. рис. поз.1) из картера двигателя, достаньте

щуп.

• Протрите щуп тканью и вставьте обратно в отверстие.

• Снова выньте щуп – на нем останется метка уровня масла.

• Если уровень масла меньше нижней линии (L) на щупе, долейте масло до верхней линии (Н).

• Вставьте и закрутите на место крышку маслоналивной горловины.

Внимание! Во время эксплуатации не допускайте падения уровня масла ниже минимальной отметки.

Поддерживайте уровень масла у максимальной отметки («Н») на масляном щупе. Перед каждым

запуском мотоблока проверяйте уровень масла в двигателе! Регулярный контроль уровня масла –

ответственность лица, осуществляющего эксплуатацию мотоблока.

Запрещается заводить и использовать двигатель без / с низким уровнем смазочного масла, а так

же с неподходящим, некачественным или отработанным маслом.

Это может привести к его поломке, которая не попадает под условия гарантийного обслуживания!
